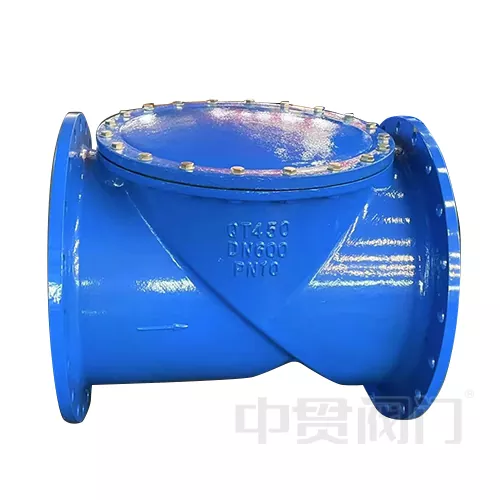

طراحی فلپ بدون بازگرداندن دریچه بررسی نوسان

چک نوسان طراحی فلپ غیر برگشتی برای سیستم های جریان بالا (قطر DN50-DN1200 ، فشار PN16-PN40) ، کانال جریان تمام متولد (ضریب جریان CV: 0.2-0.5) مجهز به لولای خودکشی ، می تواند رسانه های ساینده حاوی ذرات جامد 5 میلی متر را داشته باشد ، و برای دما از Ranging Fromature Fromatures Frange Franture Franture Francive-5mm Socive استفاده می کند ، این ماده در فولاد ضد زنگ 316L ، فولاد دوبلکس در دسترس است. طراحی بدون بهار چرخه نگهداری را به بیش از 8 سال گسترش می دهد و عملکرد آن به مراتب از شیرهای سنتی آسانسور چک است. این مناسب برای خطوط لوله نفت ، سیستم های تراکم نیروگاه و سناریوهای رسانه ای خوردگی شیمیایی است

طراحی ساختاری و اصل کار

طراحی فلپ پس از آن ، طراحی ساختاری و اصل کار را بررسی می کند و به طور عمده می تواند به سه قسمت تقسیم شود. در ابتدا ، فلپ کج شده ، طراحی فلپ بدون بازگرداندن دریچه چک با فولاد ضد زنگ یا فولاد دوبلکس ، با ضخامت 1/5 ~ 1/8 قطر لوله ، و سطح می تواند کروم سخت باشد. از طریق پین لولای بالا به بدنه دریچه متصل می شود ، زاویه شیب معمولاً 5 درجه ~ ~ 15 درجه و فشار سریع استفاده می شود.

بعدی در کانال جریان مقاومت کم ، زیرا دارای طراحی کامل مته (سوراخ کامل) است ، ضریب مقاومت جریان (مقدار کیلو ولت) 40 ~ 60 ٪ پایین تر از شیرهای چک آسانسور سنتی است. همچنین ، زاویه باز شدن فلپ به 75 درجه 85 درجه می رسد و باعث کاهش فشار ناشی از تلاطم می شود و برای سناریوهای جریان بزرگ (مانند خطوط لوله آب DN1200) مناسب است.

این سیستم آب بندی متنوعی دارد ، صندلی دریچه چک نوسان طراحی فلپ بدون بازگشت را می توان از مهر و موم های سخت EPDM ، NBR یا فلز انتخاب کرد و سطح نشت مطابق با استاندارد API 598 کلاس IV است. در صورت بسته شدن ، زمان تماس بین فلپ و سطح آب بندی 0.2 ثانیه است که به طور موثری از ضربه چکش آب جلوگیری می کند. هنگامی که متوسط ​​به جلو جریان می یابد ، فشار دیسک دریچه را باز می کند تا باز شود. هنگامی که سرعت جریان به صفر باز می گردد یا به صورت معکوس جریان می یابد ، دیسک دریچه به دلیل وزن خود و اختلاف فشار معکوس به طور خودکار بسته می شود.

مناطق کاربردی معمولی:

1. گیاه آب

2. پیشگیری از جریان برگشتی پمپ برای خطوط لوله نفت خام ؛

3. سیستم بازیابی میعانات برای نیروگاه های حرارتی ؛

4. کنترل بازگشت لجن برای کارخانه های تصفیه فاضلاب ؛

5. حمایت از رهگیری برای رسانه های خورنده (مانند 50 ٪ اسید سولفوریک) در گیاهان شیمیایی.
