در سیستمهای صنعتی مدرن، کارایی، ایمنی و اتوماسیون دیگر اختیاری نیستند و ضروری هستند. یکی از مؤلفه هایی که در دستیابی به این اهداف نقش اساسی دارد، این استشیر پروانه ای فعال پنوماتیک. این نوع شیر که به طور گسترده در تصفیه آب، پردازش شیمیایی، تولید برق، غذا و نوشیدنی و سیستم های HVAC استفاده می شود، طراحی مکانیکی ساده را با اتوماسیون پنوماتیک قابل اعتماد ترکیب می کند. پاسخ سریع، ساختار جمع و جور، و نیازهای نگهداری کم، آن را به گزینه ای ارجح برای کنترل روشن و خاموش و برنامه های دریچه گاز تبدیل می کند.
این مقاله یک نمای کلی حرفه ای و عمیق از آن ارائه می دهدشیر پروانه ای فعال پنوماتیکاز جمله نحوه کار، مزایای کلیدی، پارامترهای فنی، راهنمایی انتخاب و سوالات متداولی که خریداران قبل از تصمیم گیری می پرسند.

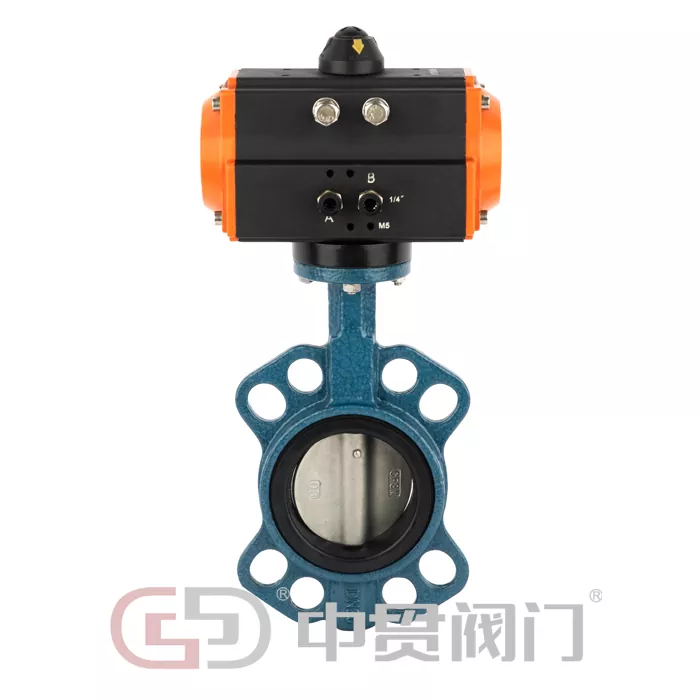

A شیر پروانه ای فعال پنوماتیکاز دو بخش اصلی تشکیل شده است: بدنه شیر پروانه ای و محرک پنوماتیک. بدنه سوپاپ حاوی یک دیسک است که روی یک شفت چرخان نصب شده است. هنگامی که هوای فشرده به محرک عرضه می شود، فشار هوا را به حرکت مکانیکی تبدیل می کند و دیسک را 90 درجه می چرخاند تا دریچه باز یا بسته شود.
موقعیت باز: دیسک با جهت جریان مطابقت دارد و به رسانه اجازه می دهد با حداقل مقاومت عبور کند.
موقعیت بسته: دیسک به صورت عمود بر جریان می چرخد و یک مهر و موم محکم در برابر نشیمنگاه شیر ایجاد می کند.
بسته به نیاز سیستم، محرک را می توان به صورت پیکربندی کرددوتایی(هوا برای باز و بسته شدن) یابازگشت تک بازیگری/بهار(هوا به باز کردن، فنر به بسته یا برعکس)، تضمین ایمنی در هنگام خرابی هوا.
شیرهای دستی نیاز به عملیات انسانی دارند که سرعت، دقت و ادغام با سیستم های خودکار را محدود می کند. الفشیر پروانه ای فعال پنوماتیکچندین مزیت واضح ارائه می دهد:
زمان پاسخگویی سریعبرای کنترل فرآیند خودکار
کاهش هزینه های نیروی کارو خطای انسانی
ایمنی بهبود یافته استبه خصوص در محیط های خطرناک یا با دمای بالا
ادغام آسانبا سیستم های PLC، DCS و کنترل از راه دور
برای تأسیساتی که هدف آنها ارتقاء به خطوط تولید خودکار یا نیمه خودکار است، تحریک پنوماتیک اغلب مقرون به صرفه ترین راه حل است.
ماشیر پروانه ای فعال پنوماتیکبا در نظر گرفتن دوام، دقت و استانداردهای بین المللی طراحی شده است. هر واحد برای اطمینان از عملکرد قابل اعتماد تحت شرایط عملیاتی سخت آزمایش می شود.
ساختار فشرده و سبک
پد نصب ISO 5211 برای نصب آسان محرک
نیاز به گشتاور کم، کاهش اندازه محرک و مصرف هوا
عملکرد آب بندی عالی با صندلی های سوپاپ قابل تعویض
مناسب برای هر دو رسانه مایع و گاز
در زیر جدول پارامترهای فنی ساده شده برای کمک به مهندسان و خریداران برای درک سریع قابلیتهای محصول آمده است.
| پارامتر | مشخصات |
|---|---|
| محدوده اندازه سوپاپ | DN50 – DN600 |
| رتبه بندی فشار | Pn10 / lim16 |
| جنس بدنه | چدن داکتیل، فولاد کربن، فولاد ضد زنگ |
| مواد دیسک | فولاد ضد زنگ، چدن داکتیل (روکش شده) |
| جنس صندلی | EPDM، NBR، PTFE |
| نوع محرک | دو بازیگری / تک بازیگری (بازگشت بهار) |
| فشار عملیاتی | 0.4 - 0.7 مگاپاسکال |
| دمای عملیاتی | -20 درجه سانتیگراد تا +180 درجه سانتیگراد |
| استاندارد اتصال | ویفر / لگ / فلنج دار |
| حالت کنترل | روشن/خاموش/ تعدیل (با پوزیشنر) |
این تنظیمات اجازه می دهد تاشیر پروانه ای فعال پنوماتیکبرای انطباق با محیط های مختلف صنعتی در حالی که عملکرد پایدار و قابل تکرار را حفظ می کند.
به لطف تطبیق پذیری آنها،شیرهای پروانه ای فعال پنوماتیکبه طور گسترده در صنایع مختلف استفاده می شود:
تصفیه آب و فاضلاببرای جداسازی و تنظیم جریان
کارخانه های شیمیایی و پتروشیمیکار با رسانه های خورنده یا خطرناک
فرآوری مواد غذایی و آشامیدنیجایی که بهداشت و عملیات سریع مورد نیاز است
سیستم های HVACبرای کنترل آب سرد و گرم
نیروگاه هابرای آب خنک کننده و سیستم های کمکی
طراحی ساده آنها همچنین آنها را برای خطوط لوله با قطر بزرگ که سایر انواع شیرها ممکن است خیلی حجیم یا گران باشند، مناسب می کند.
انتخاب صحیحشیر پروانه ای فعال پنوماتیکنیاز به ارزیابی چندین عامل کلیدی دارد:
نوع رسانه: آب، گاز، نفت یا مواد شیمیایی خورنده
محدوده دما و فشار: مواد صندلی و بدنه را بر اساس آن مطابقت دهید
اندازه شیر و نوع اتصال: نصب ویفر، بند یا فلنج
نیاز کنترل: کنترل روشن خاموش یا تنظیم جریان تعدیل کننده
عملکرد ایمن خرابی: تعیین کنید که آیا بازگشت فنر ضروری است یا خیر
با تطبیق این پارامترها با نیازهای سیستم خود، می توانید از قابلیت اطمینان طولانی مدت و عملکرد مطلوب اطمینان حاصل کنید.
یکی از بزرگترین مزایای الفشیر پروانه ای فعال پنوماتیکتقاضای کم نگهداری آن است. بازرسی معمول معمولاً شامل موارد زیر است:
بررسی فشار هوا و کیفیت هوا
بازرسی مهر و موم و صندلی ها برای سایش
بررسی پاسخ محرک و دقت ضربه
اطمینان از ایمن ماندن پیچ های نصب
با نصب مناسب و بررسی های دوره ای می توان عمر مفید شیر را به میزان قابل توجهی افزایش داد.
س: شیر پروانه ای فعال پنوماتیک برای چه استفاده می شود؟
A: یک شیر پروانه ای فعال پنوماتیک برای کنترل یا جداسازی جریان مایعات و گازها در خطوط لوله صنعتی خودکار استفاده می شود که پاسخ سریع و آب بندی قابل اعتماد را ارائه می دهد.
س: شیر پروانه ای فعال پنوماتیک با شیر پروانه ای برقی چه تفاوتی دارد؟
A: دریچه پروانه ای فعال پنوماتیک از هوای فشرده برای کار استفاده می کند که باعث تحریک سریعتر و مناسب تر بودن برای محیط های خطرناک می شود، در حالی که شیرهای الکتریکی به موتورها و نیروی الکتریکی متکی هستند.
س: آیا شیر پروانه ای فعال پنوماتیک می تواند رسانه های خورنده را کنترل کند؟
پاسخ: بله، با انتخاب مواد مناسب بدنه، دیسک و نشیمنگاه مانند فولاد ضد زنگ و PTFE، شیر پروانه ای فعال پنوماتیک می تواند با خیال راحت مایعات خورنده را کنترل کند.
س: آیا شیر پروانه ای فعال پنوماتیک برای تنظیم جریان مناسب است؟
پاسخ: بله، هنگامی که به یک موقعیتدهنده مجهز میشود، یک شیر پروانهای فعال پنوماتیک میتواند علاوه بر عملیات روشن و خاموش کردن ساده، کنترل تعدیل دقیق را انجام دهد.
شرکت تولید شیر ژجیانگ Zhongguan با مسئولیت محدودمتخصص در طراحی و تولید شیرآلات صنعتی با کیفیت بالا از جملهشیر پروانه ای فعال پنوماتیک. با کنترل کیفیت دقیق، فرآیندهای تولید پیشرفته، و تمرکز قوی بر نیازهای مشتری، ما راه حل های سوپاپ قابل اعتمادی را برای صنایع جهانی ارائه می دهیم.
برای مشخصات دقیق، راه حل های سفارشی یا پشتیبانی فنی، لطفاً به آن مراجعه کنیدتماس بگیریدشرکت تولید شیر ژجیانگ Zhongguan با مسئولیت محدودتیم مجرب ما آماده است تا به شما در انتخاب شیر مناسب برای برنامه خود کمک کند و موفقیت عملیاتی طولانی مدت را تضمین کند.
