راهنمای اصلی برای انتخاب روش های اتصال شیر پروانه

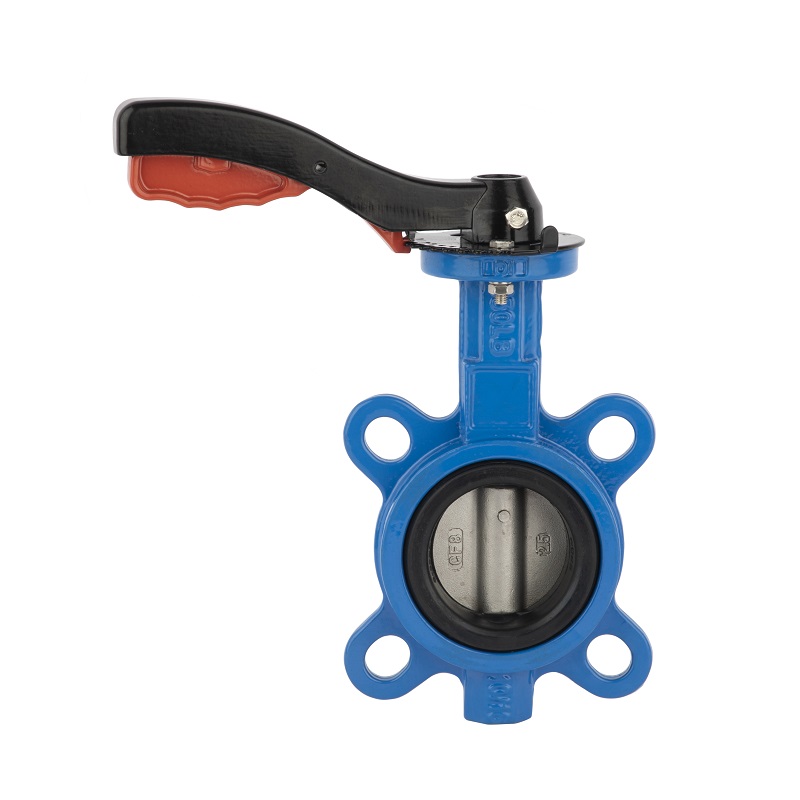

1. ویفر
مزایای اصلی: ساختار نازک (50 ٪ 50 ٪ نازک تر از نوع فلنج) و با وزن سبک (کاهش وزن 40 ~ 40 ٪)
سناریوهای لازم: معمولاً در خطوط لوله محدود شده فضا (پروژه های بین المللی تجهیزات/نوسازی) استفاده می شود.
برنامه های کاربردی معمولی: لوله های آب در حال تهویه مطبوع مرکزی و لوله های اصلی آبپاش آتش (16 PN10)

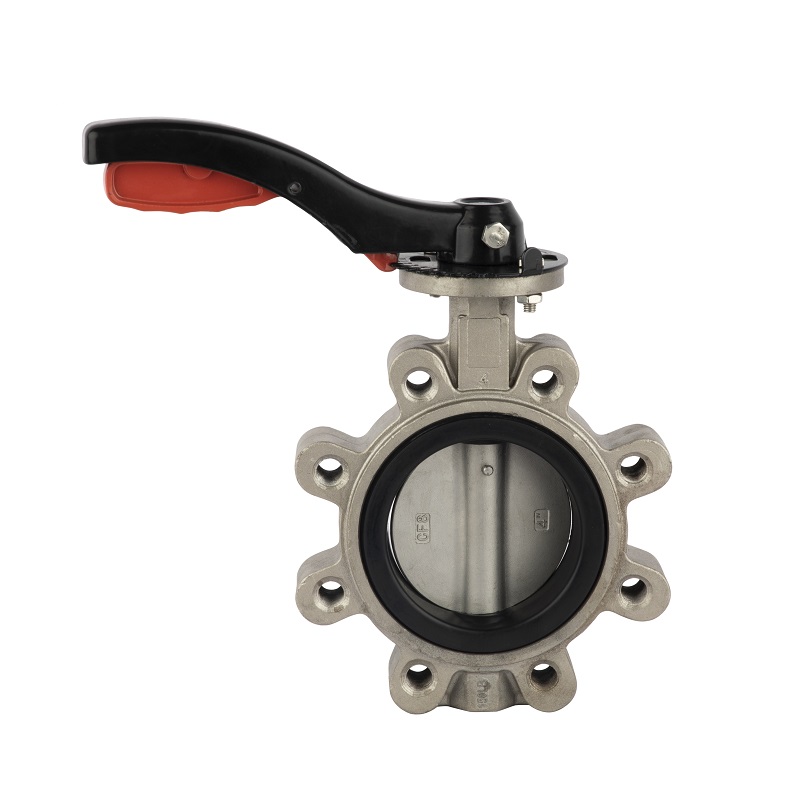

2
مزایای اصلی: جداسازی فشار تک انتها ، پیچ های تک طرف قابل جابجایی
سناریوهای لازم: تست/نگهداری فشار تقسیم شده (تأمین آب منطقه ای) ، نصب خط لوله عمودی
برنامه های کاربردی معمولی: شیر آب پمپ منبع تغذیه ثانویه ، دریچه آب خنک کننده سیستم آب خنک کننده (PN10)

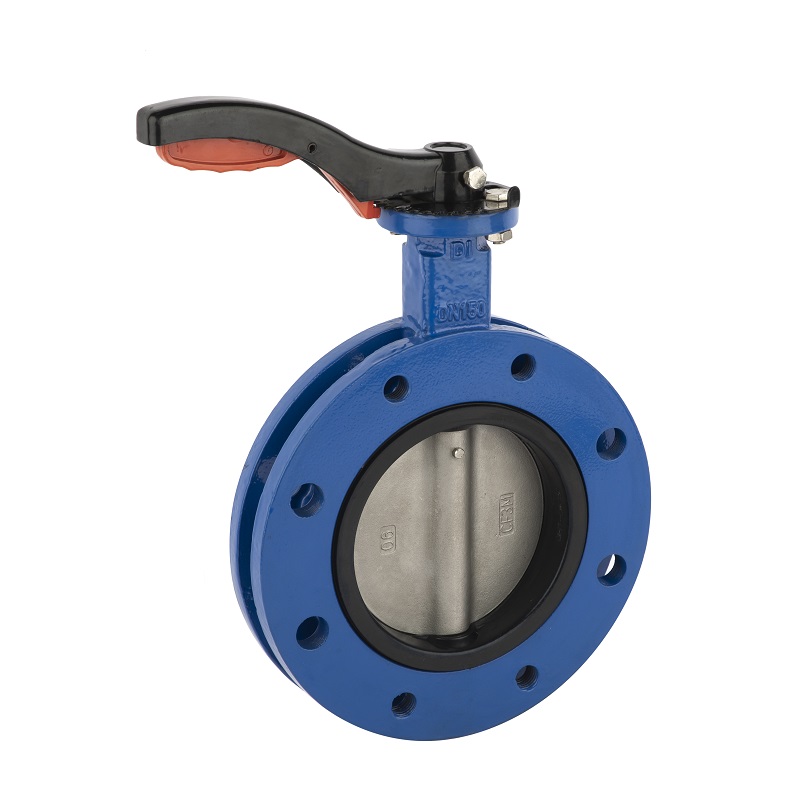

3. فلنج
مزایای اصلی: بالاترین قابلیت اطمینان آب بندی ، مقاومت در برابر استرس خط لوله و تغییر شکل
سناریوهای لازم: جداسازی مکرر و تمیز کردن (شیر شستشوی پشتی مخزن فیلتر) ، الزامات نشت زیاد (فرآیند کارخانه مواد غذایی لوله آب)
کاربردهای معمولی: لوله دوز تصفیه فاضلاب ، لوله تحویل آب خالص دارویی (16 ~ PN6)

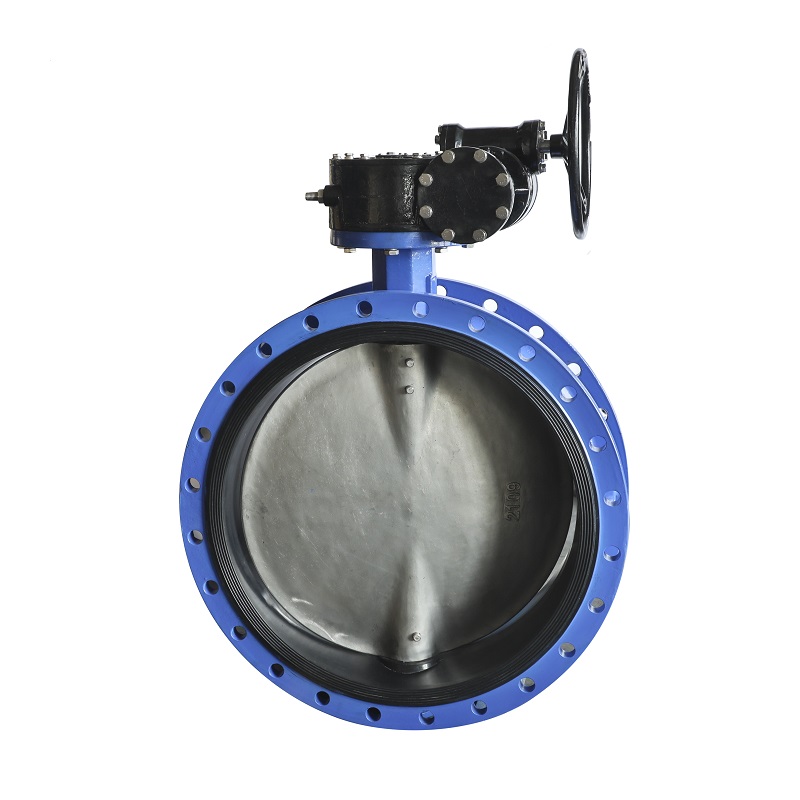

4 بخش U
مزایای اصلی:
▶ ️ از حلقه مهر و موم نرم محافظت کنید (از خرابی اکستروژن جلوگیری کنید)
▶ ️ مزیت سبک از نوع گیره را حفظ کنید (50 ٪ 50 ٪ هزینه کمتر)
سناریوهای لازم:
▶ ️ EPDM/PTFE دریچه مهر و موم نرم
▶ جداسازی مکرر و تمیز کردن خطوط لوله (تمیز کردن CIP)
▶ surface سطح نصب ناهموار فلنج
برنامه های کاربردی معمولی: خطوط لوله CIP مواد غذایی و دارویی ، DN300+ دریچه ها در کارخانه های تصفیه آب
نکات انتخاب: U-Flange را برای محافظت از آب در اولویت انتخاب کنید ، نوع گیره را برای حساسیت به هزینه فضا انتخاب کنید ، نوع Lug را برای جداسازی نقطه پایان انتخاب کنید و از نوع فلنج برای سناریوهای نگهداری با فرکانس بالا استفاده کنید.
