شبکه‌های آب زیرزمینی به دلیل پیری لوله‌ها، توسعه مجدد شهری و نیازهای تعمیر و نگهداری که برنامه‌ریزی زیرساخت را تغییر می‌دهند، مورد توجه مجدد قرار گرفته‌اند. این تغییرات دسترسی سوپاپ را به ویژه در جاهایی که تجهیزات عملیاتی در زیر زمین نصب می‌شوند، مورد توجه قرار می‌دهند.
بسیاری از شبکه های آب شهری برای خدمات دهی به جوامع ساخته شده اند. با بالا رفتن سن این سیستم ها، پروژه های بازسازی باید بیش از لوله های آسیب دیده را مورد توجه قرار دهند. سوپاپ ها، اتصالات، اتاق های دسترسی و سایر اجزاء نیز نیاز به بازرسی و در صورت لزوم تعویض دارند.
دریچه ممکن است برای سال ها به درستی کار کند اما وقتی در زیر جاده ها، پیاده روها یا مناطق محوطه سازی شده مدفون شود، دسترسی به آن دشوار می شود. اگر تعمیر و نگهداری نیاز به حفاری گسترده داشته باشد، کار می تواند ترافیک را مختل کند، خدمات مجاور را تحت تاثیر قرار دهد و پیچیدگی پروژه را افزایش دهد.
این یکی از دلایلی است که برنامه ریزان زیرساخت به طور فزاینده ای ترتیبات دسترسی را در طول ارتقای خط لوله به جای تلقی آنها به عنوان جزئیات نصب ثانویه در نظر می گیرند. هدف صرفاً جایگزینی تجهیزات قدیمی نیست، بلکه بازرسی و عملیات آتی قابل کنترل تر است.
یک شیر پروانه ای جریان را از طریق یک دیسک چرخان در داخل لوله تنظیم می کند. ساختار نسبتا فشرده آن، آن را برای بسیاری از کاربردهای توزیع آب و صنعتی، از جمله قطرهای بزرگتر خط لوله، مناسب می کند.

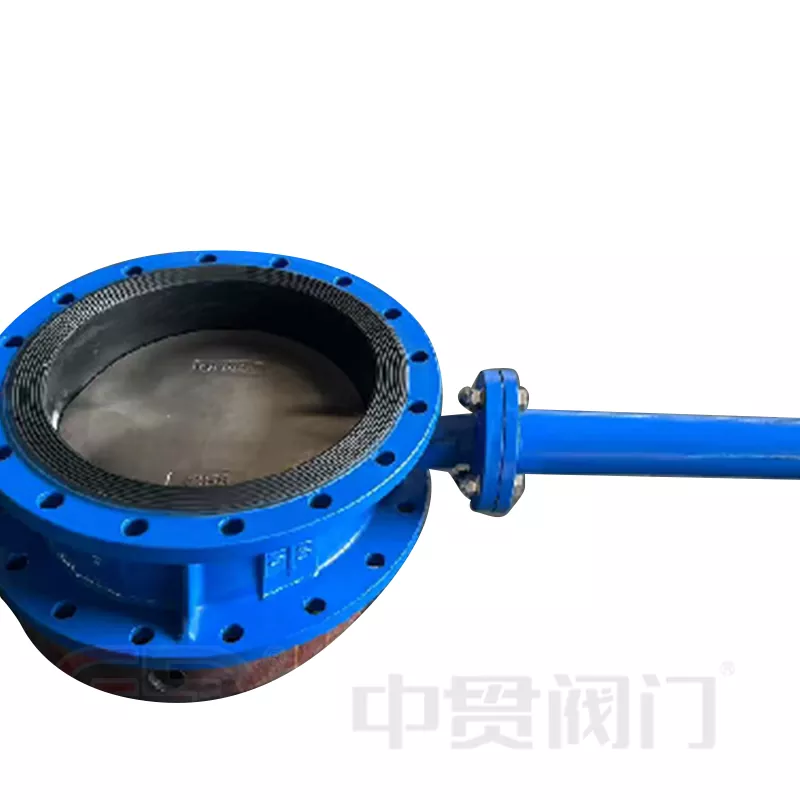

یکدریچه پروانه ای ساقه توسعه یافتهاز یک آرایش شفت گسترده برای اتصال یک شیر مدفون با یک نقطه عملیاتی که بالاتر قرار دارد استفاده می کند. بسته به نوع نصب، مکانیسم عملیاتی ممکن است در یک محفظه دسترسی یا مکان تعیین شده دیگری قرار گیرد که دسترسی به آن آسان تر باشد.
این ترتیب می تواند نیاز به دسترسی مستقیم به بدنه شیر را در زمان نیاز به عملیات کاهش دهد. با این حال، مزایا به عمق نصب، پیکربندی ساقه، روش عملکرد و حفاظت ارائه شده در برابر قرار گرفتن در معرض محیط بستگی دارد.
طراحی تمام نیازهای تعمیر و نگهداری را حذف نمی کند. شیر، شفت، مکانیزم عملیاتی و ساختار دسترسی اطراف همچنان باید مطابق با شرایط خط لوله انتخاب و نصب شوند.
دسترسی دریچه های زیرزمینی به انواع مختلفی از پروژه های زیرساختی مرتبط است.
| برنامه | ملاحظات اصلی |
|---|---|
| توزیع آب شهری | دسترسی به جداسازی معمولی و کنترل جریان |
| تاسیسات تصفیه آب | هماهنگی بین مکان های شیر و مسیرهای نگهداری |
| شبکه های تاسیسات صنعتی | عملیات ایمن در مناطق نصب محدود |
| بازسازی خط لوله شهری | محدود کردن حفاری های غیر ضروری و اختلالات سطحی |
به عنوان مثال، در یک منطقه شهری با توسعه متراکم، یک دریچه ممکن است در زیر یک سطح سنگفرش قرار گیرد که در آن حفاری مکرر ناخوشایند باشد. برنامه ریزی یک موقعیت عملیاتی در دسترس در طول نصب اولیه یا ارتقای برنامه ریزی شده می تواند به ساده سازی ترتیبات نگهداری بعدی کمک کند.
پیکربندی مناسب همچنان به طرح شبکه بستگی دارد. هر شیر مدفون نیاز به یک ساقه بلند ندارد، و طرح‌های شیر جایگزین ممکن است در جایی که فضا، شرایط فشار، یا الزامات عملیاتی متفاوت است، مناسب‌تر باشند.
انتخاب یک شیر برای یک پروژه زیرزمینی بیش از تعیین قطر اسمی آن است. محیط عملیاتی و فرآیند نگهداری مورد انتظار هر دو بر پیکربندی نهایی تأثیر می‌گذارند.
عمق نصب و تراز مهم است زیرا میل باید بدون ایجاد بار مکانیکی نامناسب، شیر را به نقطه کار خود متصل کند. طول گسترش باید با طرح سایت مطابقت داشته باشد و ساختار اطراف باید فاصله کافی برای عملیات را فراهم کند.
سازگاری مواد و آب بندی نیز نیاز به توجه دارد. ترکیب آب، دما، فشار و قرار گرفتن در معرض احتمالی رطوبت خاک می تواند بر انتخاب مواد و الزامات آب بندی تأثیر بگذارد. شیر مشخص شده باید برای شرایط واقعی سرویس مناسب باشد.
طراحی اتاق دسترسی یکی دیگر از نکات است. یک نقطه عملیاتی مناسب در صورتی که ورود به محفظه دشوار باشد، مستعد سیل یا مسدود شدن توسط سایر تاسیسات باشد، مزایای محدودی دارد. بنابراین، زهکشی، بارگذاری سطحی و ترتیبات دسترسی باید به عنوان بخشی از نصب گسترده تر ارزیابی شوند.
در نهایت، برنامه های راه اندازی و تعمیر و نگهداری باید نحوه عملکرد، بازرسی و آزمایش شیر را پس از نصب مشخص کند. مستندات واضح می تواند به تیم های تعمیر و نگهداری کمک کند تا پیکربندی تجهیزات را بدون تکیه بر حفاری یا فرضیات درک کنند.
نظارت دیجیتال در حال تبدیل شدن به بخش مهمی از مدیریت شبکه آب است، اما زیرساخت هوشمند تنها به نرم افزار وابسته نیست. سنسورها و سکوهای کنترل می توانند اطلاعاتی در مورد شرایط شبکه ارائه دهند، در حالی که شیرها وظیفه فیزیکی تنظیم یا جداسازی جریان را انجام می دهند.
یکدریچه پروانه ای ساقه توسعه یافتهزمانی که پیکربندی مکانیکی آن برای سایت مناسب باشد، می‌تواند بخشی از این آرایش زیرساختی گسترده‌تر را تشکیل دهد. در مواردی که عملیات خودکار مورد نیاز است، مکانیسم عملیاتی و سیستم کنترل باید از نظر سازگاری ارزیابی شوند نه اینکه فرض کنیم که یک ساقه توسعه یافته به طور خودکار کنترل از راه دور را فراهم می کند.
این تمایز اهمیت دارد زیرا دسترسی، اتوماسیون و نظارت عملکردهای جداگانه ای هستند. یک شیر ممکن است برای عملکرد دستی بدون کنترل الکترونیکی قابل دسترسی باشد، در حالی که یک شیر خودکار به تجهیزات اضافی و ترتیبات کنترل مناسب نیاز دارد.
تولید شیر شامل چندین فرآیند است که بر اجزای نهایی تأثیر می گذارد، از جمله ماشینکاری، مونتاژ، علامت گذاری و آزمایش فشار. کنترل مداوم این مراحل مهم است زیرا دقت ابعاد، عملکرد آب بندی و مونتاژ صحیح بر نحوه عملکرد شیر در سرویس تأثیر می گذارد.
ژجیانگ Zhongguan Valve Manufacture Co., Ltd.، مستقر در Yongjia، Wenzhou، ژجیانگ، دارای تجربه در تولید شیر پروانه ای است. محدوده محصولات اعلام شده آن شامل ویفر، بند، بخش U و پیکربندی فلنج، با اندازه‌های معمول تولید از DN40 تا DN1600 است. فرآیندهای تولید آن شامل ماشینکاری CNC، مونتاژ، علامت گذاری سوپاپ و تست فشار است.
این جزئیات زمینه صنعت را برای درک چگونگی تولید و بررسی اجزای شیر فراهم می کند. با این حال، عملکرد خاص در یک خط لوله زیرزمینی باید از طریق مشخصات محصول مربوطه، الزامات نصب، و نتایج آزمایش قابل اجرا ایجاد شود.
بازسازی خط لوله به طور فزاینده ای به آنچه پس از اتمام ساخت و ساز اتفاق می افتد، توجه دارد. تجهیزات باید در طول عمر مفید خود در دسترس، سازگار با شرایط عملیاتی و قابل مدیریت باقی بمانند.
ترتیبات ساقه گسترده یک راه برای رسیدگی به شکاف بین بدنه دریچه مدفون و موقعیت عملیاتی قابل دسترسی ارائه می دهد. مناسب بودن آنها به شرایط سایت، نیازهای تعمیر و نگهداری و طراحی سیستم کامل خط لوله بستگی دارد.
همانطور که شبکه های زیرزمینی همچنان تحت تعمیر و نوسازی هستند،دریچه پروانه ای ساقه توسعه یافتهبرای پروژه هایی که دسترسی عملیاتی در آنها یک ملاحظات مهندسی کلیدی است، گزینه ای مرتبط باقی می ماند. جهت گسترده تر روشن است: نوسازی موثر خط لوله نه تنها به خود لوله ها، بلکه به جزئیات عملی که عملکرد ایمن و نگهداری طولانی مدت را شکل می دهد، نیاز دارد.
