اتصال از نوع ویفری روشی برای بستن استدریچه ها(به خصوصدریچه های پروانه ای, شیرهای چکو غیره) بین فلنج های لوله با استفاده از پیچ های بلند. ویژگی تعیین کننده آن این است: شیر فلنج های یکپارچه خود را ندارد. در عوض، پیچهای بلند از فلنجهای دو لوله عبور میکنند تا شیر را در وسط محکم کنند.
صرفه جویی در فضا: طول شیر ویفر (بعد رو در رو) 1/3 تا 1/4 طول شیر فلنجی است.
کاهش هزینه: آهنگری/ماشینکاری دو فلنج یکپارچه روی بدنه شیر را حذف می کند.
سبک وزن: می توان به صورت دستی و بدون تجهیزات بالابر، به خصوص برای قطرهای بزرگ (مانند DN200 و بالاتر) کار کرد.
به طور مستقل جدا نمی شود: برای تعویض شیر ویفر، هر دو فلنج لوله باید جدا شوند (یعنی لوله باید از هم جدا شود). بنابراین، نمی توان از آن در بن بست های لوله یا جایی که فقط یک طرف آن قابل دسترسی است استفاده کرد.
نیاز به تراز خوب: فلنج های لوله نامناسب می توانند دریچه را بپیچانند و باعث خرابی آب بندی شوند.
نه برای فشار بسیار بالا: معمولاً در فشارهای کم تا متوسط (≤ PN40 / کلاس 300) استفاده می شود. فشار فوق العاده بالا ممکن است بدنه شیر را منحرف کند.

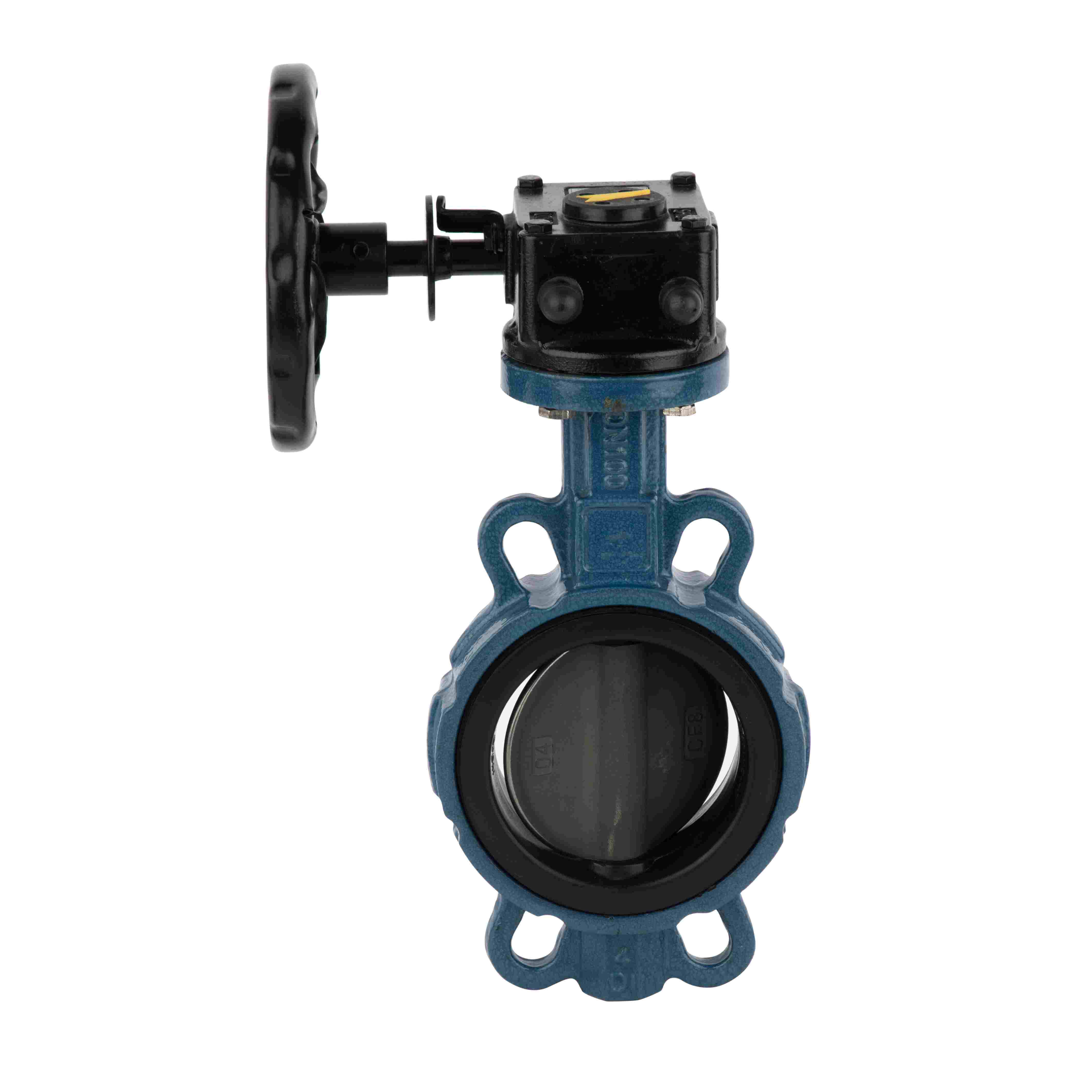

شیرهای پروانه ای ویفری: تصفیه آب، تهویه مطبوع، سیستم های حفاظت در برابر آتش - به دلیل هزینه کم و نصب آسان رایج است.
شیرهای چک ویفر: جلوگیری از جریان برگشتی. بسیار کوتاهتر از سوپاپ های برگشتی که مستقیماً بین فلنج ها بسته می شوند.
شیرهای ویفری: کاربردهای مقاوم در برابر خوردگی.
طول پیچ باید دقیقاً محاسبه شود:
2 × ضخامت فلنج لوله + طول سوپاپ رو به رو + 2 × ضخامت واشر + 2 × ارتفاع مهره
از استانداردهای اتصال ویفر مناسب (مانند EN 593، API 609، GB/T 12238) با استانداردهای فلنج لوله مربوطه (به عنوان مثال، GB/T 9119، HG/T 20592) استفاده کنید.
برای جلوگیری از بستن ناهموار، که می تواند باعث اتصال دیسک شود (یک مشکل رایج در شیرهای پروانه ای)، گشتاور پیچ و مهره یکنواخت را اعمال کنید.
نوع ویفر یک طراحی اتصال با هدف وزن سبک، هزینه کم و نصب سریع است. اساساً دریچه را به عنوان یک "جزء محکم" بین دو فلنج لوله در نظر می گیرد. انتخاب باید درجه فشار، دسترسی تعمیر و نگهداری و فرکانس حذف را در نظر بگیرد.
