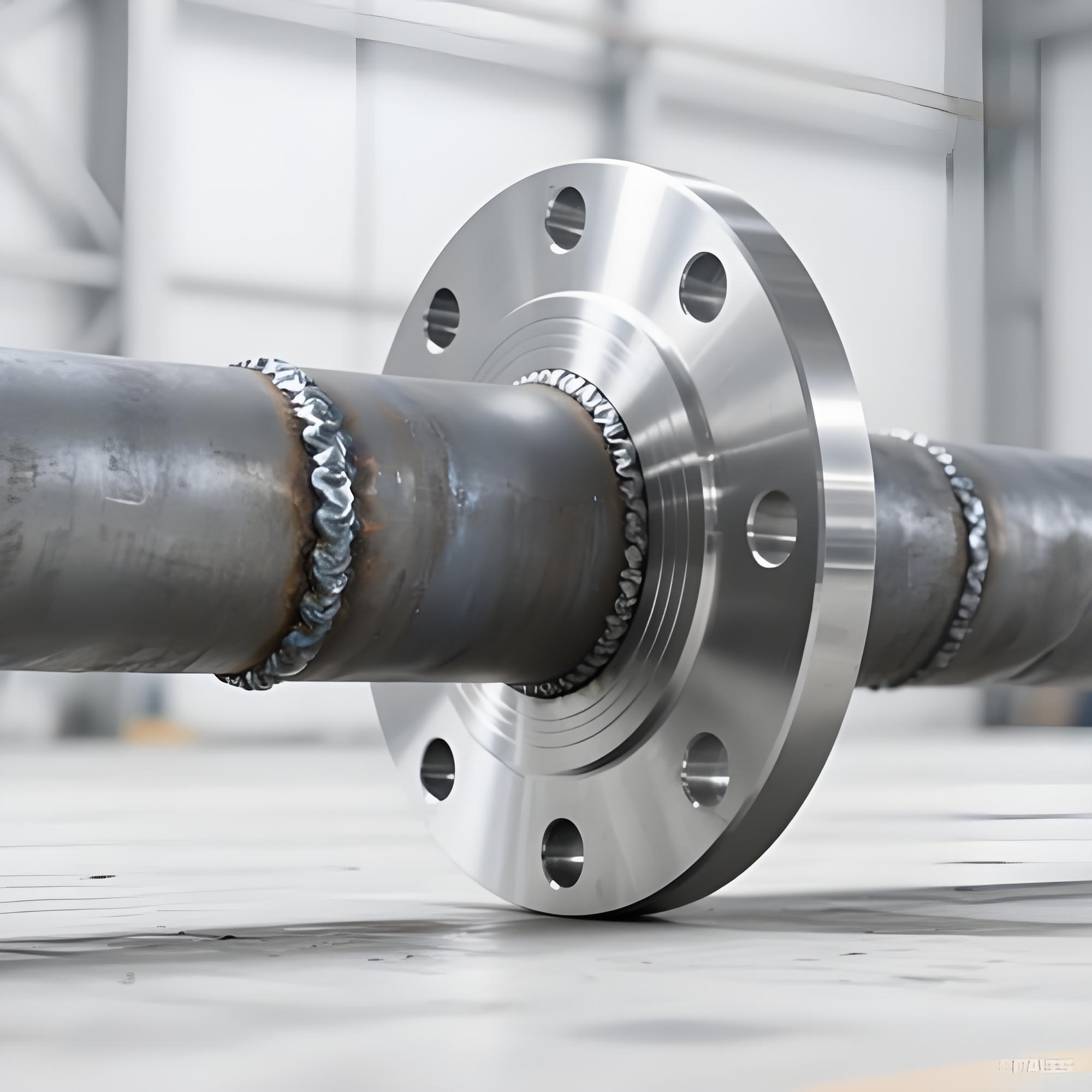

جوش لب به لب یک روش جوشکاری است که در آن انتهای دو قطعه کار رو به روی یکدیگر قرار می گیرند، به طور همزمان در تمام سطح انتهایی گرم می شوند و فشار برای رسیدن به پیوند اتمی بین دو قطعه کار در حالت جامد عملی است، بنابراین آنها را به یک قطعه متصل می کنیم.
برای کمک به درک بهتر شما، مقایسه ای از دیدگاه های مختلف ارائه شده است:
| مورد مقایسه |
جوش لب به لب |
جوش سوکت |
| روش اتصال |
انتهای آن به صورت همسطح ردیف شده و مستقیماً جوش داده می شود |
یک انتها به طرف دیگر وارد شده و فیله در خارج جوش داده می شود |
| محدوده اندازه لوله |
معمولا برای DN50 و بالاتر استفاده می شود |
معمولا برای DN50 و کوچکتر استفاده می شود |
| نوع جوش |
جوش لب به لب، نفوذ کامل |
جوش فیله، کاملاً نفوذ نکرده است |
| شکاف داخلی |
بدون پله، دیوار داخلی صاف |
شکاف وجود دارد، که ممکن است رسانه ها را جمع کند یا باعث خوردگی شود |
| روش بازرسی |
قابل رادیوگرافی (RT)، با قابلیت اطمینان بالا |
رادیوگرافی (RT) مشکل است، بیشتر MT یا PT |
| قابلیت استحکام |
توانایی تحمل فشار، دما و بارهای خستگی بالاتر را دارد |
مناسب برای شرایط فشار کم و استاتیک |

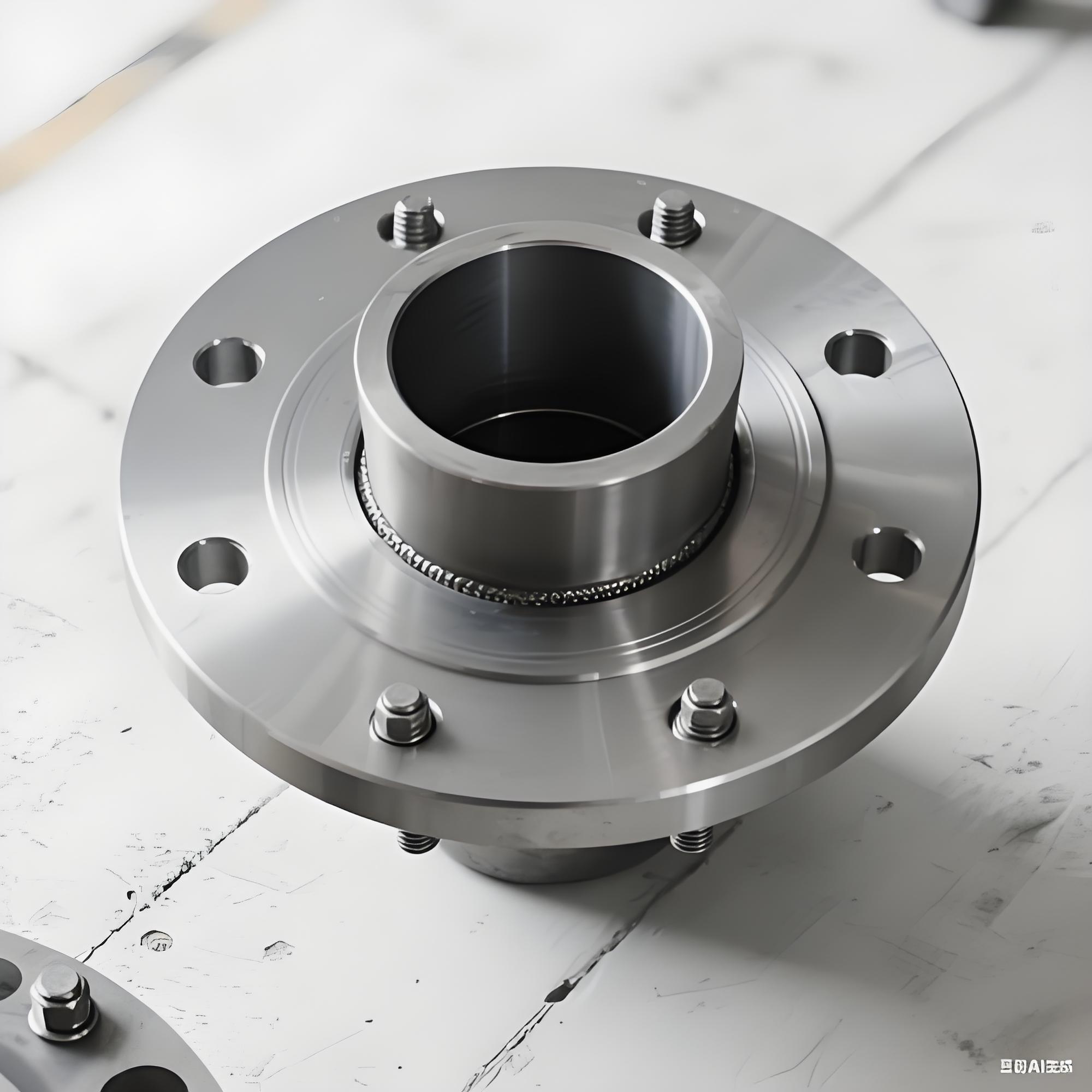

| مورد مقایسه |
جوش لب به لب |
اتصال فلنج دار |
| طبیعت اتصال |
دائمی، غیر قابل جابجایی |
قابل جابجایی، نگهداری و تعویض آسان |
| نقطه آب بندی |
بدون مهر و موم واشر؛ خود جوش مهر و موم است |
متکی به واشر و پیچ و مهره؛ نقاط نشت احتمالی وجود دارد |
| شرایط خدمات |
دمای بالا، فشار بالا، چرخه دمای شدید |
شرایط معمولی را می توان با درجه بندی های مختلف واشر ارتقا داد |
| نصب و نگهداری |
به جوشکار ماهر نیاز دارد. تغییر پس از جوشکاری دشوار است |
مونتاژ سریع با سفت کردن پیچ؛ مناسب برای بازرسی |
| وزن و فضا |
ساختار فشرده، بدون فلنج، باعث صرفه جویی در فضا و مواد می شود |
فلنج ها فضای بیشتری را اشغال می کنند، وزن و هزینه را اضافه می کنند |
| برنامه های کاربردی معمولی |
خطوط بخار اصلی، خطوط سرویس هیدروژن، اتصالات شیر فشار بالا با دمای بالا |
رابط های تجهیزات، شیرها یا بخش های لوله که نیاز به جداسازی منظم دارند |

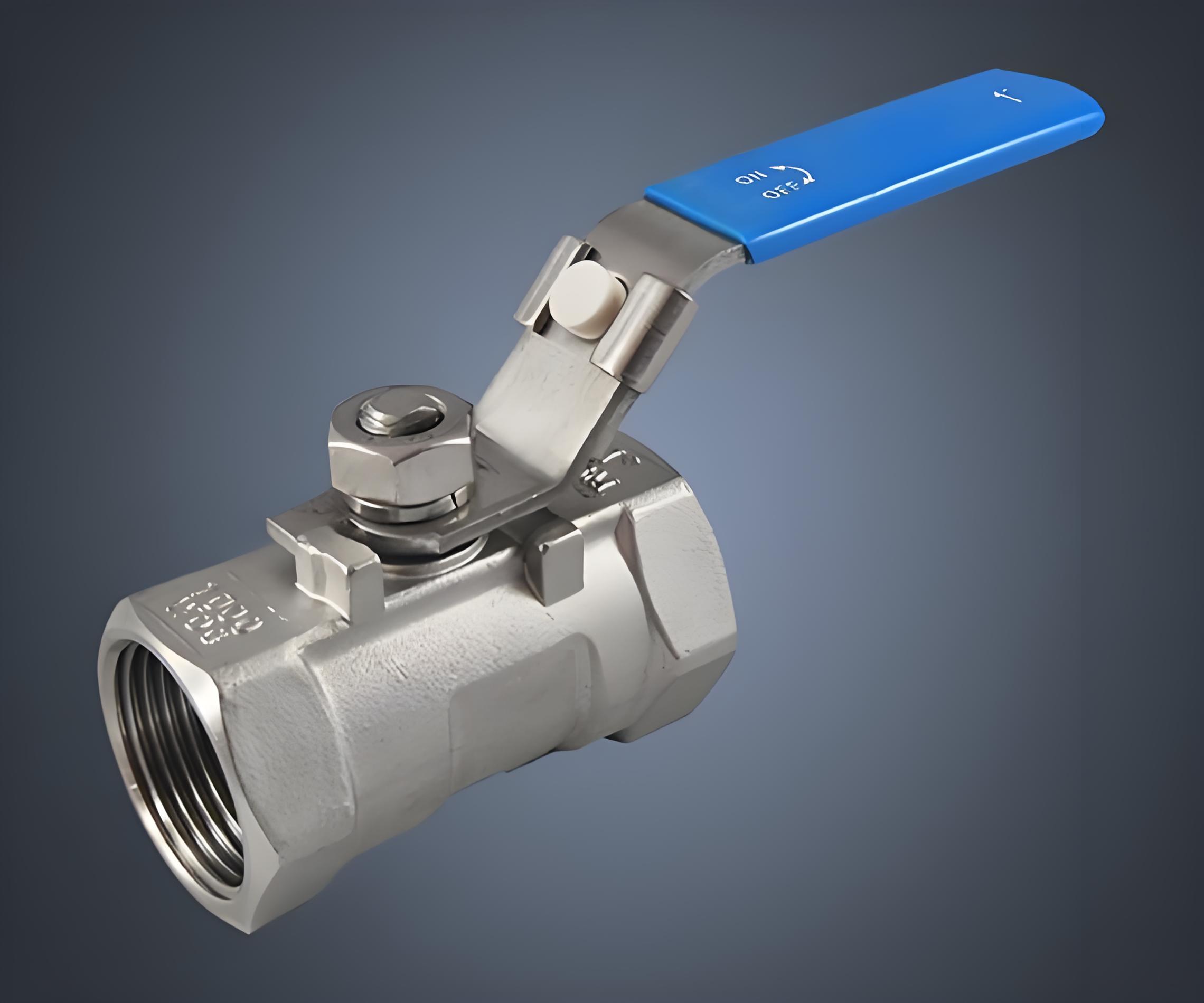

| مورد مقایسه |
جوش لب به لب |
اتصال رشته ای |
| قابلیت اطمینان آب بندی |
بسیار زیاد، بدون نشتی (اگر جوش سالم باشد) |
کم، متکی بر درزگیر یا نوار PTFE است. می تواند تحت ارتعاش شل شود |
| محدودیت فشار/دما |
قابل استفاده برای فشار بسیار بالا و دمای فوق العاده بالا |
محدود به فشار متوسط/پایین و دمای معمولی یا متوسط |
| قدرت اتصال |
ذوب یکپارچه، استحکام نزدیک به فلز پایه |
تمرکز تنش در ریشه نخ |
| سختی نصب |
به تجهیزات جوشکاری و جوشکار ماهر نیاز دارد |
فقط به ابزار دستی نیاز دارد. می توان به سرعت در محل مونتاژ کرد |
| خطر نشت |
اگر جوش سالم باشد تقریباً نشتی ندارد |
نشت ممکن است به تدریج با چرخه دما یا لرزش رخ دهد |
در یک جمله: جوش لب به لب قوی ترین، قابل اطمینان ترین و غیرقابل جابجایی روش اتصال است که برای شرایط سرویس دهی شدید، با دمای بالا، فشار بالا و بدون نشتی مناسب است.
