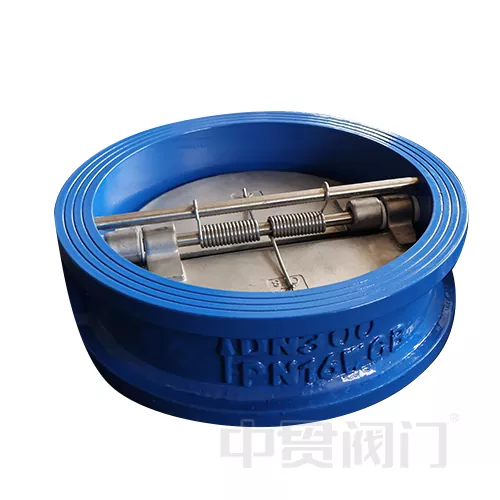

سوپاپ چک صفحه دوتایی ویفر چدن

شیر چک صفحه دوگانه ویفر آهن آهن در ساختمانهای پر پمپ در ساختمانهای مرتفع ، شبکه های گرمایشی منطقه و سیستم های پردازش و تمیز کردن مواد غذایی مانند مدل DN200 ، که با موفقیت سرکوب ارتعاشات بدن پمپ ناشی از جریان آب خنک شده در سیستم تهویه هوا از یک مجموعه تجاری را با موفقیت انجام داده است ، عملکرد خوبی داشته است. مقاومت در برابر جریان کم آن (مقدار CV 0.6 ~ 1.2) و خصوصیات بدون نگهداری ، آن را به تجهیزات ترجیحی برای مقرون به صرفه بودن و قابلیت اطمینان در سناریوهای کم فشار تبدیل می کند.

ویژگی های ساختاری و طراحی

سوپاپ چک صفحه دوتایی ویفر چدن دارای دو صفحه دریچه گرد متقارن (مواد: آهن انعطاف پذیر) توسط لولا های بهاری مرتبط است و ضخامت آن 1/11 1/11 قطر است ، اولین ویژگی ، دیسک کمکی بهار است.

بدنه چدن (ASTM A48 Class 35B) 40 ٪ سبک تر و 60 ٪ کوتاهتر از شیرهای چک فلنج است ، و آن را برای نصب در فضاهای محدود مناسب می کند. و رابط Clamping با EN 1092-2 مطابقت دارد و از کلاس های فشار PN10-PN16.so پشتیبانی می کند.

مورد نهایی باز و بسته شدن گشتاور کم است. پیش از بارگذاری بهار ، فشار باز کردن دیسک ، 0.05 بار ، بسته شدن زمان پاسخ 10.5 ثانیه و ضریب مقاومت جریان (مقدار کیلوولت) 1.2 ~ 1.2 است ، که برای سیستم ضد عقب و سیستم کم سر در خروجی پمپ مناسب است ..

مزایای عملکرد و کاربردی

1. تعادل بین اقتصاد و دوام:

هزینه مواد چدن 1/3 از دریچه های فولادی بدون فشار است و می تواند از طریق محافظت از پوشش ، مایعات ضعیف خورنده (مانند آب خنک کننده و فاضلاب خانگی) را تحمل کند.

عمر طراحی 10 سال است و تعمیر و نگهداری فقط به تمیز کردن منظم صفحه شیر نیاز دارد.

2. خطر کم چکش آب:

صفحه دو سوپاپ دوتایی ناسازگار آهن ویفر دوتایی دوگانه در مراحل بسته شده است تا اثر خط لوله ناشی از تغییر ناگهانی سرعت جریان را کاهش دهد و مقدار اوج فشار چکش آب اندازه گیری شده با 70 ~ 70 ٪ کاهش می یابد.

3. سازگاری گسترده:

دامنه دمای قابل استفاده -20 درجه سانتیگراد 120 درجه سانتیگراد ، آب ، روغن و مواد شیمیایی کم غلظت (مانند محلول اتیلن گلیکول).

برای لوله های چدن ، PVC یا استیل کربن (واشر مورد نیاز) می تواند به صورت عمودی یا افقی نصب شود.
