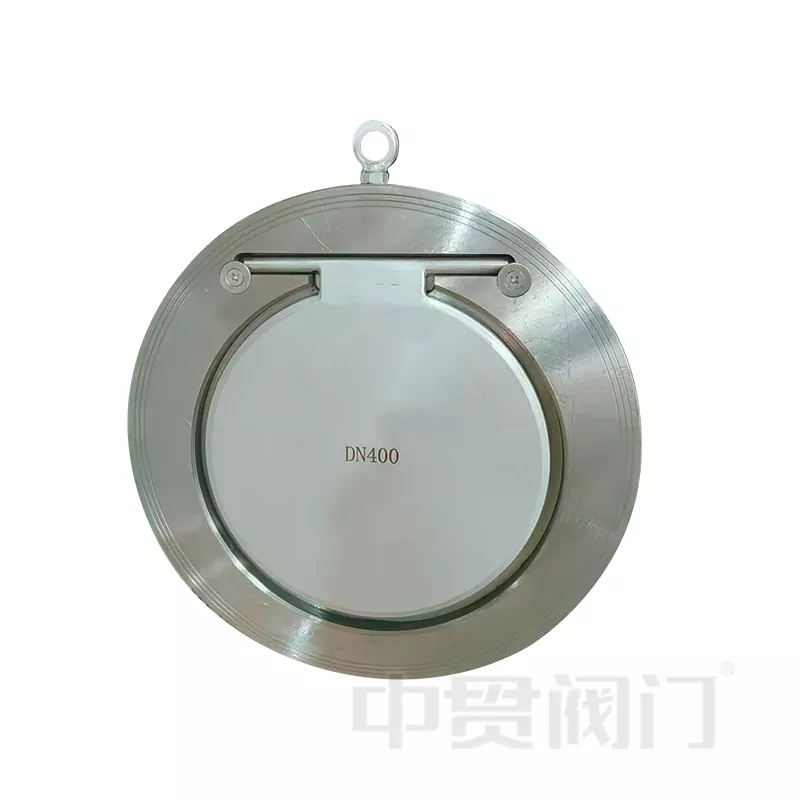

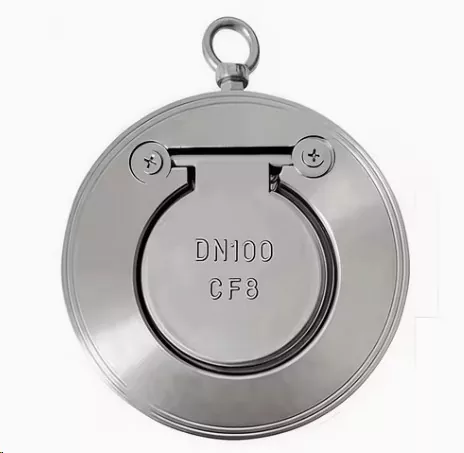

شیر چک تک دیسکی

راشیر چک تک دیسکیراه اندازی شده توسطشیر Zhongguanیک شیر صنعتی بسیار مفید است. عملکرد اصلی آن این است که اجازه می دهد مایعات یا گازها فقط در یک جهت جریان داشته باشند و از جریان برگشتی جلوگیری می کند.

این شیر هوشمندانه طراحی شده است، بسیار سریع واکنش نشان می دهد و به راحتی نصب می شود و فضای کمی را اشغال می کند. می تواند به طور موثر جهت جریان آب، نفت یا گاز را کنترل کند. می توان از آن در تصفیه خانه های آب، نیروگاه ها، کارخانه های شیمیایی، سیستم های گرمایش و تهویه مطبوع و غیره استفاده کرد. حتی پس از استفاده طولانی مدت نمی شکند و در سیستم های خط لوله صنعتی یک انتخاب بسیار قابل اعتماد است.

مزایای فنی: چرا شیر چک دیسکی خود را انتخاب کنید؟

درشیر Zhongguan، ما درک می کنیم که قابلیت اطمینان در تنظیمات صنعتی غیرقابل مذاکره است. ماشیر چک تک دیسکیفقط یک جزء نیست. این یک تضمین ایمنی برای کل سیستم خط لوله شما است.

1. طراحی ویفر فوق العاده فشرده

بارزترین ویژگی ماشیر چک تک دیسکیاندازه کوچک و عملکرد عالی ضد جریان برگشتی آن است. برخلاف سوپاپ‌های بزرگ و سنتی، ما یک سوپاپ پیشرفته را انتخاب کردیمطراحی از نوع ویفر. مانند یک ساندویچ، شیر مستقیماً بین دو فلنج لوله بسته می شود. این باعث صرفه جویی در فضای قابل توجه و کاهش وزن و هزینه نصب می شود-2 .

2. مواد درجه بالا

ما استاندارد را تولید می کنیمشیر چک تک صفحه ایبا استفاده از کیفیت بالافولاد کربنی WCB(فولاد ریخته گری). این ماده بسیار بادوام است و به شیر اجازه می دهد تا در محیط های سخت، فشار بالا و دمای شدید مقاومت کند.نیاز بیشتری دارید؟ما ریخته گری سفارشی را بافولاد ضد زنگ (SS304، SS316) , آلومینیوم برنزو آلیاژهای دیگر بسته به خورندگی رسانه شما-1 .

3. آب بندی پویا و پاسخ سریع

دیسک داخلشیر چک تک دیسکیپاسخ بسیار حساسی دارد هنگامی که مایع یا گاز به جلو جریان می یابد، دیسک بلافاصله با حداقل مقاومت (افت فشار کم) باز می شود. در لحظه ای که جریان متوقف می شود یا معکوس می شود، دیسک به عقب برمی گردد (به کمک گرانش یا نیروی فنر) تا یک مهر و موم محکم ایجاد کند که از مخرب جلوگیری می کند.چکش آبآسیب-2 .

مشخصات محصول و برگه داده

برنامه های کاربردی: کجا می توانید از آن استفاده کنید؟

این شیر همه کاره در بسیاری از تنظیمات صنعتی استفاده می شود. ما با موفقیت خود را عرضه کرده ایمشیر چک تک دیسکیبه بخش های زیر:

• تصفیه خانه های آب: در سیستم های تامین آب برای جلوگیری از آلودگی جریان برگشتی استفاده می شود -2.
• تهویه مطبوع و اتوماسیون ساختمان: برای حفظ راندمان حرارتی در سیستم های گرمایش و تهویه مطبوع نصب می شود.
• نیروگاه ها: در سیستم های خنک کننده ضروری است تا اطمینان حاصل شود که آب خنک کننده به عقب باز نمی گردد و از تجهیزات ژنراتور محافظت می کند -2.
• پتروشیمی: حمل و نقل نفت و گاز را در خطوط لوله ایمن انجام می دهد.

مطالعه موردی: حفاظت از پمپ

یک ایستگاه پمپاژ در آسیای جنوب شرقی به دلیل افزایش جریان برگشتی، بارها تشنج پمپ را تجربه کرد. قبلاً از شیرهای برگشتی با نوسان سنگین آهسته استفاده می کردند. ما سیستم آنها را با سیستم خود جایگزین کردیمشیر چک تک دیسکی. ویژگی بسته شدن سریع چکش آب را حذف کرد و طراحی سبک وزن باعث شد نصب در اتاق پمپ شلوغ آنها بدون دردسر باشد.نتیجه:صفر خرابی پمپ در 18 ماه گذشته

چگونه یک دریچه بازرسی تک دیسکی کار می کند

مکانیسم ساده اما بسیار مؤثر است:

1. جریان رو به جلو: فشار محیط (آب/روغن/گاز) دیسک را از روی صندلی هل می دهد. لولا کمی می چرخد ​​و جریان کامل را امکان پذیر می کند.
2. جریان معکوس: هنگامی که فشار بالادست کاهش می یابد یا معکوس می شود، جریان برگشتی دیسک را به عقب بر روی صندلی فشار می دهد.
3. آب بندی: دیسک فورا بسته می شود، یک مهر و موم محکم ایجاد می کند و جریان معکوس را به طور کامل -2 متوقف می کند.

سه آزمایش دقیق کارخانه

کارخانه ما از یک سیستم کنترل کیفیت استفاده می کند که با استانداردهای بین المللی رقابت می کند. هر شیری که تولید می کنیم باید قبل از خروج از کارخانه تحت سه "بررسی" دقیق قرار گیرد:

1. تست پیشگیری از جریان برگشتی: ما اطمینان حاصل می کنیم که در لحظه ای که جریان متوقف می شود، دیسک کاملاً قرار می گیرد و نرخ نشتی 0٪ باقی می ماند.
2. تست پوسته فشار بالا: برای آزمایش ریخته گری از فشار بالاتری نسبت به فشار کاری واقعی استفاده می کنیم. این تضمین می کند که بدن ترک نمی خورد یا عرق نمی کند.
3. شبیه‌سازی عملکرد کلی: ما شرایط خط لوله در دنیای واقعی را شبیه‌سازی می‌کنیم تا اطمینان حاصل کنیم که دیسک به آرامی باز می‌شود و محکم بسته می‌شود بدون اینکه بچسبد.

شیر Zhongguan مجوز ساخت تجهیزات ویژه TS، ISO9001، ISO14001 و OHSAS18001 -1 را دریافت کرده است. فقط دریچه هایی که از این سه مرحله عبور می کنند آزاد می شوند.

انعطاف پذیری نصب

ما می دانیم که هر خط لوله متفاوت است. ماشیر چک تک دیسکیبا شما سازگار می شود

• لوله های افقی: نصب استاندارد.
• لوله های عمودی: شیر در کاربردهای جریان عمودی رو به بالا کاملاً کار می کند. دیسک به طور موثر توسط گرانش یا وزن جریان برگشتی هنگامی که پمپ متوقف می شود -2 بسته می شود.

سفارشی سازی و مزایای زنجیره تامین

شیر Zhongguanادغام زنجیره تامین شیر شمالی (چدن) و زنجیره تامین شیر صنعتی جنوب (فولاد ریخته گری / ضد زنگ)-1 .

ما خدمات "تخصصی" را ارائه می دهیم:

• مواد ویژه: آیا نیاز به رسیدگی به مواد شیمیایی خورنده دارید؟ برای دیسک و بدنه می توانیم به Stainless Steel 316 تغییر دهیم.
• ساقه گسترده: برای نصب مدفون در زیر زمین.
• Actuator Ready: ادغام با سوئیچ های محدود موقعیت برای سیستم های خودکار (در صورت درخواست).

تعهد ما:ما نه تنها بر تولید خودمان دریچه های پروانه ای تمرکز می کنیم، بلکه بر ادغام کل زنجیره تامین شیر برای ارائه خطوط تولید غنی تر و خدمات متفکرانه تر به مشتریان خود تمرکز می کنیم.

سوالات متداول درباره شیرهای چک تک دیسکی

Q1: تفاوت اصلی بین یک دریچه بازرسی تک دیسکی و یک دریچه چک دیسکی دوگانه چیست؟
A1:ماشیر چک تک دیسکی(نوع چرخشی) عموماً مهر و موم محکم تری در برابر جریان برگشتی کم فشار ایجاد می کند و در برابر "کوبیدن" در اندازه های بزرگتر (DN200+) بادوام تر است. طراحی تک صفحه ای در مقایسه با برخی صفحات دوتایی فنری، سطح جریان بیشتری را ارائه می دهد.

Q2: آیا می توانم این شیر را به صورت عمودی نصب کنم؟
A2:بله، برای خطوط لوله عمودی که جهت جریان است توصیه می شودپایین به بالا. با این حال، بررسی فلش جریان مشخص شده روی بدنه شیر بسیار مهم است. برای قطره های عمودی از بالا به پایین، یک نوع فنری ممکن است ترجیح داده شود.

Q3: چگونه رتبه فشار مناسب را انتخاب کنم؟
A3:ما رتبه بندی از PN10 تا PN40 را ارائه می دهیم. مهندسان ما معمولاً توصیه می کنند که رتبه ای برابر یا بالاتر از حداکثر فشار خط لوله خود انتخاب کنید. برای بخار یا روغن با فشار بالا، مواد WCB حداقل استاندارد است.

Q4: آیا محصول کاملاً مطابق با استانداردهای بین المللی است؟
A4:بله. در حالی که طراحی پایه ما عالی است، ما می توانیم خود را تولید کنیمشیر چک تک دیسکیبرای رعایتGB، ANSI، JIS، DIN، یا BSاستانداردهای مبتنی بر الزامات حفاری فلنج شما-1 .

ارسال استعلام

شیر Zhongguan: کیفیت قابل اعتماد، راه حل های سفارشی.

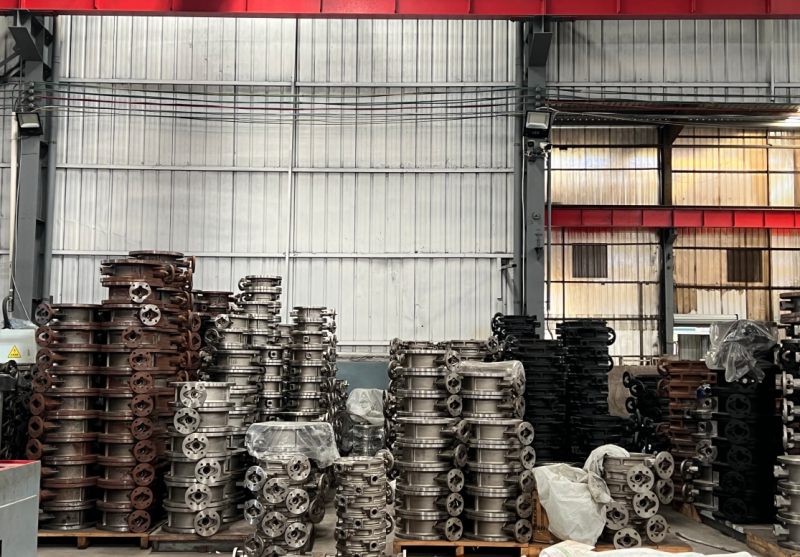

ما دو پایگاه تولید (تیانجین و ونژو) با بیش از 19 سال تجربه داریم. ما تحویل سریع و محصولات با کیفیت بالا را تضمین می کنیم.
