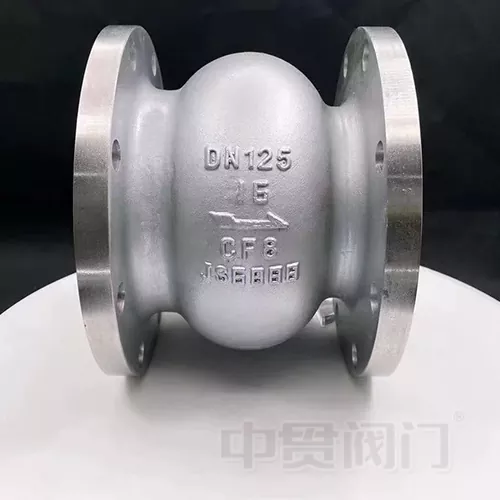

شیر چک نوع بالابر

Lift Type Check Valve یک شیر اتوماتیک است که وظیفه اصلی آن اجازه جریان یک طرفه محیط و جلوگیری از جریان برگشتی است. این به طور گسترده در سیستم های مختلف خطوط لوله صنعتی و شهری استفاده می شود و یک جزء کلیدی برای اطمینان از ثبات فشار سیستم و ایمنی تجهیزات است.شیر Zhongguanتولید کننده ای که 19 سال است در زمینه شیرآلات تخصص دارد، شیرهای بازرسی بالابر را تولید می کند که کاملاً استانداردهای بین المللی را رعایت می کنند. این شرکت با استفاده از مزایای زنجیره تامین خود در سراسر چین، مواد با کیفیت بالا و مناسب برای شرایط عملیاتی مختلف، متعادل کردن عقلانیت ساختاری و سهولت استفاده را انتخاب می‌کند. مشخصات سفارشی برای رفع نیازهای خاص مشتری در دسترس است.

شیرهای بازرسی بالابر ما از ساختار دیسکی سوپاپ به صورت عمودی استفاده می کنند که طراحی اضافی را حذف کرده و طرح مسیر جریان را بهینه می کند. در مقایسه با شیرهای چک سنتی، آنها پاسخ باز و بسته شدن دقیق تر، عملکرد آب بندی پایدارتر و افت مقاومت جریان کمتری را ارائه می دهند. آنها برای رسانه های مختلف از جمله آب، بخار، روغن و سیالات خورنده مناسب هستند و آنها را به یکی از مقرون به صرفه ترین شیرهای چک در بازار تبدیل می کند.

اصل کار محصول

شیر بررسی نوع بالابر سوپاپ Zhongguan بر اساس اثر هم افزایی فشار سیال و ساختار مکانیکی عمل می کند. کنترل باز و بسته شدن خودکار را بدون نیروی دستی یا خارجی به دست می آورد. فرآیند خاص به شرح زیر است:

1. جریان رو به جلو: هنگامی که محیط در امتداد خط لوله به جلو جریان می یابد، فشار سیال بر وزن دیسک شیر و نیروی فنر غلبه می کند، دیسک سوپاپ را به صورت عمودی به سمت بالا فشار می دهد، یک مسیر جریان صاف بین صندلی سوپاپ و دیسک شیر ایجاد می کند و به محیط اجازه می دهد به آرامی عبور کند.

2. قطع معکوس: هنگامی که جریان متوسط ​​متوقف می شود یا روند جریان معکوس رخ می دهد، فشار سیال از بین می رود. تحت اثر ترکیبی وزن خود و نیروی بازگرداندن فنر، دیسک سوپاپ به سرعت و به صورت عمودی پایین می‌آید و محکم در برابر نشیمنگاه سوپاپ قرار می‌گیرد تا آب‌بندی شود و از جریان برگشتی محیط جلوگیری کند.

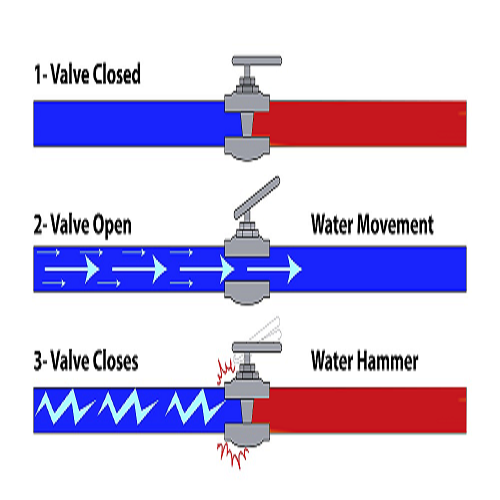

3. ضمانت پایداری: طراحی به کمک فنر سرعت بسته شدن دیسک سوپاپ را تسریع می‌کند، چکش آب را کاهش می‌دهد و از سایش ناشی از برخورد بین دیسک شیر و نشیمنگاه شیر جلوگیری می‌کند، طول عمر محصول را افزایش می‌دهد و عملکرد پایدار طولانی‌مدت سیستم خط لوله را تضمین می‌کند.

ویژگی های اصلی محصول

ما به طور مداوم شرایط عملیاتی واقعی را اولویت بندی می کنیم و چندین فناوری کاربردی را در طراحی و تولید شیرهای چک نوع بالابر خود به کار می بریم. این منجر به ویژگی های اصلی زیر می شود که آنها را از محصولات مشابه معمولی متمایز می کند:

• باز کردن و بسته شدن دقیق: ساختار بالابر محوری خطی پاسخ سریع باز و بسته شدن را تضمین می کند، گیر کردن و تاخیر را حذف می کند، به طور موثر چکش آب را از بین می برد و آن را برای عملیات شروع و توقف مکرر پمپ مناسب می کند.

• آب بندی قابل اعتماد: با استفاده از طراحی سطح آب بندی کامپوزیت فلز-الاستومر، عملکرد آب بندی پایدار است، با کنترل نشت طولانی مدت زیر 0.01 L/min·m، و نرخ سایش بسیار کمتر از شیرهای چک سنتی.

• مقاومت در برابر جریان کم: طراحی کانال جریان بهینه، افت مقاومت را در طول جریان رسانه کاهش می دهد، با افت فشار بیش از 0.15 بار در جریان نامی، که به حفظ انرژی سیستم و کاهش مصرف کمک می کند.

• تعمیر و نگهداری راحت: طراحی ساختاری مدولار نیاز به جدا کردن فلنج های لوله برای تعمیر و نگهداری معمول را از بین می برد. تکنسین ها می توانند بیش از 90٪ از کارهای تعمیر و نگهداری را از طریق درگاه بازرسی بالا انجام دهند، که به طور قابل توجهی زمان تعمیر و نگهداری را کاهش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.

• سازگاری گسترده: مواد و مشخصات را می توان برای انطباق با فشار، دما و شرایط محیطی مختلف سفارشی کرد، انواع قطرهای اسمی از DN15 تا DN300 و درجه بندی فشار از 1.6MPa تا 4.0MPa را پوشش می دهد و نیازهای خرید میدان های متعدد را برآورده می کند.

مزایای فنی محصول

I. مزایای طراحی سازه

طراحی ساختاری شیر چک نوع بالابر ما، همراه با 19 سال تجربه صنعت و بازخورد از شرایط عملیاتی مختلف، تحت بهینه‌سازی چند بعدی قرار گرفته است که منجر به مزایای فنی متفاوت شده است:

ساختار باز و بسته شدن خطی: با استفاده از یک طرح بالابر محوری برای دیسک سوپاپ، در مقایسه با شیرهای چک سنتی نوسان، به طور موثری چکش آب را از بین می برد. راستی‌آزمایی تجربی نشان می‌دهد که در یک سیستم خط لوله DN200، می‌تواند نوسانات فشار چکش آب را تا 62% کاهش دهد و خطوط لوله و تجهیزات را از آسیب ضربه محافظت کند.

مونتاژ مدولار: بدنه سوپاپ، دیسک سوپاپ، فنر و سایر اجزاء دارای طراحی مدولار هستند که دقت مونتاژ بالا و جداسازی راحت را تضمین می کند. این نه تنها تست تولید را تسهیل می کند، بلکه برای تعمیر و نگهداری بعدی نیز راحتی را فراهم می کند، مشکل تعمیر و نگهداری و هزینه های نیروی کار را کاهش می دهد.

بهینه سازی سبک وزن: طراحی ضخامت دیواره بدنه سوپاپ ضمن اطمینان از استحکام ساختاری، برای کاهش وزن محصول، تسهیل حمل و نقل و نصب و در عین حال کاهش فشار بار خط لوله، بهینه سازی شده است و آن را برای سناریوهای نصب خاص مانند ارتفاعات بالا و فضاهای محدود مناسب می کند.

II. مزایای انتخاب مواد

Zhongguan Valve از زنجیره تامین یکپارچه خود در سراسر شمال و جنوب چین استفاده می کند تا مواد مناسب را بر اساس شرایط عملیاتی مختلف انتخاب کند و از دوام و سازگاری شیرهای چک نوع بالابر خود اطمینان حاصل کند. کاربردهای مواد خاص به شرح زیر است:

شرایط عملیاتی منظم: از آهن داکتیل QT400-15 و فولاد ضد زنگ 2Cr13 استفاده می شود که مقرون به صرفه بودن، مقاومت در برابر خوردگی و مقاومت در برابر سایش، مناسب برای آب، بخار و رسانه های روغن معمولی را ارائه می دهد.

شرایط عملیاتی خورنده: از فولاد ضد زنگ ZG1Cr18Ni9Ti استفاده می شود که مقاومت بالایی در برابر یون های کلرید، اسید نیتریک و سایر رسانه های خورنده ارائه می دهد، مناسب برای نمک زدایی آب دریا، خطوط لوله خوردگی شیمیایی و سایر حالات.

شرایط عملیاتی در دمای بالا و فشار بالا: از مواد آلیاژی مقاوم در برابر درجه حرارت بالا، با مقاومت دمایی تا 300 درجه سانتیگراد و مقاومت فشاری تا 4.0 مگاپاسکال، مناسب برای سیستم‌های خط لوله با دمای بالا و فشار بالا در نیروگاه‌ها، بویلرها و سایر کاربردها استفاده می‌شود.

تمام مواد برای اطمینان از انطباق با استانداردها، تضمین کیفیت محصول از منبع، افزایش طول عمر محصول، کاهش دفعات تعویض و کاهش هزینه های تدارکات طولانی مدت برای مشتریان، تحت آزمایش های فیزیکی و شیمیایی دقیق قرار می گیرند.

III. مزایای فرآیند تولید

ما دو پایگاه اصلی تولید در تیانجین و ونژو داریم که مجهز به ماشینکاری و تجهیزات تست CNC پیشرفته هستند. ما از فرآیندهای تولید استاندارد برای اطمینان از کیفیت ثابت هر شیر بررسی نوع بالابر استفاده می کنیم:

ماشین‌کاری دقیق: اجزای کلیدی مانند صندلی‌های سوپاپ و دیسک‌های سوپاپ با دقت بر روی ماشین‌های تراش CNC ماشین‌کاری می‌شوند که دقت ماشینکاری بالا و مهر و موم محکم را تضمین می‌کند و خطر نشتی را کاهش می‌دهد.

آزمایش دقیق: ما یک سیستم آزمایش جامع ایجاد کرده‌ایم، از بازرسی مواد خام در هنگام ورود و بررسی‌های تصادفی در طول تولید تا آزمایش هیدرواستاتیک محصول نهایی و تست هوابندی. هر مرحله مطابق با استانداردها است و خروج محصولات فاقد صلاحیت از کارخانه اکیداً ممنوع است.

تولید استاندارد: ما مطابق با استانداردهایی مانند GB/T 12235-2022 و API 6D تولید می کنیم و از سازگاری با مشخصات اصلی بین المللی اطمینان می دهیم. این امر جایگزینی تجهیزات موجود توسط مشتری را تسهیل می کند و هزینه های خرید و جایگزینی را کاهش می دهد.

سناریوهای کاربردی محصول

شیر چک نوع بالابر Zhongguan با قابلیت انطباق گسترده خود، می تواند در سیستم های خط لوله در زمینه های مختلف، بخش های صنعتی، شهری و محیطی را پوشش دهد. سناریوهای کاربردی خاص به شرح زیر است:

I. بخش صنعتی

صنعت پتروشیمی: مناسب برای خطوط لوله انتقال نفت خام، نفت تصفیه شده و مواد خام شیمیایی، جلوگیری از جریان برگشتی که می تواند به تجهیزات، مواد زائد آسیب برساند و ایمنی تولید را تضمین کند.

صنعت برق: در خطوط لوله تغذیه بویلر، آب خنک‌کننده و بخار در سیستم‌های تولید برق حرارتی و آبی استفاده می‌شود که از جریان معکوس رسانه‌ها جلوگیری می‌کند و عملکرد پایدار واحدهای ژنراتور را تضمین می‌کند.

صنعت متالورژی: مناسب برای خطوط لوله تصفیه فاضلاب متالورژی و گاز دودکش با دمای بالا، مقاوم در برابر رسانه های خورنده و دماهای خاص، تضمین پیشرفت روان فرآیندهای متالورژی.

II. بخش خدمات شهری و عمومی

تصفیه آب: در خطوط لوله تامین آب و زهکشی و خطوط لوله دوز شیمیایی کارخانه های آب و تصفیه خانه های فاضلاب برای جلوگیری از برگشت فاضلاب و آلودگی آب تمیز استفاده می شود و عملکرد پایدار سیستم تصفیه آب را تضمین می کند.

گرمایش شهری: سازگار با خطوط لوله گرمایش متمرکز شهری برای جلوگیری از برگشت آب گرم، تضمین فشار گرمایش پایدار و بهبود راندمان گرمایش.

تامین آب و زهکشی ساختمان: در سیستم های تامین آب و خطوط لوله حفاظت از حریق ساختمان های مرتفع برای جلوگیری از جریان برگشتی رسانه های ناشی از نوسانات فشار خط لوله استفاده می شود و ایمنی ساختمان و آب و آتش را تضمین می کند.

III. شرایط عملیاتی ویژه

نمک زدایی آب دریا: ساخته شده از فولاد ضد زنگ مقاوم در برابر خوردگی، مناسب برای خطوط لوله انتقال آب دریا و آب شیرین، مقاوم در برابر خوردگی رسانه های با شوری بالا، تضمین فرآیند نمک زدایی پایدار.

شرایط عملیاتی در دمای پایین: محصولات سازگار با دمای پایین سفارشی، مناسب برای محیط های با دمای پایین -40 تا 0 درجه سانتیگراد، مورد استفاده در خطوط لوله انتقال سیال با زنجیره سرد و دمای پایین، عملکرد طبیعی جلوگیری از جریان برگشت را تضمین می کند.

شرایط عملیاتی شروع توقف مکرر: برای سیستم های خط لوله با توقف مکرر پمپ، مانند سیستم های آب در گردش و سیستم های تامین آب اضطراری، با واکنش سریع باز و بسته شدن، کاهش ضربه چکش آب، سازگار شده است.
