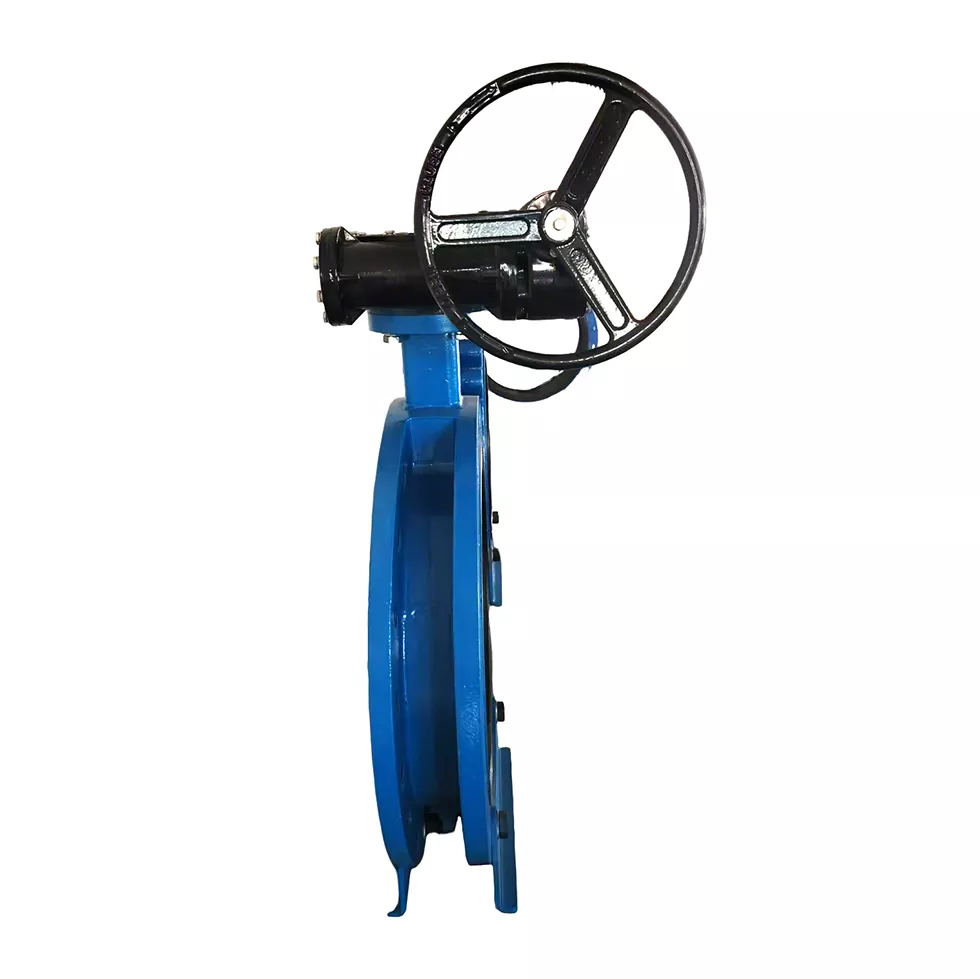

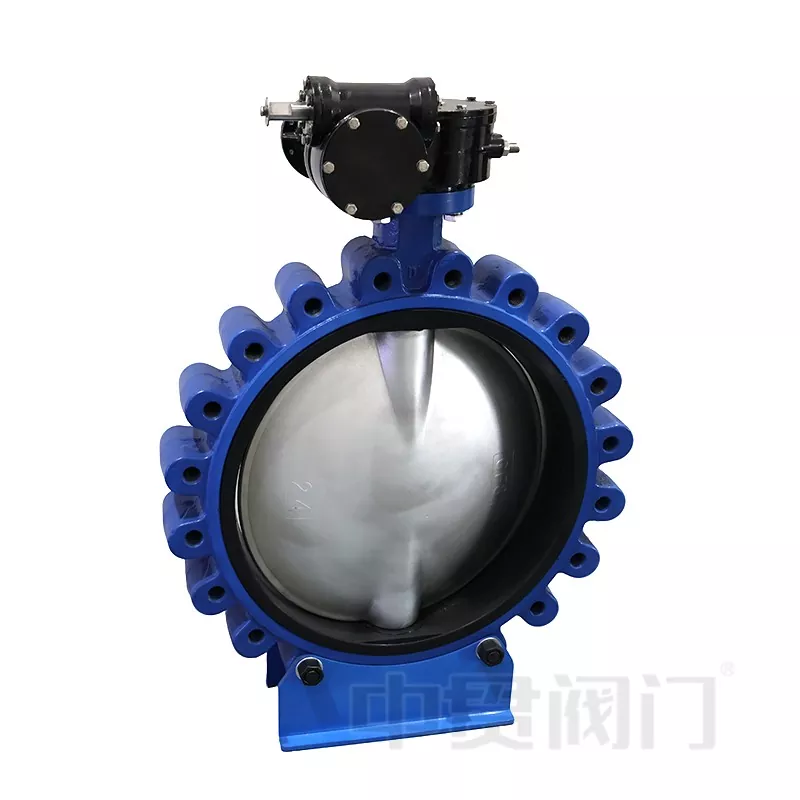

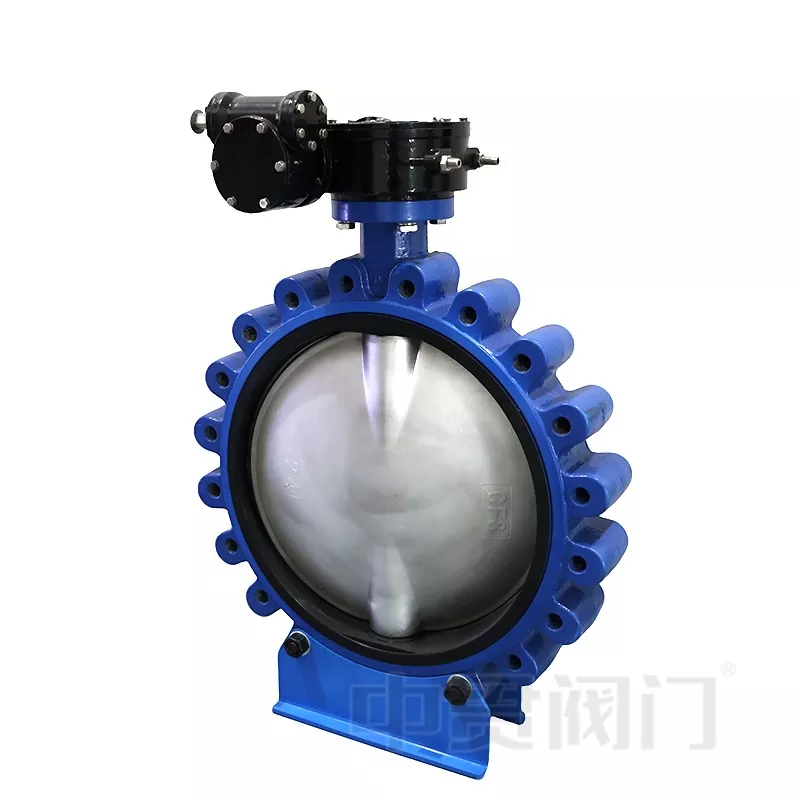

شیر پروانه ای نوع لوگ Zhongguanبرای سیستم های خط لوله که نیاز به نصب انعطاف پذیر، خاموش شدن قابل اعتماد و تعمیر و نگهداری راحت دارند طراحی شده است. به عنوان یک ساختار شیر پروانه ای خط مرکزی، معمولاً برای آن انتخاب می شودتصفیه آبگردش HVAC، خطوط لوله صنعتی، و کاربردهایی که در آن شیر نیاز به برداشتن یا سرویس دهی دارد بدون اینکه بر آرایش کامل خط لوله تأثیر بگذارد.
در مقایسه با شیرهای پروانه ای ویفری،طراحی اتصال پرهاز سوراخ های رزوه ای روی بدنه شیر استفاده می کند تا امکان تثبیت فلنج مستقل را فراهم کند. این سازه مخصوصاً برای نصب انتهای خط، بخش های جداسازی تجهیزات و خطوط لوله که ممکن است نیاز به حذف یک طرف اتصال در طول تعمیر و نگهداری داشته باشد، مناسب است.
بدنه شیر را می توان ازچدن نشکن, GGG50، فولاد ضد زنگ یا فولاد کربن با توجه به فشار مورد نیاز، مشخصات متوسط و شرایط خوردگی. ساختار لوگ تنش اتصال را از طریق چندین نقطه ثابت توزیع می کند و پایداری نصب را در خطوط لوله در معرض لرزش یا عملیات مکرر بهبود می بخشد.
دیسک یک طراحی دایره ای فشرده دارد و تقریباً 90 درجه بین موقعیت های کاملاً باز و کاملا بسته می چرخد. دیسک های فولادی ضد زنگ یا سایر مواد سازگار را می توان با توجه به محیط خط لوله برای بهبود مقاومت در برابر خوردگی و عملکرد خدمات انتخاب کرد.
میل سوپاپ، گشتاور عملیاتی را بین محرک و دیسک انتقال می دهد. آرایش محور محور پیچیدگی ساختاری را کاهش می دهد و از عملیات روان با روش های حرکت دستی، پنوماتیک یا الکتریکی پشتیبانی می کند.
EPDM, NBR, PTFE، و سایر مواد آب بندی را می توان با توجه به محیط انتخاب کرد. EPDM معمولاً برای کاربردهای مبتنی بر آب استفاده می شود، NBR برای شرایط مرتبط با روغن مناسب است، در حالی که PTFE برای الزامات مقاومت شیمیایی قوی تر در نظر گرفته می شود.
در سیستم های آبرسانی و فاضلاب، شیرهای پروانه ای به دلیل ساختار فشرده و ویژگی های تعمیر و نگهداری آسان، معمولاً انتخاب می شوند. تنظیمات صندلی EPDM اغلب برای سیستم‌های آب شیرین، فاضلاب، و سیستم‌های گردش عمومی آب که الزامات سازگاری شیمیایی متوسط هستند استفاده می‌شوند.
خطوط لوله تهویه مطبوع و خنک کننده صنعتی معمولاً به عملیات باز و بسته شدن مکرر نیاز دارند. طراحی چرخشی 90 درجه، گشتاور عملیاتی کم و طول نصب فشرده، شیرهای پروانه ای را برای سیستم های کنترل گردش با فضای نصب محدود مناسب می کند.
برای خطوط لوله صنعتی حاوی رسانه های خورنده یا ویژه، پیکربندی شیر باید با توجه به سازگاری شیمیایی بین مواد صندلی و محیط انتخاب شود. صندلی‌های مبتنی بر PTFE را می‌توان برای محیط‌های شیمیایی قوی‌تر در نظر گرفت، در حالی که مواد NBR و FKM برای کاربردهای مرتبط با روغن استفاده می‌شوند.
سیستم های دریایی و انرژی اغلب به شیرهایی با مقاومت در برابر خوردگی و دسترسی راحت به تعمیر و نگهداری نیاز دارند. ساختار اتصال لوگ امکان جداسازی و جایگزینی آسان‌تر در خطوط لوله را فراهم می‌کند که فضای نگهداری محدود است.
در حین کار، دیسک حول محور میل سوپاپ می چرخد. هنگامی که دریچه کاملاً باز است، دیسک با جهت جریان خط لوله هماهنگ می شود و مقاومت را کاهش می دهد و اجازه می دهد تا محیط با حداقل انسداد عبور کند.
هنگام بسته شدن، دیسک تقریباً 90 درجه می چرخد و روی صندلی آب بندی فشار می دهد تا جریان متوقف شود. بسته به طراحی سوپاپ و مواد آب بندی، می توان عملکرد قطع دو طرفه را به دست آورد.
برای برنامه های دریچه گاز، موقعیت دیسک را می توان بین موقعیت های باز و بسته تنظیم کرد.
| مقایسه | شیر پروانه ای نوع لوگ | شیر پروانه ای ویفری |
|---|---|---|
| روش اتصال | سوراخ های رزوه ای امکان تثبیت فلنج مستقل را فراهم می کند | بین دو فلنج با استفاده از پیچ و مهره نصب می شود |
| تعمیر و نگهداری | مناسب برای سیستم هایی که نیاز به حذف آسان تر شیر یا نصب خط انتهایی دارند | برای نصب خط لوله استاندارد مناسب تر است |
| فضای نصب | طراحی فشرده با انعطاف پذیری اتصال قوی تر | سبک و معمولاً در جاهایی که فضا محدود است استفاده می شود |
| برنامه های کاربردی معمولی | تصفیه آب، HVAC، خطوط لوله صنعتی، سیستم های حساس به نگهداری | خطوط لوله عمومی آب و تاسیسات |

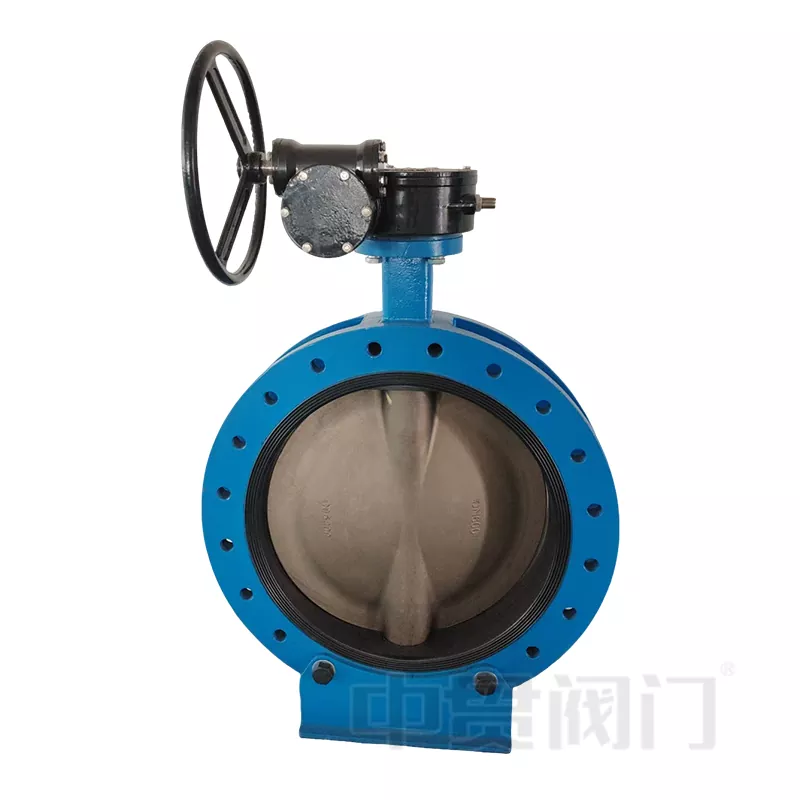

شرکت تولید شیر ژجیانگ Zhongguan با مسئولیت محدودبیش از 19 سال است که با منابع تولید در تیانجین و ونژو، ژجیانگ، بر تولید شیر متمرکز شده است. این شرکت تولید می کنددریچه های پروانه ایاز جمله انواع ویفر، لگ، بخش U و فلنج، با قطرهای اصلی تولید از DN40 تا DN1600.

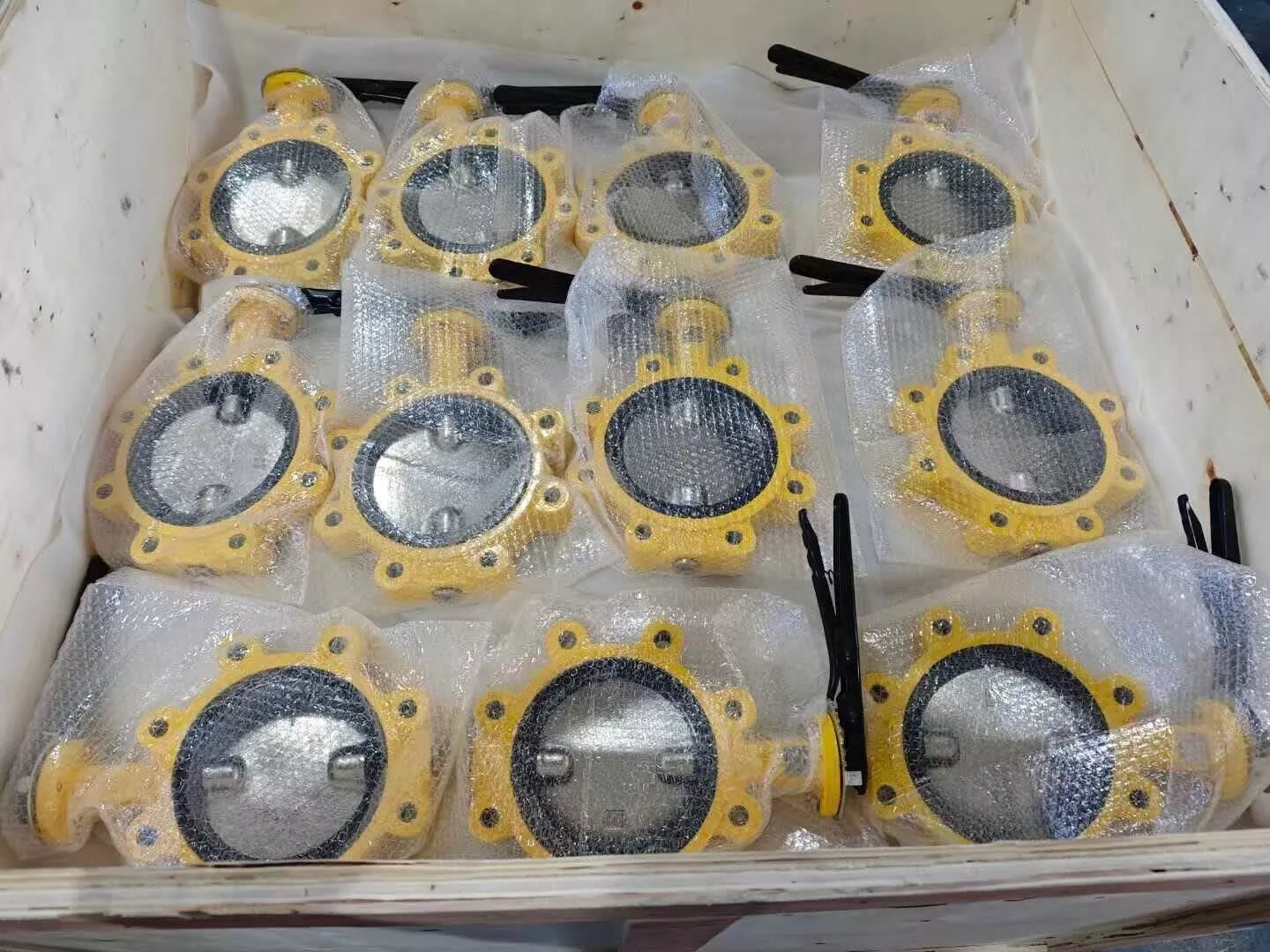

فرآیند تولید شامل مونتاژ سوپاپ، تست فشار، نصب صندلی سوپاپ، نصب آستین شفت و علامت گذاری محصول است. Zhongguan مورد نیاز را فراهم می کندگواهینامه های ISOبرای شیرهای تولید شده و می تواند ارائه دهدصندلی های شیر دارای گواهی WRASدر صورت نیاز
طول عمر شیر پروانه ای لگ عمدتاً تحت تأثیر شرایط عملیاتی، از جمله مشخصات متوسط، دما، تغییرات فشار، فرکانس عملکرد و کیفیت نصب است. انتخاب مواد آب بندی سازگار و حفظ شرایط عملیاتی مناسب به کاهش سایش زودرس اجزای آب بندی کمک می کند.
بله. شیرهای پروانه ای نوع لوگ را می توان با دسته های دستی، اپراتورهای دنده، محرک های پنوماتیک یا محرک های الکتریکی مطابق با الزامات کنترل خط لوله کار کرد. انتخاب محرک باید با نیاز گشتاور سوپاپ، فرکانس کاری و سیستم اتوماسیون مطابقت داشته باشد.
اطلاعات مورد نیاز معمولاً شامل اندازه شیر، درجه فشار، استاندارد اتصال، محیط خط لوله، محدوده دما، الزامات مواد صندلی و الزامات محرک است. این جزئیات به تعیین پیکربندی مناسب شیر و جلوگیری از انتخاب نادرست مواد کمک می کند.
پیشگیری از نشتی به انتخاب صحیح شیر، مواد آب بندی مناسب، نصب مناسب و بازرسی منظم بستگی دارد. تراز خط لوله، شرایط اتصال فلنج و ذرات خارجی در اطراف سطح آب بندی باید در حین نصب بررسی شود تا عملکرد آب بندی حفظ شود.
