شیر پروانه ای متحدالمرکز Zhongguanتدارکات از تصفیه آب، فاضلاب، آب دریا، گردش HVAC و کاربردهای خط لوله صنعتی پشتیبانی می کند که در آن ساختار فشرده، مواد آب بندی مناسب و عملکرد قطعی پایدار مورد نیاز است.شرکت تولید شیر ژجیانگ Zhongguan با مسئولیت محدودبیش از 20 سال است که بر روی تولید سوپاپ متمرکز شده است، با پایگاه های تولید واقع در تیانجین و ونژو، ژجیانگ. این شرکت تجربه تولید شیر پروانه ای را با منابع زنجیره تامین شیر منطقه ای ترکیب می کند تا پیکربندی شیرها را بر اساس مواد مختلف خط لوله، ویژگی های رسانه ها و محیط های عملیاتی ارائه دهد.
یک ساختار متحدالمرکز معمولاً در سیستم های فشار متوسط استفاده می شود.
خطوط لوله آب و فاضلاب به دریچه هایی نیاز دارند که بتوانند عملکرد آب بندی را در طول عملیات طولانی مدت حفظ کنند. ساختار صندلی الاستیک مورد استفاده در طرح شیر پروانه ای متحدالمرکز برای محیط های مبتنی بر آب مناسب است زیرا مواد آب بندی را می توان با توجه به ویژگی های شیمیایی خط لوله انتخاب کرد.
EPDMصندلی های HTEPDM و HTEPDM به دلیل مقاومت در برابر آب، آب و هوا و قرار گرفتن در معرض ازن معمولاً برای کاربردهای آب شیرین، فاضلاب و آب دریا انتخاب می شوند. ساختار داخلی ساده شده همچنین مناطقی را که رسوبات و ذرات تجمع می کنند کاهش می دهد.
سیستم های آب دریا نیاز به توجه به مقاومت در برابر خوردگی دارند زیرا محتوای نمک می تواند تخریب مواد را تسریع کند. Zhongguan ترکیبات مواد از جمله دیسک های مقاوم در برابر خوردگی و مواد مختلف صندلی را با توجه به شرایط عملیاتی آب دریا فراهم می کند.
بدنه شیر را می توان با پوشش اپوکسی تقریباً 250 میکرومتر محافظت کرد، در حالی که مواد آب بندی را می توان با توجه به نیازهای متوسط واقعی انتخاب کرد. مواد مبتنی بر PTFE یا ترکیبات لاستیکی مناسب را می توان در مواردی که مقاومت شیمیایی قوی تری مورد نیاز است در نظر گرفت.
سیستم های گرمایش، تهویه، تهویه مطبوع و سرمایش صنعتی اغلب به باز و بسته شدن مکرر نیاز دارند. طراحی متحدالمرکز ویژگی‌های گشتاور عملیاتی پایینی را فراهم می‌کند و می‌تواند با تنظیمات مختلف محرک مطابق با الزامات کنترل ترکیب شود.
ساختار فشرده آن را برای سیستم های خط لوله که در آن فضای نصب محدود است، مناسب می کند، در حالی که ویفر وپرهانواع اتصال انعطاف پذیری را برای طرح های مختلف خط لوله فراهم می کند.

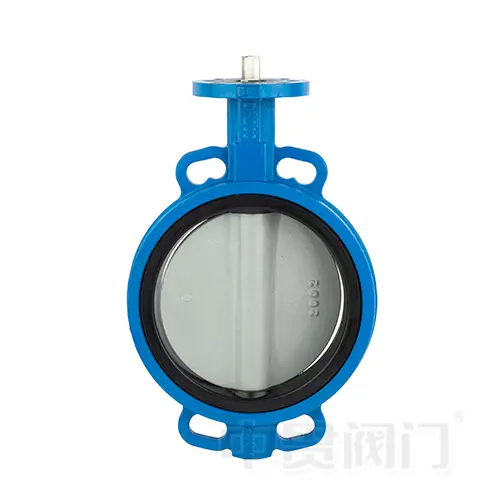

ساختار متحدالمرکز میل سوپاپ، مرکز دیسک و خط مرکزی بدنه را بر روی یک محور تراز می کند. در مقایسه با ساختارهای شیر پروانه ای غیرعادی، این طرح ترتیب آب بندی ساده تری را ارائه می دهد و محدودیت های جهت نصب را کاهش می دهد.
ویژگی آب بندی دو طرفه امکان نصب بدون محدودیت های دقیق جهت جریان را در بسیاری از کاربردهای خط لوله می دهد. این امر احتمال خطاهای نصب ناشی از جهت گیری نادرست سوپاپ را کاهش می دهد، به ویژه در سیستم های آبرسانی و گردش آب بزرگ که چندین شیر نصب شده است.
محدوده عملکرد یک شیر پروانه ای تا حد زیادی به انتخاب مواد صندلی بستگی دارد. شیر پروانه ای متحدالمرکز Zhongguan را می توان با مواد آب بندی مختلف پیکربندی کرد و به همان ساختار اصلی شیر اجازه می دهد تا با شرایط عملیاتی مختلف سازگار شود.
EPDM و HTEPDM عمدتاً برای کاربردهای مرتبط با آب مناسب هستند، در حالی کهNBR، HNBR و XNBR برای رسانه های حاوی روغن انتخاب شده اند. مواد مبتنی بر PTFE در مواردی که مقاومت شیمیایی قوی‌تری مورد نیاز است استفاده می‌شود.
این انعطاف پذیری مواد نیاز به ساختارهای کاملاً متفاوت شیر را در هنگام تغییر شرایط خط لوله کاهش می دهد. طراحی بدنه سوپاپ می تواند ثابت بماند در حالی که سیستم آب بندی مطابق با محیط تنظیم می شود.
در مقایسه با شیرهای پروانه ای غیرعادی با پایه فلزی، شیرهای پروانه ای متحدالمرکز معمولا ساختار داخلی ساده تری دارند و وزن کلی کمتری دارند.
این مزیت‌های عملی را در پروژه‌های خط لوله بزرگ فراهم می‌کند زیرا روش‌های حمل و نقل، نصب و نگهداری آسان‌تر می‌شوند. طراحی صندلی الاستیک همچنین امکان تعمیر و نگهداری از طریق تعویض صندلی را به جای جایگزینی مجموعه کامل سوپاپ در بسیاری از کاربردها فراهم می کند.

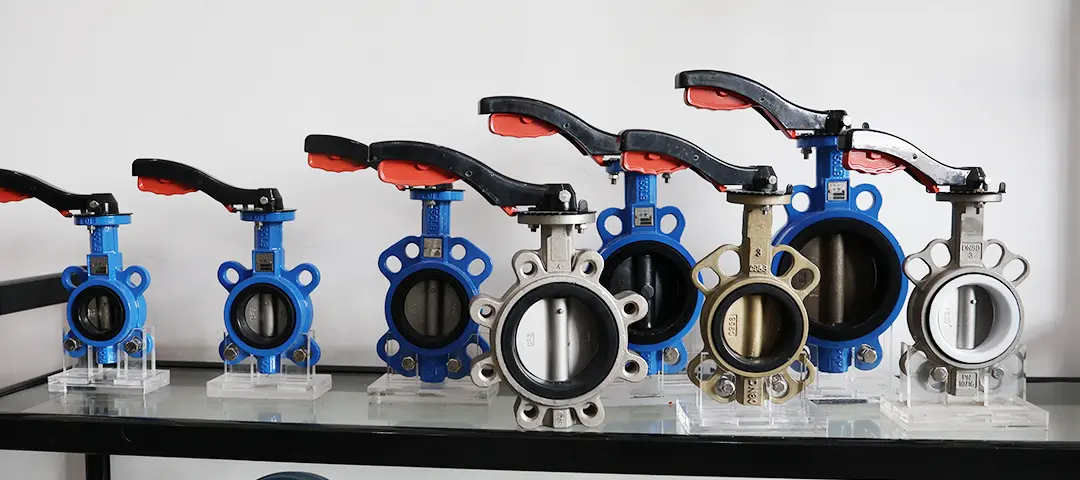

Zhongguan شیرهای پروانه ای را تولید می کند که عمدتاً DN40 تا DN1600 را پوشش می دهد، از جمله انواع ویفر، لگ، بخش U و فلنج.

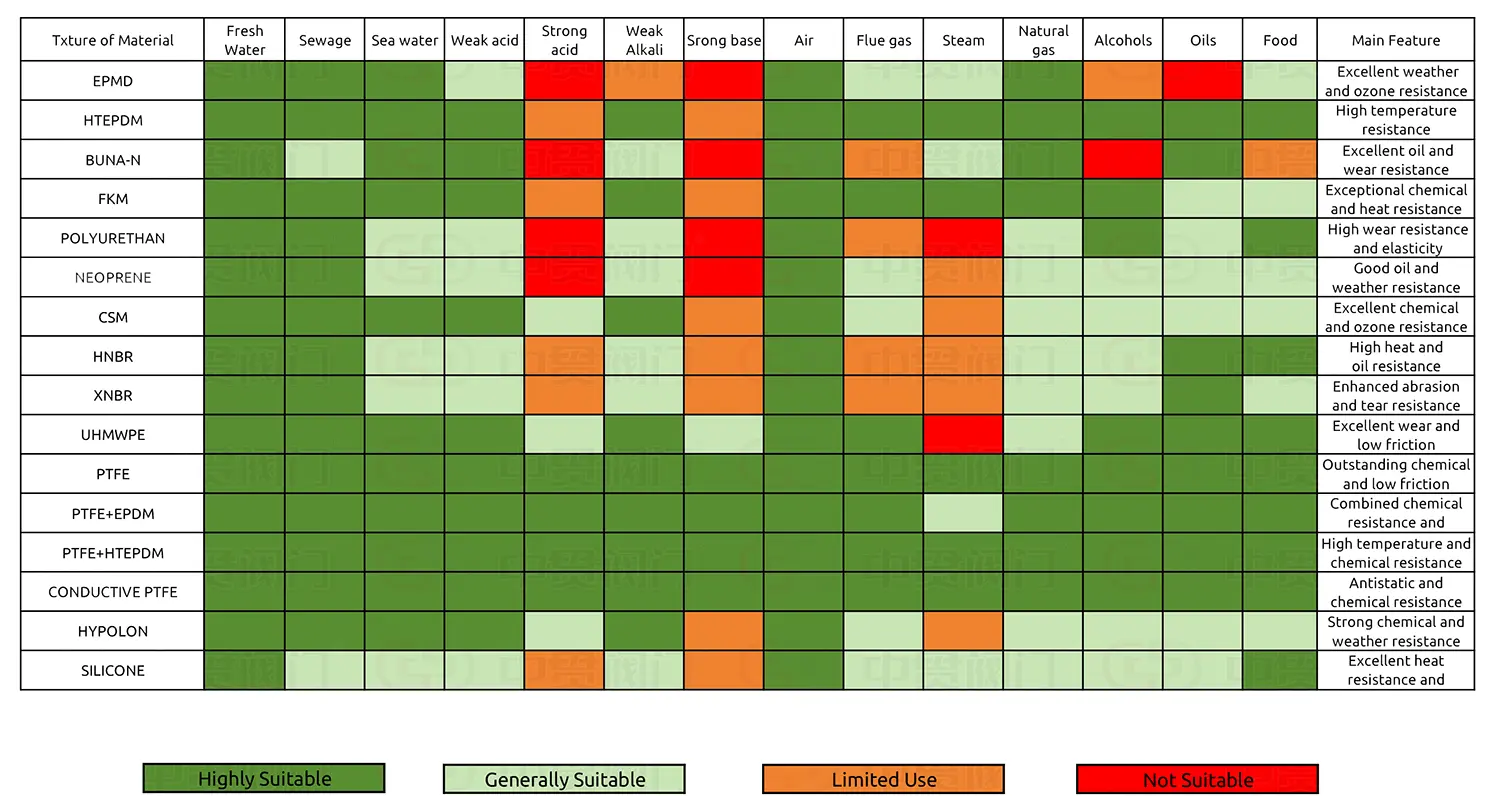

مواد لاستیکی و پلیمری مختلف دارای ویژگی های مقاومت متفاوتی در برابر آب، مواد شیمیایی، روغن، دما و محیط های خاص هستند.
| جنس صندلی | رسانه مناسب | مشخصات مواد |
| EPDM | آب شیرین، فاضلاب، آب دریا، هوا، گاز دودکش | سازگاری خوب با آب، مقاومت در برابر آب و هوا و مقاومت در برابر ازن؛ برای روغن معدنی نامناسب |
| HTEPDM | آب با دمای بالاتر، آب دریا، شرایط بخار | عملکرد دما در مقایسه با EPDM استاندارد بهبود یافته است |
| NBR (BUNA-N) | روغن معدنی و رسانه های حاوی روغن | مقاومت خوب روغن و مقاومت در برابر سایش |
| HNBR / XNBR | روغن صنعتی و کاربردهای مرتبط با سایش | مقاومت بهبود یافته در مقایسه با NBR معمولی |
| FKM | محیط های شیمیایی و شرایط دمای بالاتر | مقاومت شیمیایی و دما قوی |
| PTFE | اسید قوی، قلیایی قوی، رسانه های شیمیایی خورنده | پایداری شیمیایی عالی و اصطکاک کم |
| PTFE + EPDM | کاربردهای ترکیب آب و شیمیایی | ترکیبی از مقاومت شیمیایی PTFE با خاصیت ارتجاعی لاستیک |
| PTFE + HTEPDM | کاربردهای شیمیایی در دمای بالاتر | مناسب برای محیط های شیمیایی پیچیده |
| PTFE رسانا | خطوط لوله شیمیایی ضد الکتریسیته ساکن | مقاومت PTFE را با خواص رسانایی حفظ می کند |
| سیلیکون | مواد غذایی و تمیز کردن برنامه های کاربردی در دمای بالا | مقاومت در برابر حرارت و سازگاری با رسانه های تمیز |
برای تامین آب، تصفیه فاضلاب و سیستم های آب دریا، EPDM و HTEPDM معمولا انتخاب می شوند زیرا این مواد در محیط های مبتنی بر آب عملکرد خوبی دارند. با این حال، آنها برای تماس با روغن معدنی مناسب نیستند.
برای خطوط لوله مربوط به نفت، مواد NBR، HNBR، XNBR یا FKM مناسب تر هستند زیرا مقاومت بهتری در برابر تورم نفت و خرابی آب بندی دارند.
برای خطوط لوله شیمیایی حاوی رسانه های تهاجمی، مواد کامپوزیت PTFE و PTFE سازگاری شیمیایی گسترده تری را ارائه می دهند. PTFE رسانا را می توان در صورت وجود الزامات ضد استاتیک نیز در نظر گرفت.
برای پردازش مواد غذایی یا کاربردهای تمیز در دمای بالا، سیلیکون و سایر مواد آب بندی مناسب سازگار با مواد غذایی را می توان با توجه به شرایط عملیاتی انتخاب کرد.
طرح های مختلف شیر پروانه ای با توجه به شرایط عملیاتی انتخاب می شوند. ساختار متحدالمرکز معمولاً در خطوط لوله آب، تاسیسات و به طور کلی صنعتی استفاده می شود، در حالی که سازه های غیرمرکز اغلب برای کاربردهای با دمای بالاتر، فشار بالاتر یا آب بندی فلزی در نظر گرفته می شوند.
| مورد مقایسه | شیر پروانه ای متحدالمرکز | شیر پروانه ای دوگانه غیرعادی | شیر پروانه ای غیرعادی سه گانه |
| طراحی آب بندی | آب بندی صندلی الاستیک با ساختار دیسک مرکزی | دیسک افست و طراحی شفت | ساختار چند افست با آب بندی فلزی |
| الزامات نصب | قابلیت آب بندی دو طرفه | بسیاری از طرح ها نیاز به توجه جهت جریان دارند | معمولاً جهت نصب صحیح نیاز دارد |
| گزینه های صندلی | سری EPDM، NBR، FKM، PTFE، سیلیکون و مواد دیگر | صندلی نرم یا فلزی بسته به طراحی | محلول های صندلی عمدتا فلزی |
| وزن سازه | ساختار سبک | وزن متوسط | وزن بیشتر به دلیل ساختار پیچیده |
| تعمیر و نگهداری | ساختار ساده جایگزینی صندلی | سیستم آب بندی پیچیده تر | پیچیدگی تعمیر و نگهداری بالاتر |
| برنامه های کاربردی معمولی | آب، فاضلاب، آب دریا، HVAC، رسانه های شیمیایی ضعیف | کاربردهای صنعتی با دمای متوسط | کاربردهای در دمای بالا و فشار بالا |

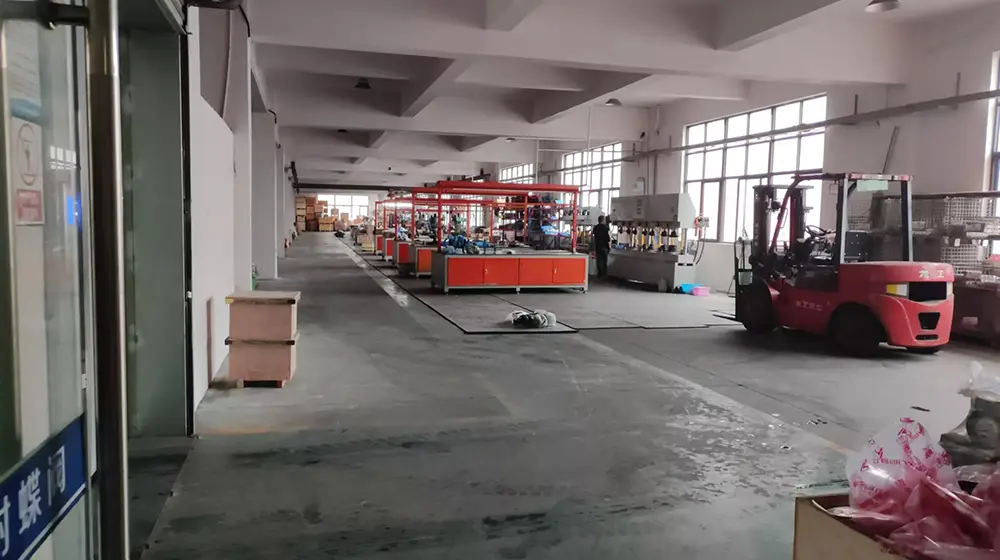

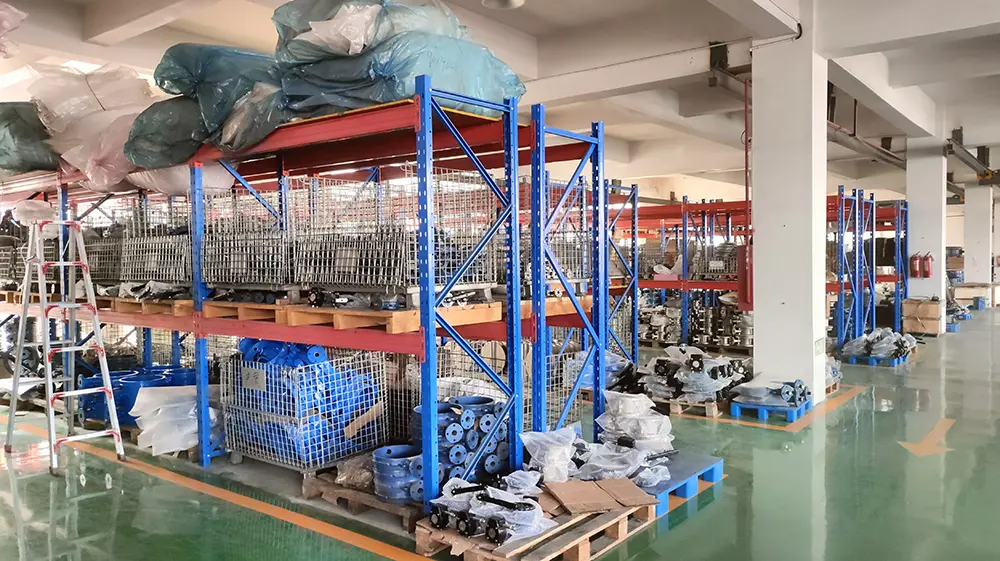

ژجیانگ Zhongguan Valve Manufacture Co., Ltd. در Oubei، Yongjia، Wenzhou، Zhejiang واقع شده است، منطقه ای که برای تولید پمپ و شیر شناخته شده است. این شرکت بیش از 20 سال تجربه در صنعت شیرآلات دارد و منابع تولید را در تیانجین و ونژو اداره می کند.
سیستم تولید، تولید شیر پروانه ای، مونتاژ، تست فشار، نصب صندلی سوپاپ، نصب آستین شفت و علامت گذاری محصول را پوشش می دهد. محدوده تولید شیر پروانه ای اصلی شامل DN40 تا DN1600 است که طرح های ویفر، بند، بخش U و فلنج را پوشش می دهد.
Zhongguan مورد نیاز استگواهینامه های ISOبرای شیرهای تولید شده و می تواند ارائه دهدصندلی های شیر دارای گواهی WRASدر صورت نیاز
قبل از نصب، سطوح آب بندی خط لوله و شیر باید تمیز شوند تا گرد و غبار، ماسه و سایر ذرات که ممکن است بر عملکرد آب بندی تأثیر بگذارند، حذف شوند. تراز فلنج باید به دقت بررسی شود زیرا استرس نصب ناهموار ممکن است بر عملکرد شیر تأثیر بگذارد.
در حین نصب، اتصال محرک باید تأیید شود تا از حرکت صاف باز و بسته شدن اطمینان حاصل شود. گشتاور محرک باید با نیاز عملکرد سوپاپ مطابقت داشته باشد تا از نیروی بیش از حد یا عملکرد ناکافی جلوگیری شود.
در طول حمل و نقل، تجهیزات بالابر باید به جای محرک یا میل سوپاپ در اطراف بدنه شیر وصل شود تا از اجزای انتقال محافظت شود.
بازرسی منظم باید شامل بررسی عملکرد سوپاپ، وضعیت محرک و الزامات روانکاری با توجه به محیط نصب باشد. ممکن است برای محرک هایی که در فضای باز یا شرایط سخت نصب شده اند، حفاظت اضافی لازم باشد.
رسانه های قابل اجرا به مواد صندلی انتخاب شده بستگی دارد. EPDM معمولا برای سیستم های آب و فاضلاب استفاده می شود، مواد مبتنی بر NBR برای رسانه های مرتبط با روغن مناسب هستند و مواد PTFE برای محیط های شیمیایی قوی تر استفاده می شود.
انتخاب باید نوع متوسط، دما، غلظت شیمیایی و فرکانس کاری را در نظر بگیرد. Zhongguan مواد آب بندی مناسب را با توجه به شرایط واقعی خط لوله انتخاب می کند.
بله. با مواد مقاوم در برابر خوردگی مناسب، از جمله انتخاب صندلی مناسب و مواد اجزای داخلی، می توان آن را در خطوط لوله مربوط به آب دریا اعمال کرد.
دریچه‌های پروانه‌ای Zhongguan عمدتاً درجه‌بندی فشار PN10-PN16 را پوشش می‌دهند که معمولاً در سیستم‌های خط لوله آب، آب و برق و صنعتی استفاده می‌شود.
شیر پروانه ای متحدالمرکز Zhongguanترکیبی از یک ساختار فشرده با چندین گزینه مواد آب بندی است که به پیکربندی شیر اجازه می دهد تا با رسانه های مختلف خط لوله و شرایط عملیاتی مطابقت داشته باشد. Zhongguan از طریق تجربه طولانی مدت تولید شیر، کنترل انتخاب مواد و فرآیندهای بازرسی تولید، تنظیمات شیر را برای تصفیه آب، سیستم های دریایی، گردش HVAC و کاربردهای خط لوله صنعتی ارائه می دهد.
