دریچه های پروانهمؤلفه های اساسی در کاربردهای مختلف صنعتی هستند و کنترل جریان کارآمد در سیستم های لوله کشی را فراهم می کنند. طراحی ساده ، قابلیت اطمینان و مقرون به صرفه بودن آنها ، آنها را به یک انتخاب محبوب برای تنظیم مایعات و گازها تبدیل می کند. در زیر ، ما ساختار ، اصل کار و مشخصات کلیدی دریچه های پروانه را تجزیه می کنیم تا به شما در درک عملکرد و مزایای آنها کمک کنیم.

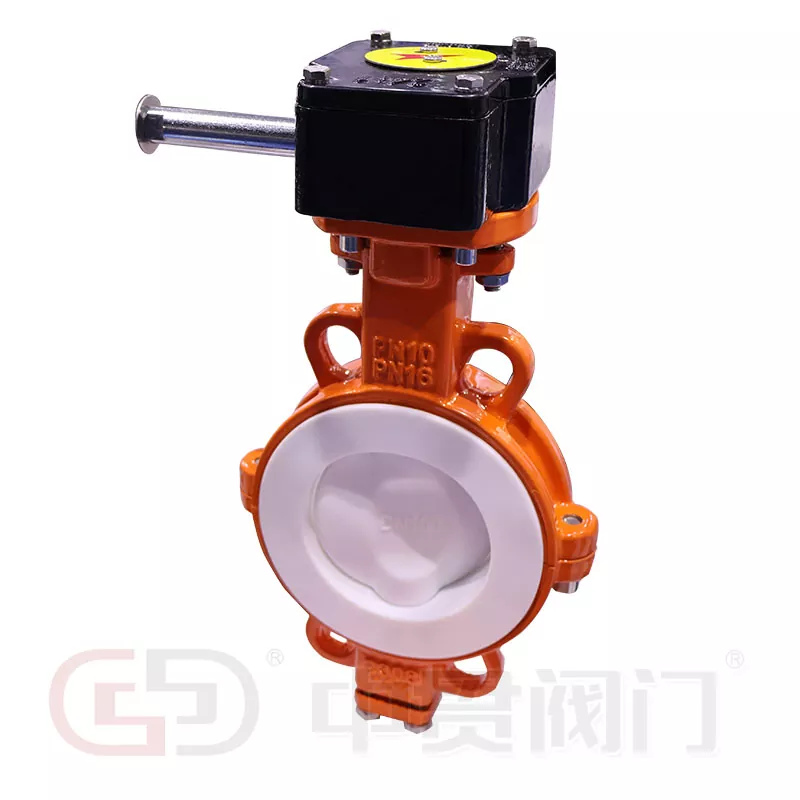

شیر پروانه ای از چندین قسمت اساسی تشکیل شده است:
بدنه: به طور معمول از موادی مانند چدن ، استیل ضد زنگ یا PVC ساخته شده است ، بدنه دارای اجزای داخلی است.
دیسک: یک دیسک دایره ای که بر روی یک شافت چرخان نصب شده است ، که جریان را با محوری در بدنه دریچه کنترل می کند.
ساقه: دیسک را به محرک متصل می کند و چرخش را فعال می کند.
جایگاه: هنگام بسته شدن شیر ، یک مهر و موم محکم بین دیسک و بدن فراهم می کند. مواد متداول شامل EPDM ، ویتون یا PTFE است.
محرک: شیر را به صورت دستی ، برقی یا پنوماتیک برای چرخش دیسک کار می کند.
عملکرد شیر پروانه ای ساده است. هنگامی که محرک ساقه را می چرخاند ، دیسک به صورت موازی یا عمود بر جریان حرکت می کند. در موقعیت باز ، دیسک با جریان تراز می شود و باعث کاهش حداقل فشار می شود. هنگام بسته شدن ، دیسک 90 درجه می چرخد تا جریان به طور کامل مسدود شود. عملیات چهارم چرخش ، خاموش یا تنظیم سریع را تضمین می کند و دریچه های پروانه ای را برای برنامه های کاربردی که نیاز به پاسخ سریع دارند ایده آل می کند.
دریچه های پروانه ای در اندازه های مختلف ، رتبه بندی فشار و مواد متناسب با نیازهای متنوع در دسترس هستند. در زیر یک نمای کلی از مشخصات استاندارد آورده شده است:
جدول 1: استاندارددریچهمشخصات
| پارامتر | جزئیات |
|---|---|
| دامنه اندازه | 2 اینچ تا 48 اینچ |
| امتیاز فشار | حداکثر 740 psi (کلاس 150/300) |
| دامنه دما | -40 درجه فارنهایت تا 600 درجه فارنهایت (-40 درجه سانتیگراد تا 315 درجه سانتیگراد) |
| مواد بدن | چدن ، استیل ضد زنگ ، آهن انعطاف پذیر ، PVC |
| مواد دیسک | فولاد ضد زنگ ، برنز آلومینیوم ، روکش شده |
| صندلی | EPDM ، NBR ، ویتون ، PTFE |
| انواع عملیاتی | اهرم ، دنده ، برقی ، محرک های پنوماتیک |
لیست برنامه های مشترک:
سیستم های تصفیه آب و فاضلاب
صنایع شیمیایی و پتروشیمی
HVAC و سیستم های حفاظت از آتش
پردازش غذا و نوشیدنی
برنامه های دارویی و بهداشتی
دریچه های پروانه مزایای مختلفی از جمله طراحی جمع و جور ، ساخت و ساز سبک و نیازهای کم نگهداری را ارائه می دهند. توانایی آنها در رسیدگی به ظرفیت های بزرگ جریان با حداقل افت فشار ، آنها را نسبت به بسیاری از انواع شیر جایگزین برتر می کند. علاوه بر این ، تطبیق پذیری شیر پروانه ای به آن اجازه می دهد تا در برنامه های پرتاب و خاموش/خاموش عملکرد خوبی داشته باشد.
هنگام انتخاب دریچه پروانه ، عواملی مانند سازگاری سیال ، رتبه بندی فشار دمای فشار و روش فعال سازی را برای اطمینان از عملکرد بهینه در نظر بگیرید. دریچه های پروانه ای با ساخت و ساز قوی و کارآمد خود ، یک انتخاب برتر برای مهندسین و متخصصان صنعت در سراسر جهان هستند.
