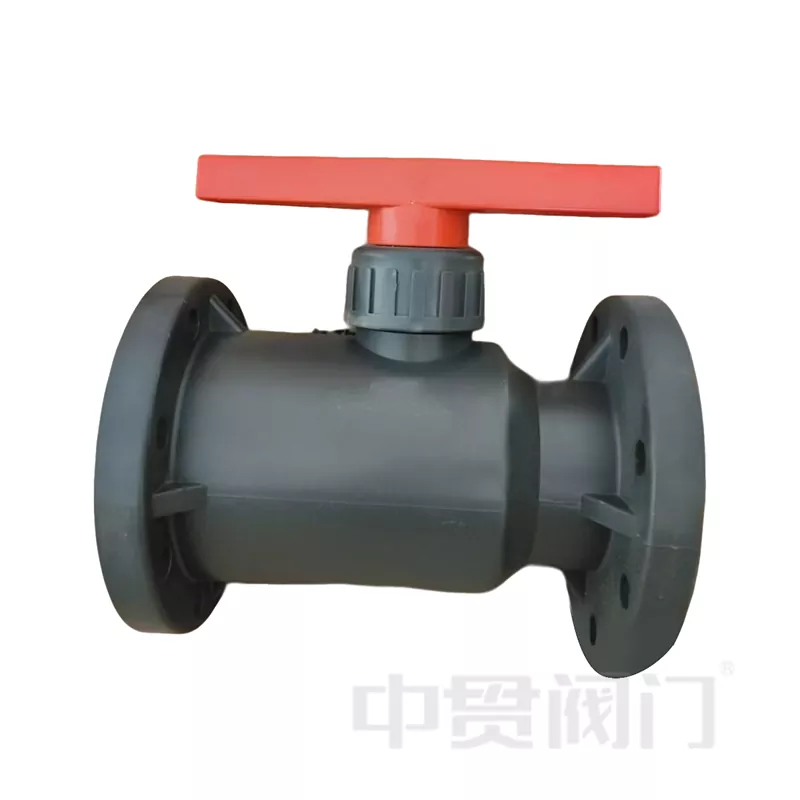

دریچه توپ شناور چیست؟

Aدریچه توپ شناورنوعی دریچه چهارم چرخش است که در آن توپ از نظر جسمی توسط ساقه یا شافت در هر دو انتها ثابت نمی شود. در عوض ، آن را درون بدنه دریچه "شناور" می کند ، که فقط با فشار صندلی های دریچه در محل نگهداری می شود.

این اجازه می دهد تا توپ تحت فشار مایعات کمی به پایین دست حرکت کند و به صندلی پایین دست فشار بیاورد تا یک مهر و موم محکم ایجاد شود.

ویژگی های کلیدی عبارتند از:

ساخت و ساز دو قطعه یا سه تکه

یک توپ توخالی با سوراخ (سوراخ)

یک ساقه مجهز به بالا که توپ را می چرخاند

مهر و موم شده از طریق حرکت توپ ، نه حرکت صندلی

این طرح شناور به ویژه در سیستم های فشار کم و متوسط ​​که در آن آب بندی دو جهته بدون پیچیدگی یا هزینه اضافی مونتاژ Trunnion مورد نیاز است ، به خوبی کار می کند.

چگونهدریچه های توپ شناورکار

کلید عملکرد یک شیر توپ شناور در مکانیسم آب بندی فعال شده با فشار آن نهفته است. بر خلاف دریچه های نصب شده Trunnion ، جایی که توپ ثابت است و صندلی برای ایجاد یک مهر و موم حرکت می کند ، یک شیر توپ شناور به جابجایی توپ متکی است تا جریان را مهر کند.

در اینجا نحوه عملکرد آن قدم به قدم آورده شده است:

اصل عملیاتی

مایعات تحت فشار وارد بدن دریچه می شوند

فشار باعث می شود توپ - به راحتی بین دو صندلی - کمی به پایین دست حرکت کند

این حرکت توپ را محکم به صندلی پایین دست فشار می دهد

فشرده سازی حاصل باعث ایجاد مهر و موم می شود که از نشت جلوگیری می کند

این روش حتی با ساخت و ساز نسبتاً ساده و یک ساقه واحد ، یک خاموشی قابل اعتماد را امکان پذیر می کند.

آب بندی دو جهته (با محدودیت)

بیشتر دریچه های توپ شناور آب بندی دو جهته را ارائه می دهند ، به این معنی که می توانند جریان را از هر جهت مسدود کنند. با این حال ، کیفیت آب بندی به دلیل حرکت پایین دست توپ به طور معمول در جهت فشار بهتر است.

برخی از طرح ها شامل کمک های آب بندی ثانویه هستند ، مانند:

صندلی های بهاری برای تقویت تماس

مواد صندلی نرم یا الاستومریک برای سازگاری بهتر

دستگاه های ضد استاتیک برای کاربردهای گاز

بررسی گشتاور

از آنجا که توپ در حین کار تغییر می کند ، دریچه های توپ شناور معمولاً به گشتاور بیشتری نسبت به دریچه های Trunnion نیاز دارند - به ویژه تحت فشار زیاد.

این مهم است هنگام انتخاب محرک ها یا استراتژی های عملکرد دستی ، به ویژه در:

سیستم های دریچه خودکار

خطوط سیال با فشار بالا

برنامه های کاربردی با ویسکوزیته بالا

خلاصه

دریچه توپ شناور با اجازه دادن توپ به پایین دست و فشار دادن به داخل صندلی ، برای بسیاری از مصارف صنعتی متداول ، به صورت ساده ، مؤثر و جمع و جور مهر و موم می شود.
