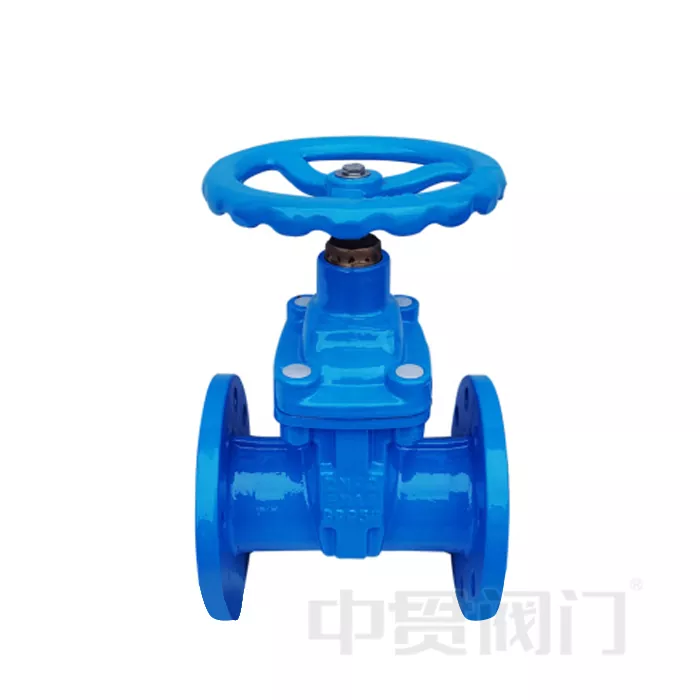

دریچه درب صندلی ارتجاعی طرح ساقه بدون افزایش

طراحی ساقه مخفی: مهره میل سوپاپ به صفحه دروازه متصل می شود و هنگامی که شیر باز و بسته می شود، میل سوپاپ فقط بدون بلند شدن (با حرکت توسط چرخ دستی یا گیربکس) می چرخد ​​و باعث صرفه جویی در فضای نصب و مناسب برای محیط های زیرزمینی یا باریک می شود.

مهر و موم نرم الاستیک: صفحه دروازه با مواد الاستیک مانند لاستیک یا پلی اورتان (فرآیند کپسوله سازی یکپارچه) پوشانده شده است، که یک تناسب محکم با نشیمنگاه سوپاپ ایجاد می کند، با عملکرد آب بندی خوب، و می تواند سایش جزئی را جبران کند.

جنس بدنه سوپاپ: معمولاً چدن (HT200، QT400)، چدن داکتیل یا فولاد ضد زنگ، و حفره داخلی با رزین اپوکسی برای محافظت در برابر خوردگی پوشش داده شده است.

طراحی بدون سوراخ های انحرافی: برخی از مدل های صفحات دروازه سازه های جامد هستند، مناسب برای شرایط کاری کاملا باز/کاملا بسته و برای تنظیم جریان مناسب نیستند.

چهار مورد بالا ساختار اصلی شیر دروازه صندلی ارتجاعی طراحی ساقه بدون افزایش است

برنامه

تامین آب شهری: شبکه خط لوله اصلی، سیستم تامین آب ثانویه.

سیستم حفاظت از آتش: خط لوله حفاظت از آتش مرطوب / خشک.

خطوط لوله ساختمان: تامین آب و زهکشی ساختمان، آب در حال گردش HVAC.

زمینه صنعتی: تصفیه فاضلاب، رسانه های شیمیایی (مواد آب بندی باید با توجه به محیط انتخاب شود)

ویژگی های اصلی شیر دروازه صندلی ارتجاعی طرح ساقه بدون افزایش چیست؟

آب بندی دو طرفه: می تواند به طور موثر تحت فشار رو به جلو و معکوس، بدون محدودیت جهت جریان محیط، آب بندی شود.

مقاومت جریان کم: هنگامی که به طور کامل باز می شود، کانال مستقیم است، با مقاومت سیال کم، مناسب برای موقعیت های جریان بالا.

مقاوم در برابر خوردگی و بادوام: بدنه شیر اغلب با رزین اپوکسی پوشانده می شود و لاستیک مهر و موم آن در برابر خوردگی مقاوم است و عمر طولانی دارد.

تعمیر و نگهداری آسان: حلقه آب بندی را می توان جایگزین کرد و برخی از طرح ها از تعمیر و نگهداری آنلاین بدون جدا کردن شیر پشتیبانی می کنند.

رسانه های قابل استفاده: رسانه های غیر خورنده مانند آب، فاضلاب، هوا، و غیره (دمای عموما≤80℃).

سفارشی سازی و صدور گواهینامه OEM/ODM

پشتیبانی کامل از سفارشی سازی

گزینه های مورد سفارشی سازی

رنگ بدنه سری رنگ RAL موجود است (استاندارد: آبی RAL 5005)

ضخامت پوشش پوشش پودری اپوکسی، 250-400 میکرون قابل تنظیم

نام تجاری آرم ریخته گری روی بدنه / مارک لیزری / پلاک فولاد ضد زنگ

حالت عملکرد چرخ دستی / گیربکس / محرک الکتریکی / محرک پنوماتیک

فلنج استاندارد GB / ANSI / BS / DIN / JIS اختیاری است

بسته بندی بسته بندی صادراتی خنثی / بسته بندی برند مشتری

گواهینامه ها و استانداردها: سیستم مدیریت کیفیت ISO 9001:2015. مطابق با GB/T 24924, AWWA C509, EN 1171. گزارش تست کارخانه با مهر CNAS در هر دسته موجود است. می تواند در صورت درخواست، گواهی مبدا، فرم E، CIQ را ارائه دهد.

قدرت کارخانه و تولید

حتی زمانی که دمای تابستان از 38 درجه سانتیگراد (100 درجه فارنهایت) فراتر می رود، کارگران خط مقدم ما همچنان در حال انجام وظیفه هستند و برای اطمینان از تولید و تحویل به موقع شیرهای پروانه ای، شیرهای دروازه، شیرهای توپی و سایر محصولات اصلی برای مشتریان داخلی و خارجی، اضافه کار می کنند. ما اخیراً تولید چندین سفارش خارج از کشور را تکمیل کرده‌ایم که عمدتاً شامل شیرهای پروانه‌ای و دریچه‌های دروازه هستند که به آرامی بسته‌بندی شده و به کشورهای مشتریان ارسال شده‌اند.

اطلاعات نمایشگاه

ما در ASIAWATER 2026 در کوالالامپور، مالزی (آوریل 2026) شرکت خواهیم کرد. به غرفه ما خوش آمدید

خدمات پس از فروش و جزئیات حمل و نقل

هر شیر قبل از خروج از کارخانه تحت آزمایش فشار دقیق و بازرسی مواد قرار می گیرد. 12-18 ماه ضمانت بر اساس شرایط قرارداد موجود است.

زمان نمونه: 7 روز برای اندازه های استاندارد (DN50-DN300). زمان سفارش انبوه: 30 روز برای سفارش کانتینر.

بسته بندی برای صادرات: بسته بندی چوبی استاندارد / بسته بندی پالت با گواهی بخور. صفحه های فلنج با کلاه های پلاستیکی محافظت می شوند. پشتیبانی از قطعات یدکی: حلقه های لاستیکی صندلی، حلقه های O و مهره های ساقه به مدت 5 سال در دسترس هستند.

کاربردهای صنعتی

از تجربه واقعی پروژه ما:

کارخانه آبکاری در ژجیانگ: جایگزینی با شیرهای توپی PVC Zhongguan، مشکل خوردگی طولانی مدت را حل کرد، نزدیک به 200000 یوان در هزینه نگهداری سالانه صرفه جویی کرد.

کارخانه تصفیه فاضلاب در شاندونگ: پس از ارزیابی در محل توسط تیم فنی ما، دریچه‌های فولاد ضد زنگ اصلی را با شیرهای Zhongguan جایگزین کردیم، عمر مفید از 6 ماه به بیش از 5 سال افزایش یافت.

شرکت بزرگ دارویی در جیانگ سو: پس از تغییر به محلول های شیر Zhongguan در کل خط، فرکانس نگهداری به طور قابل توجهی کاهش یافت، خلوص محصول 0.3٪ افزایش یافت.

پیشینه کارخانه ما

ژجیانگ Zhongguan Valve Manufacture Co., Ltd. در سال 2019 با تیمی با بیش از 19 سال تجربه در صنعت شیرآلات تاسیس شد. واقع در Oubei، Yongjia، Wenzhou، ژجیانگ (شهر زادگاه پمپ ها و شیرها). ما دو پایگاه تولید در تیانجین و ونژو داریم.

محصولات اصلی: شیرهای پروانه ای، شیرهای دروازه ای، شیرهای توپی، شیرهای چک، صافی، شیرهای کنترلی. محدوده اندازه: DN40 تا DN1600 (سایزهای بزرگتر در صورت درخواست موجود است).

یکپارچه سازی زنجیره تامین: پایگاه شمالی بر روی مواد چدنی تمرکز دارد. پایگاه جنوبی بر روی مواد فولادی ریخته گری تمرکز دارد. ما زنجیره تامین شیر آب (شمال) و زنجیره تامین شیر صنعتی (جنوب) را ادغام می کنیم تا انتخاب محصول غنی تری را به مشتریان ارائه دهیم.
