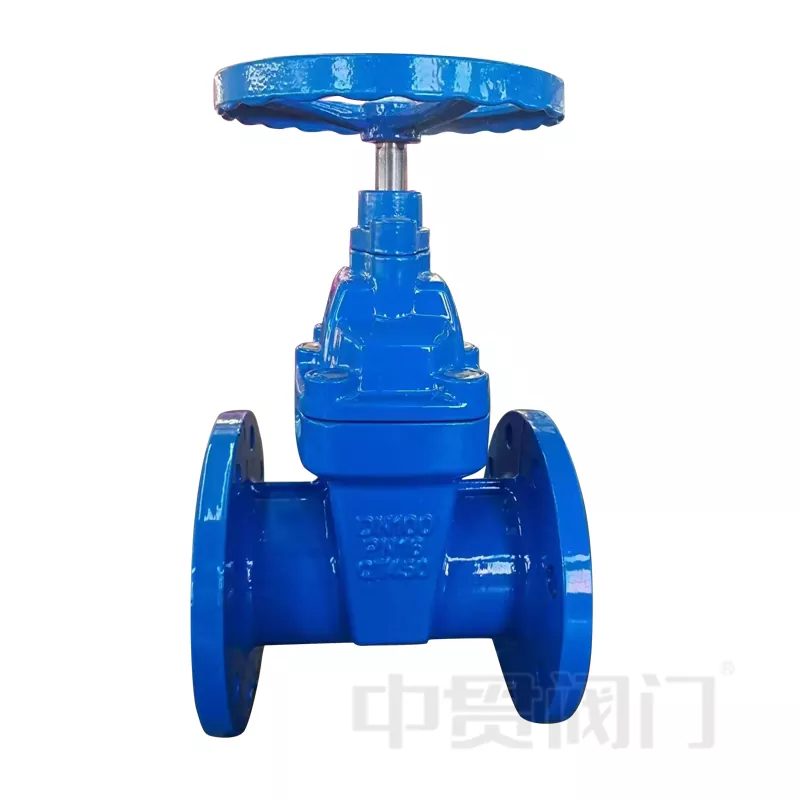

شیر دریچه مهر و موم برنجی JIS 5k یا 10k

به عنوان یک تامین کننده چینی، شیر دریچه مهر و موم برنجی JIS 5k or 10k Zhongguan Valve یک محصول شیر دروازه ای است که دقیقاً مطابق با استانداردهای صنعتی ژاپن تولید می شود و به طور گسترده در بازار آسیای جنوب شرقی استفاده می شود. این محصول با JIS B2032 (استاندارد شیر دروازه) و JIS B2071/JIS B2220 (استانداردهای انتهای فلنج) مطابقت دارد و اساساً در سیستم های لوله کشی برای رسانه های معمولی مانند آب، بخار و روغن استفاده می شود.

توضیحات مفصل

استانداردها و رتبه بندی فشار

این شیر دریچه مهر و موم برنجی JIS 5k یا 10k برای برآورده کردن الزامات رایج خط لوله JIS تولید شده است و به راحتی با سیستم های استاندارد ژاپنی موجود مطابقت دارد.

استاندارد طراحی:

JIS B2032 (دریچه دروازه)

استاندارد فلنج:

JIS B2220

کلاس فشار:

JIS 5K - مناسب برای سیستم های کم فشار

JIS 10K - تقریباً PN16 (1.6 مگاپاسکال)

محدوده اندازه اسمی:

DN15 - DN600

1/2 اینچ - 24 اینچ

(محدوده اندازه واقعی بستگی به ظرفیت تولید دارد)

پارامترهای فنی

پارامترهای فنی - شیر دریچه مهر و موم برنجی JIS 5K / 10K

توضیحات ساختار و مواد

شیر دریچه مهر و موم برنجی JIS 5k or 10k ساختاری کلاسیک و قابل اعتماد دارد که بر دوام و پایداری آب بندی تمرکز دارد.

• بدنه و کاپوت سوپاپ

جنس: برنج یا برنز (مس ریخته‌گری شده)

مقاومت در برابر خوردگی خوب

مناسب برای محیط های غیر خورنده مانند آب و بخار

به طور گسترده در سیستم های ساختمانی و صنعتی استفاده می شود

سطح آب بندی فلز آلیاژ مس

سطح نیکل یا کروم اندود اختیاری برای بهبود مقاومت در برابر سایش

گزینه مهر و موم نرم (PTFE) برای شرایط کاری خاص موجود است

• اتصال و عملیات

اتصال فلنجی، کاملاً سازگار با خطوط لوله استاندارد JIS

عملکرد استاندارد: چرخ دستی

اختیاری: گیربکس (برای اندازه های بزرگ)، محرک الکتریکی (تقاضای اتوماسیون)

مزایای محصول

طراحی مهر و موم فلزی برنجی

مقاومت بهتر در برابر دمای بالا در مقایسه با مهر و موم لاستیکی

عملکرد آب بندی پایدار در طول استفاده طولانی مدت

مقاومت در برابر جریان کمance

طراحی تمام سوراخ

کاهش افت فشار، مناسب برای خطوط لوله با جریان بالا

Lعمر سرویس

مواد برنجی در برابر پوسته پوسته شدن و اکسیداسیون مقاومت می کند

فرکانس نگهداری پایین

محدوده کاربرد گسترده

سیستم های آب

خطوط لوله بخار

نفت و رسانه های صنعتی عمومی

(برای محیط های خورنده، درمان با مواد ویژه توصیه می شود)

اصل کار

سوپاپ با چرخاندن چرخ دستی کار می کند تا ساقه و صفحه دروازه را به سمت بالا یا پایین هدایت کند:

هنگامی که به طور کامل باز می شود، مسیر عبور جریان مستقیم و بدون مانع است

در صورت بسته شدن، سطوح آب بندی آلیاژ مس محکم می شوند تا از نشتی جلوگیری شود

ساختار ساده عملکرد پایدار و نگهداری آسان را تضمین می کند

این طراحی باعث می شود که شیر برای باز و بسته شدن مکرر در سیستم های صنعتی و ساختمانی مناسب باشد.

برنامه های کاربردی معمولی

صنایع شیمیایی

گیاهان دارویی کارخانه های فرآوری مواد غذایی

سیستم های ساختمان

سیستم های HVAC

تامین آب و زهکشی

سیستم های انرژی و گرمایش

خطوط لوله بخار اتاق دیگ بخار

ایستگاه های تبادل حرارت
