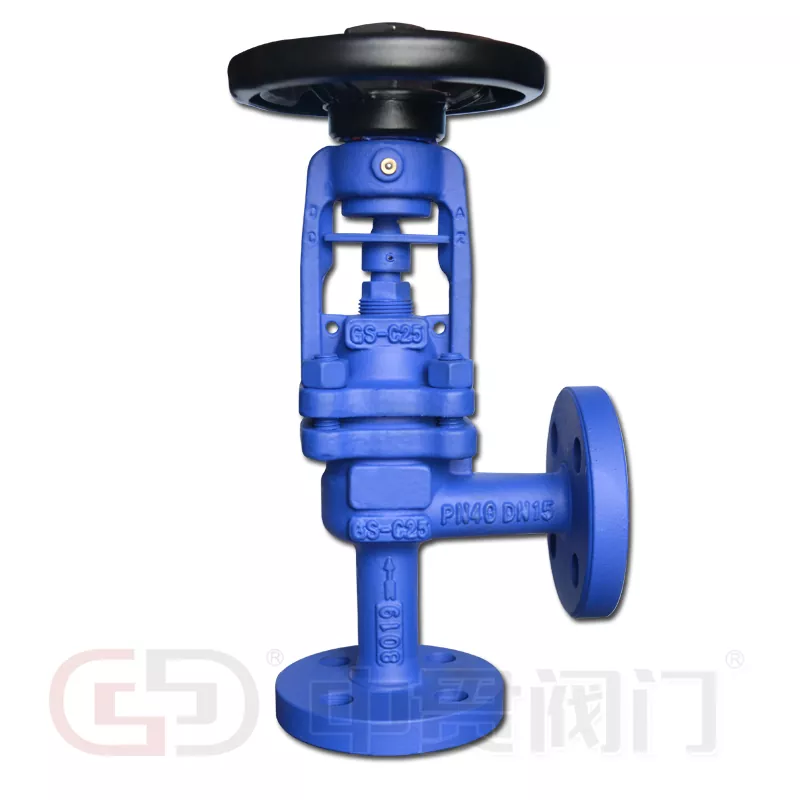

شیر گلوب زاویه ای آب بندی شده استاندارد DIN

Zhongguan تامین می کندشیر گلوب زاویه ای آب بندی شده استاندارد DINبرای تهیه خط لوله صنعتی، ترکیب ساختار بدنه با زاویه 90 درجه با آب بندی ساقه دم فلزی برای بخار، روغن حرارتی، آب گرم، گازهای فرآیند و سیستم های آمونیاک. این شیر در مواد بدنه از جمله چدن، چدن داکتیل، فولاد چدنی، و فولاد ضد زنگ، با گزینه‌های دمنده در SS304، SS316، SS316L، SS310S و Hastelloy C موجود است. محدوده اندازه مشخص شده DN15–DN400، با درجه‌بندی فشار–PN حداکثر 06 درجه حرارت PN01 است.

طراحی الگوی زاویه ای برای لوله کشی صنعتی

بدنه الگوی زاویه ای جریان را از طریق 90 درجه تغییر جهت می دهد و تغییر جهت را در ساختار شیر ادغام می کند. این ترتیب می تواند یک زانویی مجزا را در طرح های لوله کشی سازگار حذف کند، تعداد اتصالات را کاهش دهد و نصب را در فضاهای محدود ساده کند.

• مسیریابی فشرده خط لوله:تغییرات جهت جریان را در محل دریچه یکپارچه می کند.
• تنظیم جریان:دیسک و نشیمنگاه سوپاپ کره ای عبور رسانه فرآیند را کنترل می کنند.
• عملکرد خاموش کردن:ساختار نشیمنگاه از ایزولاسیون در سیستم های سیال صنعتی پشتیبانی می کند.
• دسترسی به تعمیر و نگهداری:مجموعه کلاه و ساقه دسترسی به اجزای عملکرد داخلی را فراهم می کند.

ساختار آب بندی دم فلزی

دم فلزی ساقه متحرک را احاطه کرده و در حین کار دریچه منبسط یا منقبض می شود. این یک مانع بین محیط فرآیند و محیط خارجی ایجاد می کند و وابستگی به بسته بندی معمولی به عنوان مهر و موم اولیه ساقه را کاهش می دهد.

آب بندی دوگانه با دم و بسته بندی

آرایش آب بندی یک دم فلزی را با بسته بندی PTFE یا گرافیت ثانویه ترکیب می کند.

• آب بندی اولیه:دم نشتی متوسط ​​فرآیند در امتداد ساقه دریچه را محدود می کند.
• آب بندی ثانویه:در صورت از دست دادن یکپارچگی دم، بسته بندی یک مانع اضافی ایجاد می کند.
• پایداری عملیاتی:مواد دم مناسب و خدمات پشتیبانی طراحی مکانیکی صدا در سیستم هایی که در معرض دماهای بالا و عملکرد مکرر شیر قرار دارند.

این پیکربندی به ویژه برای کاربردهای بخار، روغن حرارتی و گاز فرآیندی که کنترل نشت خارجی مهم است، مرتبط است.

مواد و مشخصات فنی

انتخاب مواد برای شرایط عملیاتی مختلف

• GG25 و GGG40:گزینه‌های چدن و ​​چدن داکتیل برای سیستم‌های آب صنعتی و تاسیساتی با رتبه‌بندی عملیاتی قابل اجرا.
• 1.0619+N (GS-C25):فولاد ریخته گری برای کاربردهای صنعتی حاوی فشار.
• 1.4308 (CF8) و 1.4408 (CF8M):گزینه های فولاد ضد زنگ برای خدماتی که نیاز به مقاومت در برابر خوردگی دارند.
• زیر SS316L و SS310S:نمرات جایگزین فولاد ضد زنگ برای محیط های مختلف شیمیایی و حرارتی.
• دم های Hastelloy C:یک گزینه آلیاژی برای برنامه های کاربردی رسانه های خورنده.
• هارد فیسینگ استلایت:سطح صندلی و دیسک اختیاری برای کاربردهایی که نیاز به مقاومت بیشتر در برابر سایش دارند.

رسانه و کاربردهای صنعتی

شیر گلوب زاویه ای مهر و موم شده استاندارد DIN برای سیستم های صنعتی که نیاز به تغییر جهت جریان، عبور سیال کنترل شده و کاهش نشت ساقه دارند، مناسب است.

• سیستم های بخار:توزیع بخار صنعتی و پردازش حرارتی - همچنین نگاه کنید بهدریچه گلوب آب بندی شده استاندارد DIN Bellows.
• مدارهای روغن حرارتی:سیستم های انتقال حرارت که در دماهای بالا کار می کنند -شیر گلوب استاندارد DINیک گزینه مستقیم مرتبط است.
• گردش آب:خطوط لوله آب سرد و گرم در تاسیسات صنعتی.
• خطوط لوله گاز فرآیند:سیستم های جابجایی گاز که در آن آب بندی ساقه یکی از نکات کلیدی طراحی است.
• گیاهان آمونیاکی:سیستم های فرآیندی که به سازگاری مواد مناسب نیاز دارند.
• تاسیسات گرمایشی:شبکه های صنعتی انتقال حرارت با استفاده از بخار یا سیالات حرارتی.

پیکربندی بدنه زاویه‌ای، تغییرات جهت جریان و عملکرد شیر را در یک مجموعه ترکیب می‌کند و آن را در طرح‌بندی لوله‌های فشرده مفید می‌سازد. برای اجزای مربوط به خط لوله، لطفاً بهشیر چک استاندارد DIN،شیر دروازه استاندارد DIN، وصافی نوع Y استاندارد DIN.

مشخصات کلیدی برای انتخاب سوپاپ

شیر استاندارد DIN Bellows Seed Angle Globe را می توان با استفاده از پارامترهای عملیاتی و نصب زیر ارزیابی کرد:

1. متوسط:بخار، روغن حرارتی، آب، آمونیاک یا گاز فرآیند.
2. شرایط عملیاتی:فشار طراحی، دمای معمولی و حداکثر دمای عملیاتی.
3. ابعاد خط لوله:اندازه DN، نوع اتصال و فضای نصب.
4. مواد مورد نیاز:بدنه، کاپوت، دم، صندلی، دیسک و مواد بسته بندی.
5. عملکرد سوپاپ:تنظیم جریان، جداسازی یا ترکیبی از هر دو.
6. استاندارد قابل اجرا:استاندارد DIN مورد نیاز، ابعاد اتصال و الزامات بازرسی.

تولید و پشتیبانی فنی Zhongguan

شرکت تولید شیر ژجیانگ Zhongguan با مسئولیت محدودبیش از 19 سال است که بر تولید و عرضه شیر متمرکز شده است، با پایگاه های تولید در تیانجین و ونژو. پایگاه تیانجین در سال 2016 تأسیس شد و به دنبال آن شرکت ژجیانگ در اوبی، یونگجیا، ونژو، در سال 2019 تأسیس شد.

طیف محصولات آن شاملدریچه های پروانه ای, دریچه های توپ, دریچه های دروازه, شیرهای چک، شیرهای پایی، صافی ها و شیرهای کنترلی. تجهیزات تولیدی شامل ماشین‌های تست فشار سوپاپ، تجهیزات نصب صندلی شیر، تجهیزات نصب آستین شفت و تجهیزات علامت‌گذاری سوپاپ است.

پشتیبانی فنی انتخاب شیر را با توجه به دمای کار و نوع متوسط ​​پوشش می دهد. بازرسی های تولید شامل تست فشار است و این شرکت گارانتی یک ساله با جایگزینی رایگان برای مسائل تایید شده مرتبط با کیفیت تحت شرایط خدمات خود ارائه می دهد. شما همچنین می توانید ما را بررسی کنیدگواهینامه هاوموارد تعاونی.

برای سیستم های بخار صنعتی، نفت حرارتی، آب و گاز،DIN استاندارد زاویه نوع دم دریچه گلوب مهر و موم شدهترکیبی از بدنه با الگوی زاویه، آب بندی ساقه دم فلزی و گزینه های مواد متعدد برای کاربردهای خط لوله صنعتی. کامل را کاوش کنیدشیر صنعتی استاندارد DINمحدوده برای اجزای خط لوله مرتبط

سوالات متداول

آیا می توان شیر را در هر جهتی نصب کرد؟

نصب باید از جهت جریان مشخص شده روی بدنه شیر پیروی کند. بدنه زاویه دارای پورت های ورودی و خروجی است، بنابراین طرح لوله کشی باید با مسیر جریان مورد نظر مطابقت داشته باشد.

علائم اولیه ساییدگی یا خرابی دم چیست؟

نشتی خارجی در اطراف ناحیه ساقه، فشار پایین دست ناپایدار یا تغییر محسوس در گشتاور عملیاتی ممکن است نشان دهنده ساییدگی دم باشد. بسته‌بندی ثانویه می‌تواند آب‌بندی موقتی ایجاد کند، اما در صورت تایید آسیب، دم‌ها باید بازرسی و تعویض شوند.

آیا می توان شیر را با یک محرک نصب کرد؟

این شیر را می توان با رابط نصب برای محرک های دستی، پنوماتیک یا الکتریکی سازگار عرضه کرد. انتخاب محرک به نیازهای گشتاور، سکته مغزی و شرایط عملکرد اندازه خاص شیر بستگی دارد.

هنگام نصب فلنج چه مواردی را باید بررسی کرد؟

تراز فلنج، نوع واشر و ترتیب سفت شدن پیچ را بررسی کنید. بار پیچ ناهموار می تواند بدنه را منحرف کند یا باعث نشتی شود، به خصوص در اندازه های بزرگتر DN و درجه فشار بالاتر.

آیا دم و اجزای صندلی جایگزین به طور جداگانه در دسترس هستند؟

دم‌های جایگزین، نشیمنگاه، دیسک و اجزای بسته‌بندی را می‌توان برای مدل‌های شیر سازگار عرضه کرد. قطعه صحیح به اندازه سوپاپ، درجه فشار، مواد بدنه و مواد دم که در ابتدا مشخص شده است بستگی دارد.با ما تماس بگیریدبا مشخصات اصلی برای یک نقل قول جایگزین.
