DIN استاندارد زاویه نوع دم دریچه گلوب مهر و موم شده

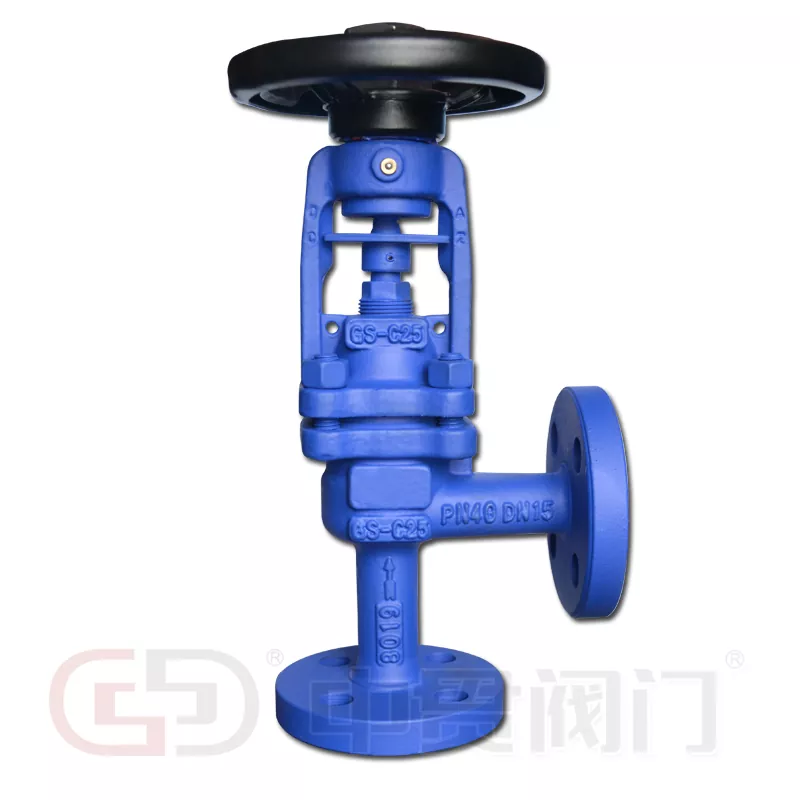

شیر استاندارد DIN Angle Type Bellows Sealed Globe نشان دهنده یک تحول حیاتی در فناوری کنترل سیال است. برخلاف شیرهای سنتی با الگوی مستقیم، این طراحی بدنه زاویه ای ذاتاً محدودیت های فضا و چالش های زهکشی رایج در شبکه های لوله کشی پیچیده را حل می کند. با تغییر جهت جریان در زاویه 90 درجه، نیاز به اتصال زانویی اضافی را از بین می برد و افت فشار و هزینه های نصب را کاهش می دهد.

توضیحات محصول و مشخصات فنی

این شیر استاندارد DIN Angle Type Bellows Sealed Globe یک الگوی زاویه صرفه جویی در فضا را با یک مهر و موم دم فلزی چند لایه ترکیب می کند. این انتخاب ارجح برای وظایف جداسازی حیاتی در روغن حرارتی، بخار فوق گرم و سیستم های گاز خطرناک است.

• مصالح ساختمانی

بدنه/کاپوت: GG25 (EN-GJL-250)، GGG40، 1.0619+N (GS-C25)، 1.4308 (CF8)، 1.4408 (CF8M)

دم: SS304، SS316، SS316L، SS310S، Hastelloy C

صندلی و دیسک: فولاد ضد زنگ با پوشش سخت Stellite (اختیاری)

• اندازه و محدوده فشار

محدوده اندازه: DN15 - DN400

درجه فشار: PN16 - PN40

محدوده دما: ≤600 درجه سانتیگراد

• برنامه های کاربردی و رسانه های معمولی

سیستم ها: سیستم های روغن داغ، سیستم های بخار، سیستم های آب سرد و گرم، کارخانه های آمونیاک.

رسانه: بخار، گازهای فرآیند، آب داغ، روغن حرارتی، آمونیاک، سیالات انتقال حرارت.

مزایای اصلی

عنصر مهر و موم دم فلزی

قلب این شیر یک دم فلزی چند لایه با شکل هیدرولیکی است. این امر باعث از بین رفتن مهر و موم دینامیکی در ساقه می شود و به طور کامل از نشت خارجی جلوگیری می کند. بر خلاف دریچه‌های معمولی که فقط بسته‌بندی می‌شوند، طراحی دم‌ها بدون انتشار گازهای گلخانه‌ای را تضمین می‌کند – که برای کارخانه‌های حساس به محیط زیست و با مسئولیت بالا حیاتی است.

هندسه دیسک بهینه شده

پروفیل دیسک مخروطی و کارآمد یک مشخصه جریان خطی و قطعی محکم (تا نرخ نشتی کلاس VI) را ارائه می دهد. این طراحی فرسایش و ارتعاش را کاهش می دهد و به طور قابل توجهی عمر سرویس را در مقایسه با شیرهای گلوب استاندارد افزایش می دهد.

سیستم آب بندی اضافی (دوز + بسته بندی)

ما یک معماری دوگانه مهر و موم را ترکیب می کنیم. مهر و موم اولیه دم فلزی است. در صورت خرابی دم (بسیار نادر)، یک بسته بندی PTFE یا گرافیت ثانویه یک مهر و موم پشتیبان فوری را فراهم می کند و ایمنی بی وقفه کارخانه را تضمین می کند.

فیتینگ گریس برای روانکاری

یک فیتینگ گریس یکپارچه اجازه روانکاری مستقیم و در حین کار ساقه، مهره ساقه و مجموعه آستین را می دهد. این امر گشتاور عملیاتی را کاهش می دهد و از تندخویی در برنامه های سیکل بالا جلوگیری می کند.

چرخ دستی ارگونومیک

این چرخ دستی که با برجستگی های غیر لغزش و قطر بهینه طراحی شده است، خستگی اپراتور را کاهش می دهد و مدولاسیون صاف و دقیقی را ارائه می دهد. ساخت و سازهای سنگین در برابر آسیب ضربه در محیط های ناهموار کارخانه مقاومت می کند.

پرسش و پاسخ - اطلاعات عملی تدارکات

س: آیا MOQ دارید؟

A: نه، ما حداقل مقدار سفارش نداریم. حتی اگر فقط به یک قطعه نیاز داشته باشید، ما آن را تولید و عرضه می کنیم. به عنوان یک کارخانه انعطاف پذیر، ما قبلا یک شیر ایمنی واحد را برای پشتیبانی از تعمیر و نگهداری فوری مشتری ارائه کرده ایم.

س: آیا می توانید استانداردهای دیگری را ارائه دهید؟

ج: بله. در حالی که تخصص اصلی ما شیر استاندارد DIN Angle Type Bellows Sealed Globe Valve است، می‌توانیم بنا به درخواست، مطابق با استانداردهای دیگر (ANSI، BS، JIS) تولید کنیم. به سادگی استاندارد و کلاس فشار مورد نیاز را در اختیار تیم تامین کننده خود قرار دهید.

س: آیا می توانم طرحی از دریچه های استعلام دریافت کنم؟

پاسخ: بله، اما لطفاً توجه داشته باشید که آماده سازی نقاشی نیاز به زمان دارد. در برنامه زمانبندی پروژه خود زمان کافی در نظر بگیرید. برای شیرهای خاص، غیر معمول یا با برد وسیع (مانند DN400 یا آلیاژهای خاص)، ما همیشه نمی‌توانیم نقشه‌هایی ارائه کنیم، زیرا هیچ کارخانه‌ای هر نوع شیری را تولید نمی‌کند. با این حال، برای تمام پیکربندی های استاندارد DIN، نقشه های تمام بعدی و P&ID در دسترس هستند.

س: چه مدت برای یک نقل قول؟

A: معمولا در عرض 24 ساعت برای سوالات استاندارد. برای شیرهای خاص (به عنوان مثال، کلاس های فشار آلیاژ بالا یا غیر استاندارد)، لطفاً تا 48 ساعت زمان بگذارید. ما به عنوان یک تولید کننده حرفه ای چین، پاسخ سریع را در اولویت قرار می دهیم.

س: بسته بندی چطور؟

A: بسته بندی استاندارد صادراتی از کیس های چوبی مهر و موم شده برای محافظت در برابر خوردگی استفاده می کند. برای اندازه های بزرگ (معمولاً بالاتر از DN200)، شیرها روی پالت ها با فیلم کششی و مانع رطوبت محکم می شوند. تمام بسته بندی ها مطابق با استانداردهای حمل و نقل بین المللی است.
