به عنوان یک نوع دریچه کنترل سیال ، شیر پروانه عمدتا از یک جزء - صفحه دریچه تشکیل شده است. انتخاب این مؤلفه می تواند به طور قابل توجهی بر راندمان عملیاتی و عمر خدمات سیستم سیال تأثیر بگذارد.
I. انواع و ویژگی های ساختار صفحه شیر

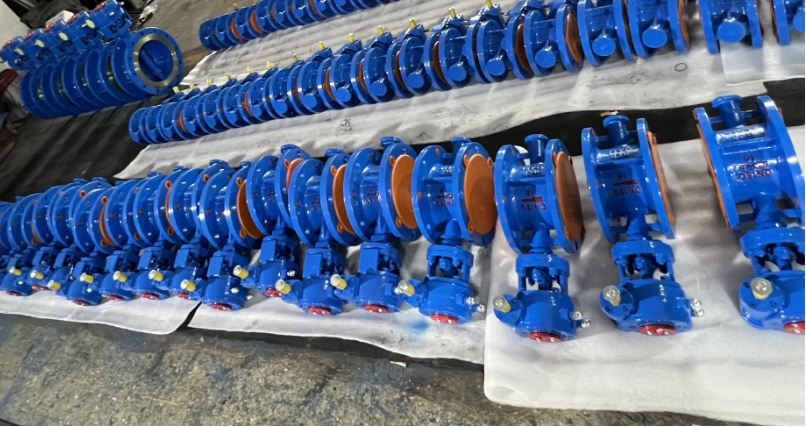

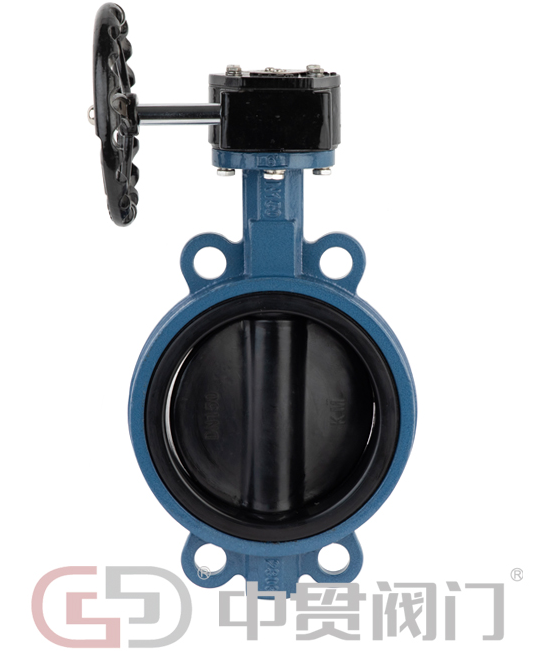

صفحه دریچه متمرکز (شیر پروانه مرکزی)
این نوع از طرحی برخوردار است که در آن مرکز صفحه شیر با محور ساقه دریچه تراز شده است. این مزایای ساختار ساده و کم هزینه را دارد. برای شرایط کم فشار زیر PN10 مناسب است و معمولاً در سیستم های آبرسانی و سیستم های آب گردش خون تهویه مطبوع یافت می شود. مزیت آن در نگهداری آسان نهفته است ، اما عملکرد آب بندی نسبتاً محدود است.
صفحه دریچه ای خارج از مرکز
با طراحی مرکز ساقه دریچه برای انحراف کمی از مرکز صفحه دریچه ، مقاومت اصطکاک در طی فرآیند باز و بسته شدن به طور مؤثر کاهش می یابد. این ساختار با شرایط فشار متوسط و کم (PN16-PN25) فوق العاده خوب عمل می کند ، و به ویژه برای تصفیه فاضلاب و حمل و نقل مایع شیمیایی عمومی مناسب است.
صفحه دریچه دوتایی دوتایی
این طرح یک طرح افست دوگانه را برای ساقه دریچه و صفحه دریچه ، بهینه سازی زاویه تماس آب بندی و گسترش قابل توجه عمر سرویس اتخاذ می کند. در شرایط کار با فشار متوسط و زیاد از PN25 تا PN40 ، به ویژه برای سیستم های خط لوله در صنایع نفتی و شیمیایی که نیاز به باز و بسته شدن مکرر دارند ، مناسب است.
سه صفحه دریچه خارج از مرکز
با توجه به طراحی سه گانه ساقه دریچه ، صفحه دریچه و صندلی دریچه ، مهر و موم سخت فلزی از نظر عملکرد اصطکاک به یک تغییر تکنولوژیکی رسیده است. درباکیفیتساختار می تواند دما تا 600 ℃ و فشارهای بالاتر از PN64 را تحمل کند ، و آن را به عنوان اصلی ترین محصول برای خطوط لوله بخار و سیستم های حمل و نقل نفت و گاز تبدیل می کند.
ii. تجزیه و تحلیل مشخصات مواد صفحه شیر
سری مواد فلزی
صفحه شیر آهن چدن: شامل HT200/HT250 CAST CAST خاکستری و چدن چدن QT450. این عملکرد با هزینه بالا و مقاومت در برابر خوردگی محدود دارد. این ماده به طور عمده در سیستم های آب کم فشار و حمل و نقل گاز غیر خوردگی مورد استفاده قرار می گیرد.
صفحات دریچه فولادی کربن: با مقاومت برتر از چدن ، WCB (A216) و LCB (فولاد کربن با دمای پایین) می توانند در برابر فشار تا PN40 مقاومت کنند. با این حال ، آنها باید در رابطه با پوشش های ضد خوردگی مورد استفاده قرار گیرند. آنها معمولاً در خطوط لوله نفتی متوسط و کم فشار و بخار یافت می شوند.
انتخاب صفحات دریچه استیل ضدزنگ
304 فولاد ضد زنگ: نوع عمومی برای صنایع مواد غذایی و دارویی
316 فولاد ضد زنگ: مدل خوردگی آب ضد دریا (حاوی مولیبدن)
فولاد دو فاز: دو برابر مقاومت ، مقاومت در برابر خوردگی حتی قوی تر است.
فوق العادهفولاد ضد زنگ: قادر به تحمل همه اسیدهای قوی
مواد خاص
Hastelloy Alloy: مرد سخت در برابر اسیدهای قوی
آلیاژ مبتنی بر نیکل: مقاوم در برابر درجه حرارت تا 1000
روکش پلاستیکی / روکش لاستیکی: مقاوم در برابر درجه حرارت بالا اما مقاوم در برابر خوردگی
پوشش سرامیکی: قهرمان کوچک سخت
iii سه عنصر برای مدلانتخاب
مشاهده متوسط:
مواد مقاوم در برابر خوردگی: 316/ فولاد دوبلکس
پوشش داده شده با ذرات مقاوم در برابر ساینده
مهر و موم های نرم برای مایعات تمیز
شرایط عملیاتی را بررسی کنید:
دمای طبیعی (80 پوند): آب بندی لاستیکی
دمای متوسط (80 - 400 ℃): مهر و موم فلزی
درجه حرارت بالا (400 پوند): آلیاژهای ویژه
ساختار بی نظیر سه تعصب بالا
مشاهده صنعت:
غذا و دارو: 316L + PTFE
Petrochemicals: API استاندارد Tri-End Ocentricity
IV گزینه های تطبیق کلاسیک
آب شیر: چدن آهن/استیل ضد زنگ + لاستیک
خط لوله اسید هیدروکلریک: آلیاژ Hastelloy
اسید سولفوریک غلیظ: باید با PTFE روکش شود
پردازش مواد غذایی: فولاد ضد زنگ با آینه
حمل و نقل دوغاب زغال سنگ: پوشش سرامیکی
V. سوالات متداول
آب دریا را نمی توان با فولاد دوبلکس 316 درجه درمان کرد. بیشتر مورد نیاز است
اسید سولفوریک غلیظ باید با پلاستیک روکش شود. فولاد ضد زنگ بدتر می شود.
مقاومت در برابر سایش زیاد از کاربید تنگستن استفاده می کند ، با طول عمر 5 برابر بیشتر.
اگر ناخالصی ها وجود داشته باشد ، فیلتر را نصب کنید.
vi نقاط نگهداری
به طور مرتب برای سایش و اشک بازرسی کنید
بازرسی های منظم از مناطق بحرانی هر 2 تا 3 سال انجام می شود.
پیشنهاد می شود که یک پرونده نگهداری ایجاد شود.
دریچه درجه حرارت بالا باید از قبل گرم شود.
vii روندهای آینده
مواد جدید با دوام تر
با عملکرد نظارت هوشمندانه
طراحی سازگار با محیط زیست بیشتر
سرویس شخصی سازی شخصی
پیشنهاد انتخاب:
پارامترهای خاص شرایط عملیاتی را ارائه دهید. مهندسان حرفه ای بهترین راه حل را توصیه می کنند. برای پروژه های مهم ، ابتدا تست ها را انجام دهید.
