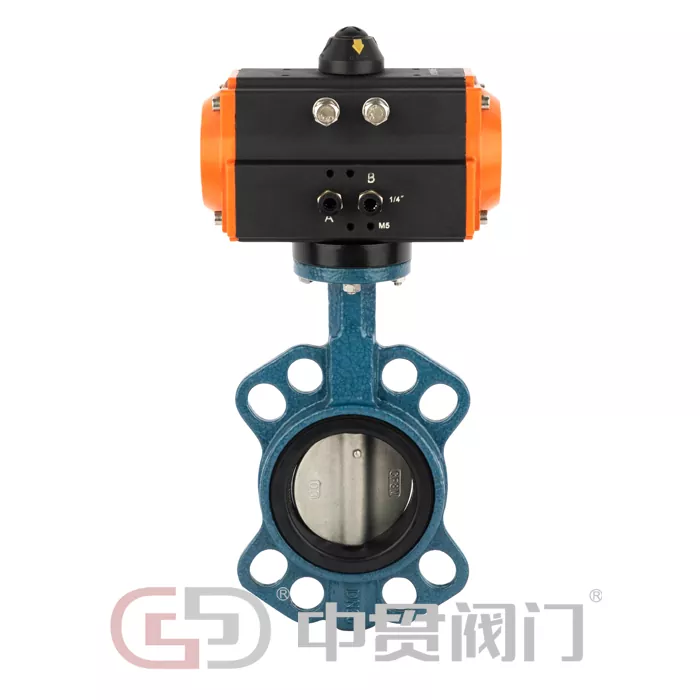

شیر پروانه ای فعال پنوماتیک

شیر پروانه ای فعال پنوماتیک یک دریچه پروانه ای با نیروی هوای فشرده است. هسته آن از یک محرک پنوماتیک و بدنه شیر تشکیل شده است. محرک پنوماتیک صفحه شیر را به سمت چرخش 90 درجه هدایت می کند و در نتیجه عملکرد قطع یا تنظیم جریان رسانه در خط لوله را انجام می دهد. شیر پروانه ای پاسخ سریع تر و عملکرد آسان تر را ارائه می دهد. این می تواند با یک موقعیت دهنده برای کنترل دقیق استفاده شود و به طور گسترده در سیستم های مختلف خطوط لوله صنعتی و شهری مورد استفاده قرار می گیرد و با نیازهای مختلف انتقال رسانه سازگار است.

به عنوان یکی از محصولات اصلی Zhongguan Valve، شیر پروانه ای فعال پنوماتیک ما همچنان سنت باکیفیت محصولات شیر ​​پروانه ای ما را ادامه می دهد. از تهیه مواد خام گرفته تا تولید و فرآوری، و سپس تا آزمایش محصول نهایی، هر مرحله به شدت از استانداردهای صنعت پیروی می کند تا از عملکرد پایدار طولانی مدت اطمینان حاصل شود و شرایط عملیاتی واقعی مشتریان مختلف را برآورده کند.

ویژگی ها

ساختار هسته شیر پروانه ای فعال پنوماتیک از سه جزء اصلی تشکیل شده است که با هم کار می کنند تا عملکرد شیر پایدار را تضمین کنند. ساختار خاص به شرح زیر است:

• محرک پنوماتیک: به عنوان هسته قدرت شیر، در انواع تک اثره و دو اثره عرضه می شود. ساخته شده از آلیاژ آلومینیوم، سبک وزن، استحکام بالا است و گشتاور خروجی پایداری را ارائه می دهد. می توان آن را با توجه به قطر دریچه و شرایط عملیاتی انعطاف پذیر انتخاب کرد و از چرخش صاف صفحه شیر و عملکرد قابل اطمینان اطمینان حاصل کرد.
• بدنه دریچه پروانه ای: بدنه شیر از چدن، فولاد ریخته گری یا فولاد ضد زنگ و غیره ساخته شده است. کانال جریان به گونه ای طراحی شده است که صاف باشد و دیواره داخلی صاف است که می تواند به طور موثر مقاومت سیال را کاهش دهد و مصرف انرژی سیستم را کاهش دهد. صفحه سوپاپ ساختار دایره ای دارد و محکم با نشیمنگاه سوپاپ متناسب می شود تا از عملکرد آب بندی اطمینان حاصل شود و از نشت رسانه جلوگیری شود.
• لوازم جانبی کنترل: موقعیت دهنده های سوپاپ، سوئیچ های محدود، شیرهای برقی و سایر لوازم جانبی را می توان با توجه به نیاز مشتری تجهیز کرد. پوزیشنرها می توانند به تنظیم دقیق باز شدن سوپاپ دست یابند، سوئیچ های محدود می توانند بازخورد بلادرنگ در مورد وضعیت عملکرد سوپاپ ارائه دهند، و از شیرهای برقی برای کنترل عملکرد محرک ها برای دستیابی به کنترل خودکار استفاده می شود.

I. ویژگی های درایو و کنترل

روش درایو انعطاف‌پذیر: از محرک‌های پنوماتیکی تک یا دو اثره استفاده می‌کند که با توجه به شرایط عملیاتی قابل انتخاب است. محرک‌های تک‌عملی در صورت قطع جریان هوا، به‌طور خودکار از طریق نیروی فنر بازنشانی می‌شوند و ایمنی سیستم را تضمین می‌کنند.

کنترل دقیق و راحت: می تواند به یک موقعیت گیر هوشمند مجهز شود که سیگنال های جریان 4-20 میلی آمپر را دریافت می کند تا به تنظیم مداوم باز شدن از 0٪ تا 100٪ برسد، با دقت کنترل به ± 0.5٪ - 1±٪، مناسب برای سناریوهای کنترل جریان با دقت بالا.

سرعت پاسخ سریع: زمان تعویض سوپاپ تنها 3-10 ثانیه است. برای سناریوهای خاموش شدن اضطراری، یک مدل کاملا بسته در عرض 1 ثانیه می تواند سفارشی شود، بسیار برتر از شیرهای الکتریکی سنتی، مناسب برای شرایط عملیاتی که نیاز به واکنش سریع دارند.

II. ویژگی های آب بندی و دوام

عملکرد آب بندی قابل اعتماد: مهر و موم های نرم یا مهر و موم های فلزی را می توان با توجه به ویژگی های رسانه انتخاب کرد. مهر و موم های نرم می توانند نشت ANSI کلاس VI را به صفر برسانند، در حالی که مهر و موم های فلزی می توانند به ANSI کلاس IV دست یابند و به طور موثر از نشت رسانه جلوگیری می کنند.

دوام بالا: بدنه سوپاپ از مواد با کیفیت بالا ساخته شده است و سطح صفحه سوپاپ را می توان در صورت نیاز با آلیاژ سخت یا پوشش سرامیکی پوشاند و آن را مقاوم در برابر سایش و مقاوم در برابر خوردگی می کند. مهر و موم ها از مواد با کیفیت بالا ساخته شده اند که طول عمر طولانی را تضمین می کنند و هزینه های نگهداری بعدی را کاهش می دهند.

ساختار جمع و جور: اندازه کوچک و وزن سبک، وزن آن تنها 1/3 تا 1/5 از شیر دروازه با همان قطر است، به فضای نصب کمتری نیاز دارد، نصب آن آسان است و باعث صرفه جویی در زمان و هزینه نصب می شود.

III. سایر ویژگی های اصلی

مقاومت جریان کم و مصرف انرژی کم: ضریب مقاومت جریان در حالت کاملا باز ≤0.5 است که بسیار کمتر از شیرهای دروازه و شیرهای گلوب است که به طور موثر مصرف انرژی پمپ ها، فن ها و سایر تجهیزات برق را کاهش می دهد، مناسب برای کاربردهای با نرخ جریان بالا.

سازگاری گسترده: قابل انطباق با رسانه های مختلف مانند آب، بخار، روغن و محلول های اسید/قلیایی، پوشش شرایط عملیاتی مختلف مانند دمای پایین، دمای بالا و فشار بالا، پاسخگویی به نیازهای صنایع مختلف.

عملیات آسان: از عملیات دستی (دسته، چرخ دنده حلزونی) و پنوماتیک پشتیبانی می کند. عملکرد دستی را می توان در مواقع اضطراری زمانی که جریان هوا قطع می شود استفاده کرد و از عملکرد عادی سیستم اطمینان حاصل کرد.

سوالات متداول

1. فشار هوای مورد نیاز برای شیر پروانه ای فعال پنوماتیک چقدر است؟

فشار هوای استاندارد 0.4-0.6 MPa است. این می تواند به طور مناسب بر اساس مدل محرک و قطر شیر تنظیم شود. لطفاً با تیم فروش ما برای مشاوره خاص بر اساس شرایط عملیاتی خود مشورت کنید.

2. چگونه بین شیرهای پروانه ای فعال پنوماتیک با مهر و موم نرم و مهر و موم فلزی یکی را انتخاب کنیم؟

انواع مهر و موم نرم (لاستیک، PTFE) برای محیط های کم فشار، دمای معمولی و تمیز (مانند آب لوله کشی، سیالات درجه مواد غذایی) مناسب هستند، مقاومت در برابر نشت بالایی دارند و به طور بالقوه به نشت صفر می رسند. انواع آب بندی فلزی برای محیط های با دمای بالا، فشار بالا، حاوی ذرات یا خورنده (مانند بخار، مواد خام شیمیایی) مناسب هستند و مقاومت در برابر دما و فشار قوی تری ارائه می دهند. مشتریان می توانند بر اساس ویژگی های رسانه و الزامات عملیاتی خود انتخاب کنند.

3. آیا می توانید مدل های با قطر بزرگ شیرهای پروانه ای فعال پنوماتیک خود را سفارشی کنید؟

بله. قطر استاندارد تولید ما DN40-DN1600 است. برای دریچه پروانه ای فعال پنوماتیک با قطر بزرگتر، لطفاً با تیم فروش ما تماس بگیرید. ما تولید را با توجه به نیازهای شما سفارشی می کنیم و اطمینان حاصل می کنیم که محصول با الزامات عملیاتی مطابقت دارد.

4. مدت گارانتی محصول چقدر است؟

شیر پروانه ای فعال پنوماتیک ما یک سال گارانتی دارد. در طول دوره گارانتی، ما خدمات تعمیر یا تعویض رایگان را برای هر گونه مشکل کیفی که ناشی از خطای انسانی نباشد ارائه خواهیم داد. ما همچنین پشتیبانی طولانی مدت پس از فروش را ارائه می دهیم.

5. چگونه شیر پروانه ای فعال پنوماتیک را نصب و نگهداری کنیم؟

قبل از نصب، بررسی کنید که تمام اجزای شیر کامل و از مدل درست باشند و هیچ جسم خارجی داخل بدنه شیر وجود نداشته باشد. در حین نصب، اطمینان حاصل کنید که شیر با خط لوله تراز است، اتصال فلنج ایمن است و از سوختن مهر و موم ها در حین جوشکاری خودداری کنید. برای تعمیر و نگهداری روزانه، شیر را تمیز نگه دارید، به طور منظم سایش آب‌بندها را بررسی کنید، قطعات فرسوده را فوراً تعویض کنید، و قطعات گیربکس را مرتباً روغن کاری کنید تا از عملکرد روان شیر اطمینان حاصل کنید. دستورالعمل های دقیق نصب و نگهداری ارائه خواهد شد.
