اتصال فلنج چیست؟
اتصال فلنجی یک روش اتصال است که به طور گسترده ای از مکانیکی جداشدنی استفاده می شود. اغلب از یک جفت فلنج، یک واشر آب بندی، و پیچ و مهره برای اتصال محکم لوله ها، شیرها یا تجهیزات به یکدیگر استفاده می کند.
اصل کلیدی آن این است:با استفاده از نیروی سفت پیچ و مهره برای فشرده کردن واشر آب بندی بین فلنج ها، بنابراین سیال (مایع یا گاز) را از نشت محافظت می کند.

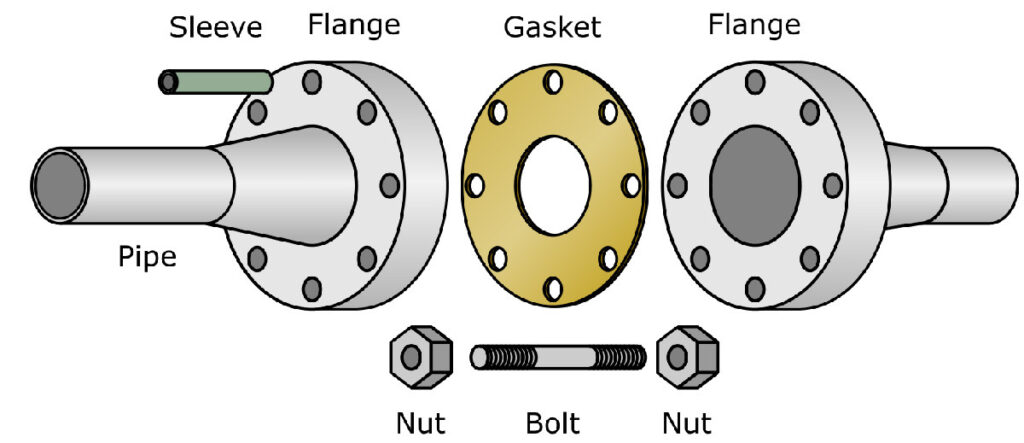

یک اتصال فلنج معمولی شامل چهار قسمت اصلی زیر است:

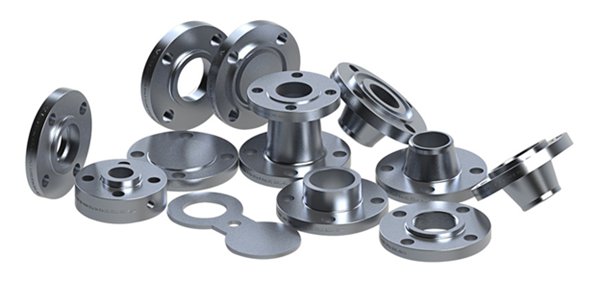

فلنج: قطعه دیسکی شکل که به انتهای لوله یا درگاه تجهیزات بسته می شود، معمولاً با سوراخ های پیچ.
واشر آب بندی: بین وجه های آب بندی دو فلنج قرار دهید، فشار داده می شود تا آب بندی شود.
پیچ و مهره: از سوراخ های پیچ روی فلنج ها عبور کنید تا نیروی چسبندگی را تامین کنید.
آب بندی صورت: سطح فلنج که به واشر نزدیک می شود. در انواع متمایز وجود دارد (به عنوان مثال، صورت برجسته، صورت مرد/زن و غیره).
مزایای اصلی:
مزیت بالا و آب بندی محکم: واجد شرایط کار با فشار بالا، دمای بالا یا رسانه های فرسایشی.
جداسازی و نگهداری آسان: اتصال را می توان به راحتی برای تمیز کردن لوله، بازرسی تجهیزات یا جایگزینی قطعه باز کرد.
قابلیت تعویض خوب: فلنج ها مطابق با استانداردهای ملی (مانند GB)، استانداردهای صنایع شیمیایی (مانند HG)، استانداردهای صنایع مکانیکی (مانند JB) و استانداردهای بین المللی (مانند ANSI/ASME، DIN) هستند. محصولات تولید کنندگان مختلف را می توان به شرط رعایت استانداردهای یکسان جایگزین کرد.
کاربردهای عمومی:
مهندسی خطوط لوله: اتصال لوله ها به لوله ها، لوله ها به شیرها و لوله ها به پمپ ها.
ظرف تحت فشار: ضمائم منهول و دستگیره روی مخازن واکنش و ظروف.
نقطه اتصال: اتصالات ورودی و خروجی فشار دهنده ها و اتصالات بین پوسته کانال و پوسته مبدل های حرارتی.
سیستم های تولیدی و خدمات عمومی: نفت، شیمیایی، گاز طبیعی، تصفیه آب، سیستم های گرمایشی و غیره.
مقایسه ساده با سایر راه های اتصال:
در مقایسه با جوشکاری: اتصالات فلنج قابل جابجایی هستند، اما هزینه بیشتری دارند و می توانند نقاط نشتی اضافی را ایجاد کنند.
در مقایسه با اتصالات رزوه ای: اتصالات فلنجی می توانند فشارهای بالاتری را تحمل کنند و با قطر لوله های بزرگتر سازگار شوند، اما نصب آنها پیچیده تر است و فضای بیشتری را می طلبد.
خلاصه ساده: هنگامی که نیاز به مقاومت در برابر فشار بالا، مقابله با قطر لوله های بزرگ یا جداسازی مکرر برای سرویس وجود دارد، اتصال فلنج معمولاً روش مورد علاقه است. رایجترین نمونهها، کوپلینگهای روی لولههای آب آتش نشانی یا خطوط لوله بخار کارخانهای هستند که "دیسکهای برجسته" را برجسته میکنند و با دایرهای از پیچ و مهره ثابت میشوند.
