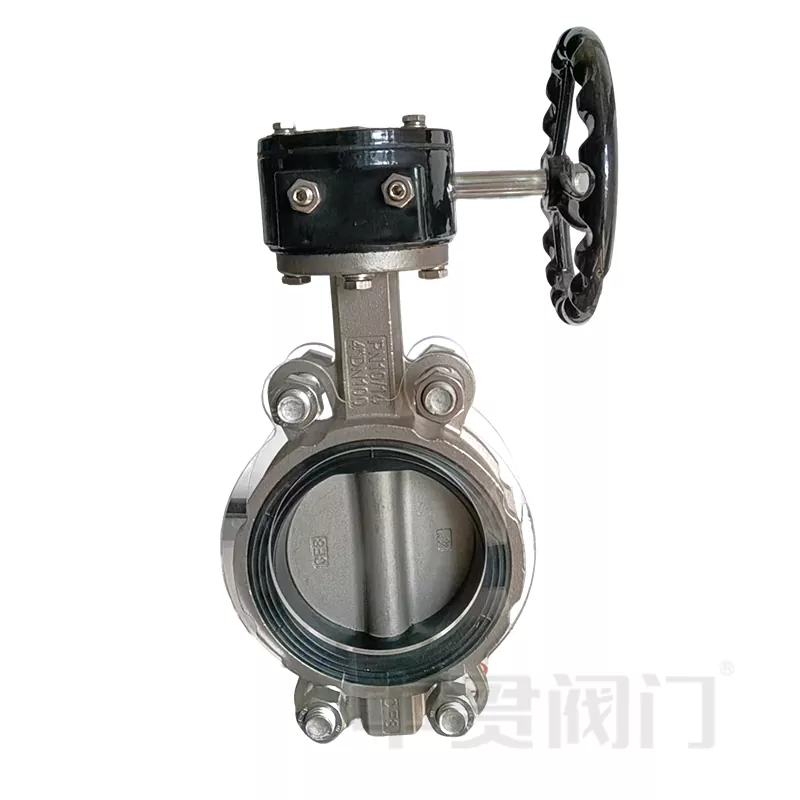

304 یا 316 درجه یک شیر پروانه ضد زنگ

با توجه به محدودیت های ساختاری شیر پروانه ای از جنس استنلس استیل 304 یا 316 ، برای صنایعی که در برابر درجه حرارت بالا ، فشارهای زیاد ، خوردگی و سایش مقاوم هستند ، مناسب نیست. شیر پروانه ای نسبتاً پیشرفته ، سه شیر پروانه مهر و موم فلزی سخت است که در آن بدنه دریچه و صندلی دریچه قطعات متصل هستند و لایه سطح آب بندی صندلی دریچه با مواد آلیاژ مقاوم در برابر گرما و مقاوم در برابر خوردگی جوش داده می شود. حلقه مهر و موم پشته چند لایه در صفحه شیر ثابت است. در مقایسه با دریچه های پروانه ای سنتی ، این شیر پروانه دارای مزایای مقاومت در برابر دمای بالا ، عملکرد آسان ، باز و بسته شدن بدون اصطکاک و جبران آب بندی با افزایش گشتاور مکانیسم انتقال در هنگام بسته شدن است که این امر باعث بهبود عملکرد آب بندی می شود و عمر سرویس شیر پروانه را طولانی می کند

شیرهای پروانه ای از جنس استنلس استیل یکی از پرفروش ترین محصولات دریچه های ژونگگوان ، که اغلب به کشورهای جنوب شرقی آسیا صادر می شود ، و همچنین در پنج کشور آسیای میانه توزیع کنندگان وجود دارند
بدنه دریچه: معمولاً از فولاد ضد زنگ (مانند 304 ، 316 و غیره) ساخته شده است که مقاومت در برابر خوردگی قوی دارد و برای شرایط مختلف کار مناسب است.
صفحه: یک ساختار دیسک شکل که جریان مایعات را از طریق چرخش کنترل می کند. مواد صفحه پروانه ممکن است با بدنه دریچه سازگار باشد یا سایر مواد مقاوم در برابر سایش/خوردگی ممکن است استفاده شود.
ساقه دریچه: محرک را به صفحه پروانه متصل می کند و گشتاور را برای دستیابی به تعویض یا تنظیم منتقل می کند.
حلقه آب بندی: مواد مشترک شامل لاستیک ، PTFE یا مهر و موم های فلزی برای اطمینان از عملکرد آب بندی در هنگام بسته شدن دریچه است.

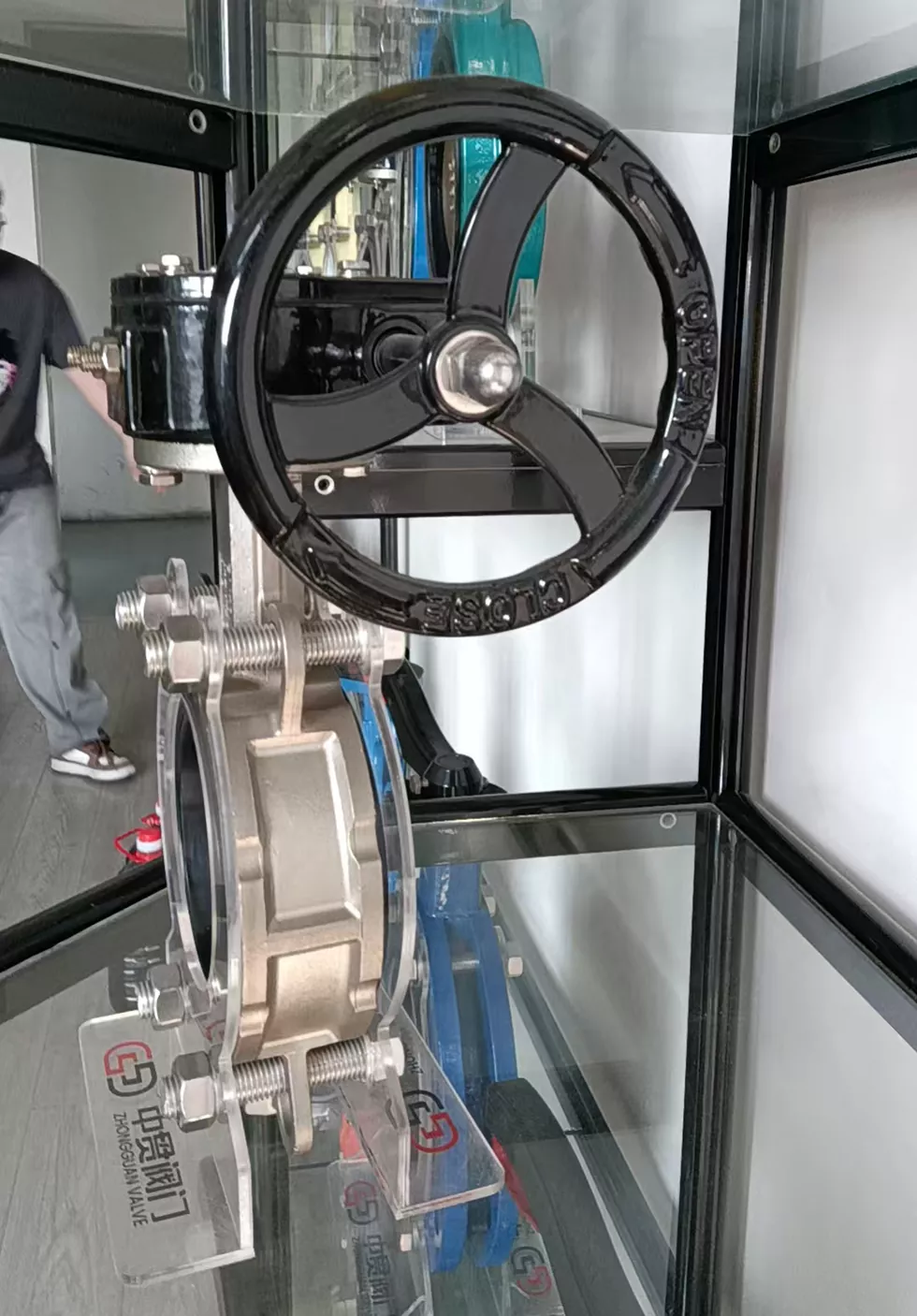

مکانیسم اجرای: دستی (دسته ، دنده کرم) ، حالت درایو برقی ، پنوماتیک یا هیدرولیک

کاربرد

از دریچه های پروانه ای از جنس استنلس استیل می توان در بسیاری از مزارع مختلف مانند تصفیه آب استفاده کرد: تأمین آب شهرداری ، تصفیه فاضلاب.

شیمیایی/دارویی: حمل و نقل رسانه های خورنده (نیاز به فولاد ضد زنگ درجه بالا مانند 316L).

غذا و نوشیدنی: دریچه های پروانه ای درجه بهداشتی (برای رعایت استانداردهای FDA).

HVAC: سیستم گردش خون سرد و گرم.

کشتی/انرژی: سیستم های آب دریا ، خطوط لوله دیگ بخار.

یادداشت ها

همچنین باید به موضوعات زیر در مورد ویژگی های شیر پروانه ای از جنس استنلس استیل: خوردگی ، دما و محتوای ذرات (هنگام انتخاب مواد آب بندی) توجه شود.

امتیاز فشار: PN10 ، PN16 و غیره (با توجه به فشار طراحی خط لوله انتخاب شده است). روشهای اتصال: نوع فلنج ، نوع گیره ، نوع جوشکاری (بسته به رابط خط لوله).

صدور گواهینامه استاندارد: API ، ANSI ، ISO یا استاندارد ملی (مانند GB/T 12238).
