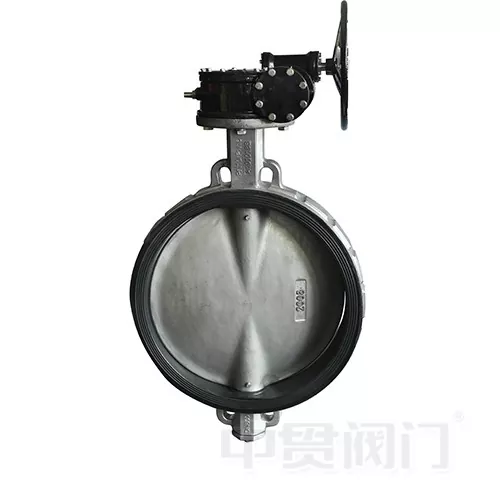

بشقاب پروانه ایدریچهدر جهت قطر لوله نصب شده است. شیر پروانه دارای یک ساختار ساده ، اندازه کوچک ، وزن سبک ، فقط چند قسمت است و فقط برای باز کردن و بسته شدن سریع ، ساده و ساده ، فقط باید 90 درجه بچرخد و شیر از ویژگی های کنترل مایعات خوبی برخوردار باشد. هنگامی که شیر پروانه در حالت کاملاً باز قرار دارد ، ضخامت صفحه پروانه مقاومت در برابر محیط هنگام جریان از طریق بدنه دریچه است ، بنابراین افت فشار تولید شده توسط شیر بسیار اندک است ، بنابراین ویژگی های کنترل جریان خوبی دارد.

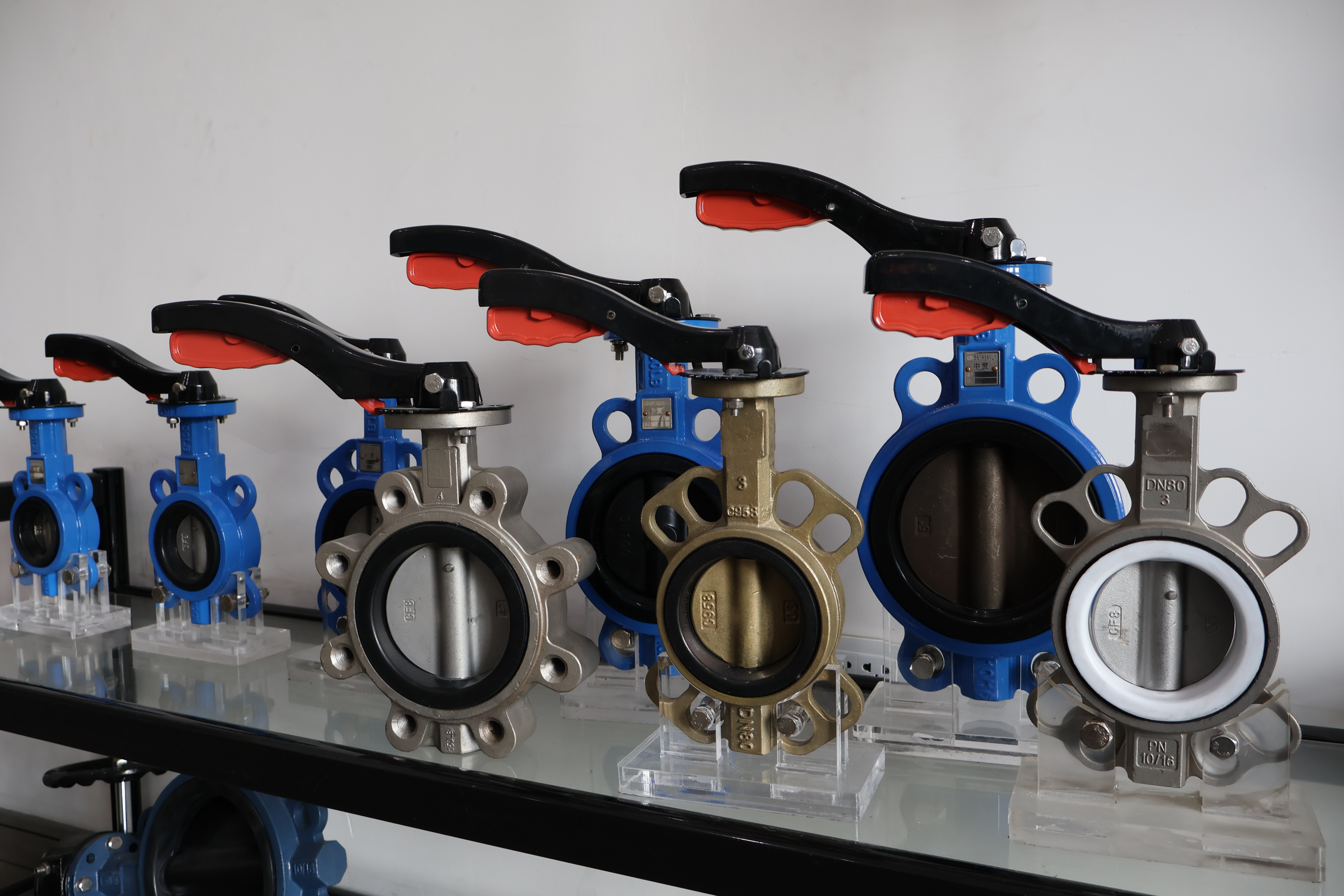

اگر aدریچهلازم است به عنوان کنترل جریان مورد استفاده قرار گیرد ، نکته اصلی انتخاب اندازه و نوع شیر صحیح است. اصل ساختاری دریچه های پروانه به ویژه برای ساخت دریچه های با قطر بزرگ مناسب است. دو دریچه پروانه ای که معمولاً مورد استفاده قرار می گیرند وجود دارد: شیر پروانه ای از نوع گیره و شیر پروانه فلنج. شیر پروانه گیره برای اتصال دریچه بین دو فلنج خط لوله با پیچ های گل میخ است و شیر پروانه فلنج یک دریچه با فلنج است و فلنج ها در هر دو انتهای شیر با پیچ و مهره به فلنج خط لوله وصل می شوند.
به عنوان مؤلفه ای که برای تحقق کنترل سیستم خط لوله استفاده می شود ، شیر پروانه به طور گسترده ای در بسیاری از زمینه ها از جمله نفت ، صنعت شیمیایی ، متالورژی ، نیروگاه برق و غیره مورد استفاده قرار گرفته است. مقاومت در برابر خوردگی ، مقاومت در برابر سایش و صنایع دیگر.
در حال حاضر ، یک شیر پروانه ای نسبتاً پیشرفته یک شیر پروانه مهر و موم فلزی سه ضلعی است ، بدنه دریچه و صندلی دریچه اجزای پیوندی هستند و لایه سطحی مهر و موم صندلی دریچه با مواد آلیاژ مقاوم در برابر دما و خوردگی جوش داده می شود. حلقه مهر و موم شده چند لایه چند لایه بر روی صفحه دریچه ثابت است ، این نوع شیر پروانه در مقایسه با دریچه سنتی پروانه ، عملکرد نور ، باز کردن و بسته شدن ، از مقاومت در برابر دمای بالایی برخوردار است و با افزایش گشتاور مکانیسم انتقال ، مهر و موم را جبران می کند ، که باعث بهبود عملکرد مهر و موم شده از سرویس های پروانه ای پروانه و پیشرفته می شود.
با این حال ، این شیر پروانه هنوز هم در هنگام استفاده مشکلات زیر را دارد:
1. از آنجا که حلقه مهر و موم پشته نرم و سخت چند لایه بر روی صفحه شیر ثابت است ، هنگامی که صفحه شیر به طور معمول باز است ، متوسط یک شستشوی مثبت بر روی سطح آب بندی آن ایجاد می کند و کمربند آب بندی نرم در لایه ورق فلزی مستقیماً تحت تأثیر فرسایش قرار می گیرد.
2. محدود با شرایط ساختاری ، ساختار برای دریچه هایی با قطر زیر DN200 مناسب نیست ، زیرا ساختار کلی صفحه شیر بسیار ضخیم است و مقاومت جریان زیاد است.
3. با توجه به اصل سه ساختار غیر عادی ، آب بندی بین سطح آب بندی صفحه شیر و صندلی دریچه این است که با گشتاور دستگاه انتقال ، صفحه شیر را به صندلی سوپاپ فشار دهید. در حالت جریان مثبت ، فشار متوسط بیشتر ، آب بندی و اکستروژن را محکم تر می کند. هنگامی که محیط کانال جریان معکوس می شود ، با افزایش فشار متوسط ، فشار مثبت واحد بین صفحه دریچه و صندلی دریچه کمتر از فشار متوسط است و مهر و موم شروع به نشت می کند.
شیر پروانه مهر و موم دو طرفه سه طرفه با کارایی بالا ، که در آن: حلقه آب بندی صندلی دریچه از چندین لایه ورق های استیل ضد زنگ در دو طرف حلقه آب بندی نرم T شکل تشکیل شده است. سطح آب بندی صفحه دریچه و صندلی دریچه یک ساختار مخروطی مورب است و مواد آلیاژ مقاوم در برابر دما و در برابر خوردگی در سطح مخروط مورب صفحه شیر قرار دارند. ساختاری که در آن چشمه بین صفحه فشار حلقه تنظیم و پیچ تنظیم شده روی صفحه فشار با هم جمع می شود.
این ساختار به طور موثری منطقه تحمل بین آستین شافت و بدنه دریچه و تغییر شکل الاستیک ساقه دریچه را تحت فشار متوسط جبران می کند و مشکل آب بندی شیر را در روند حمل و نقل رسانه ای قابل تعویض دو طرفه حل می کند. حلقه آب بندی از ورق های استیل ضد زنگ چند لایه در دو طرف T-شکل نرم تشکیل شده است که دارای مزایای دوگانه آب بندی سخت فلز و آب بندی نرم است و بدون توجه به دمای پایین و دمای بالا ، عملکرد آب بندی نشت صفر دارد.
این آزمایش ثابت می کند که وقتی مخزن در حالت جریان مثبت قرار دارد (جهت جریان متوسط همان جهت چرخش صفحه پروانه است) ، فشار سطح آب بندی توسط گشتاور دستگاه انتقال و تأثیر فشار متوسط بر روی صفحه دریچه ایجاد می شود. هنگامی که فشار محیط رو به جلو افزایش می یابد ، فشرده تر شدن سطح مخروط مورب صفحه دریچه و سطح آب بندی صندلی دریچه ، اثر آب بندی بهتر می شود. در حالت جریان معکوس ، مهر و موم بین دیسک و صندلی توسط گشتاور محرک بر روی صندلی فشرده می شود. با افزایش فشار محیط معکوس ، هنگامی که فشار مثبت واحد بین صفحه دریچه و صندلی دریچه کمتر از فشار متوسط باشد ، انرژی تغییر شکل ذخیره شده در چشمه حلقه تنظیم پس از بار ، فشار محکم صفحه دریچه و سطح آب بندی صندلی دریچه را برای بازی تجان دهنده خودکار بازی می کند. بنابراین ، افشای مدل ابزار مانند هنر قبلی نیست ، یک حلقه آب بندی چند لایه نرم و سخت روی صفحه شیر نصب می شود ، اما مستقیماً روی بدنه دریچه نصب می شود و یک حلقه تنظیم کننده حالت آب بندی سخت دو طرفه در وسط صفحه فشار و صندلی دریچه اضافه می شود. این شیرهای دروازه ، دریچه های کره زمین و دریچه های توپ را جایگزین می کند.
