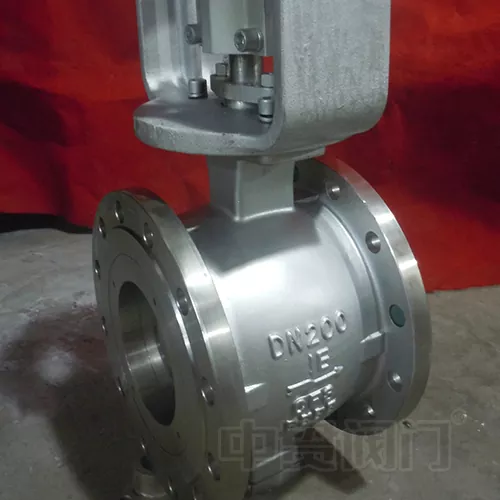

شیر توپی پورت V-استیل ضد زنگ

شیر توپی V-Port فولاد ضد زنگ Zhongguan یک شیر صنعتی با کارایی بالا است که برای مدولاسیون جریان دقیق و شرایط خدمات سخت ساخته شده است. ساخته شده از فولاد ضد زنگ ممتاز و دارای هندسه V-ball پیشرفته، در مدیریت سیالات خورنده، سیستم های با دمای بالا و فشار بالا و محیط های پیچیده حاوی ذرات معلق یا مواد فیبری برتری دارد.

این شیر در بخش های پالایش پتروشیمی، تولید برق، فرآوری متالورژی، تولید مواد غذایی و آشامیدنی، تولید دارو، خمیر کاغذ و کاغذ و حفاظت از محیط زیست کاربرد گسترده ای دارد. این دستگاه به دلیل یکپارچگی آب‌بندی برتر، مقاومت در برابر سایش استثنایی، و عمر مفید عملیاتی طولانی‌تر آن شناخته شده است که آن را به یک جزء ضروری در سیستم‌های کنترل فرآیند مدرن تبدیل می‌کند.

ویژگی های اصلی طراحی و مزایای فنی

1. هندسه توپ V-Port دقیق برای کنترل دقیق

کانتور V شکل که در سطح توپ ماشینکاری شده است، ویژگی‌های جریان بسیار دقیق را امکان‌پذیر می‌کند و منحنی‌های کنترلی خطی و درصدی برابر را ارائه می‌کند. این شیر با نسبت چرخش بیش از 100:1، برای کاربردهایی که نیاز به تنظیم دقیق فرآیند دارند، مانند کنترل تغذیه راکتور و متعادل‌سازی نسبت جریان، ایده‌آل است.

2. عمل برشی خود تمیز شونده از گرفتگی جلوگیری می کند

همانطور که توپ پورت V می چرخد، لبه تیز شکاف V یک اثر برشی قدرتمند ایجاد می کند که به طور موثر الیاف، الیاف خمیر کاغذ، دوغاب ها و ذرات جامد موجود در جریان سیال را برش می دهد. این عمل خود تمیز شونده منحصر به فرد از تجمع رسانه ها و گیر کردن سوپاپ ها جلوگیری می کند و مزیت مشخصی را در کاربردهای چالش برانگیز شامل ذخیره کاغذ، لجن، فاضلاب و سایر مایعات مملو از مواد جامد ایجاد می کند.

3. متالورژی برتر و سخت شدن سطح پیشرفته

• مواد پایه: بدنه‌ها و توپ‌های سوپاپ در گزینه‌های فولاد ضد زنگ درجه بالا از جمله 304، 316، و CF8M (CF3M) موجود هستند که مقاومت بسیار خوبی در برابر طیف وسیعی از رسانه‌های خورنده ارائه می‌دهند.

• بهبود سطح: برای شرایط بسیار سخت، سطوح آب‌بندی را می‌توان با روکش‌های کاربید تنگستن یا سرامیک که از طریق فناوری پاشش حرارتی سوخت اکسیژن با سرعت بالا (HVOF) اعمال می‌شود، تقویت کرد. این درمان به سختی سطح تا HRC 65 یا بالاتر می‌رسد، مقاومت در برابر فرسایش، ساییدگی و داغ شدن را به‌طور چشمگیری بهبود می‌بخشد و عمر مفید را چندین برابر در مقایسه با جایگزین‌های بدون پوشش افزایش می‌دهد.

4. راه حل های آب بندی چندگانه برای دما و فشار شدید

بسته به نیازهای خدمات خاص شما، ما طیف وسیعی از تنظیمات آب بندی را ارائه می دهیم:

• مهر و موم نرم (PTFE/PPL): ایده‌آل برای دمای محیط، کم فشار، و برنامه‌های رسانه تمیز، با دستیابی به نرخ نشتی به پایین‌تر از کلاس VI (نشت قابل مشاهده صفر).

• مهر و موم سخت فلزی (فلز به فلز): برای خدمات با دمای بالا تا 450 درجه سانتی‌گراد (842 درجه فارنهایت)، سیستم‌های فشار بالا و محیط‌های ساینده طراحی شده است که عملکرد نشت پایدار را در سطوح کلاس IV تا VI حفظ می‌کند.

• مهر و موم کامپوزیت گرافیت انعطاف‌پذیر: مقاومت عالی در دمای بالا را با خاصیت ارتجاعی مطلوب ترکیب می‌کند و به ویژه برای سیستم‌های بخار و روغن حرارتی مناسب است.

5. یکپارچه سازی فعال سازی استاندارد و کنترل هوشمند

• فلنج نصب مطابق با ISO 5211: نصب مستقیم و بدون ابزار محرک های الکتریکی، پنوماتیک یا چرخ دنده حلزونی را فعال می کند و از سیگنال های آنالوگ 4-20 میلی آمپر و پروتکل های ارتباطی دیجیتال اتوبوس (مانند Profibus، Modbus و Foundation Fieldbus) برای ادغام بدون درز DCS و سیستم های کنترل خودکار PLC پشتیبانی می کند.

• ساقه مهندسی شده ایمنی: دارای طراحی ساقه ضد وزش همراه با مکانیزم قفل محدود توقف یکپارچه است که عملکرد ایمن و قابل اعتماد را حتی در شرایط افزایش فشار بالا تضمین می کند.

6. روش های اتصال همه کاره و پیکربندی های ساختاری

• انواع اتصال: در انتهای فلنج دار (RF، FF)، ویفر/لوگ، رزوه ای (NPT، BSP)، جوش سوکتی و انتهای جوش لب به لب، سازگار با استانداردهای اصلی لوله کشی بین المللی از جمله ANSI، DIN، JIS، و GB موجود است.

• گزینه‌های ساختاری: در پیکربندی استاندارد کنترل پورت V، و همچنین طرح‌های آب‌بندی دو صندلی برای برنامه‌های دوچرخه‌سواری خاموش و روشن دو طرفه یا با فرکانس بالا ارائه می‌شود.

صنایع و سناریوهای کاربردی معمولی

راهنمای انتخاب سریع - به شما در انتخاب شیر مناسب کمک می کند

برای تسهیل انتخاب دقیق سوپاپ، توصیه می کنیم پارامترهای عملیاتی زیر را به تیم فنی خود ارائه دهید:

• مشخصات رسانه: نام، خورندگی، محتوای جامدات (نوع و غلظت)، ویسکوزیته

• شرایط عملیاتی: محدوده فشار کاری، محدوده دما، ضریب جریان مورد نیاز (Cv/Kv)

• الزامات کنترل: مشخصه جریان مطلوب (خطی/درصد برابر)، نوع محرک (دستی/الکتریکی/پنوماتیک)، اولویت سیگنال کنترل

• مشخصات اتصال: رتبه بندی فلنج، برنامه لوله، نوع اتصال انتهایی

کارکنان مهندسی مجرب ما محاسبات اندازه رایگان و خدمات طراحی راه حل سفارشی را برای اطمینان از عملکرد بهینه شیر برای برنامه خاص شما ارائه می‌دهند.

تضمین کیفیت و استانداردهای ساخت

• مطابقت: مطابق با استانداردهای بین المللی شناخته شده از جمله ISO 9001، API 6D، API 607 ​​(ایمن در برابر آتش) و GB/T 12237 ساخته شده است.

• تست دقیق: هر شیر تحت آزمایش 100٪ فشار هیدرواستاتیک، بازرسی نشت صندلی، و تجزیه و تحلیل طیفی مواد قرار می‌گیرد تا تحویل بدون نقص را تضمین کند.

• قابلیت ردیابی: قابلیت ردیابی کامل مواد و اسناد بازرسی جامع برای سوابق کیفیت نگهداری می‌شوند.

خدمات پس از فروش و تعهد گارانتی

1. دوره گارانتی: 12 ماه از تاریخ راه اندازی، پوشش عیوب ساخت.

2. پشتیبانی فنی مادام العمر: دسترسی رایگان به تیم مهندسی ما برای عیب‌یابی، راهنمایی تعمیر و نگهداری و توصیه‌های قطعات یدکی در طول عمر شیر.

3. پاسخ اضطراری: پشتیبانی 48 ساعته در محل یا از راه دور برای خرابی های حیاتی سیستم.

چرا Zhongguan را انتخاب کنید؟

• 18+ سال تجربه تخصصی در تولید شیر

• به بیش از 30 کشور در پنج قاره صادر شده است

• قابلیت سفارشی‌سازی کامل - اندازه‌های غیر استاندارد، آلیاژهای ویژه و پوشش‌های سفارشی در صورت درخواست در دسترس هستند

• کنترل دقیق فرآیند با قابلیت ردیابی کیفیت کاملاً مستند

• قیمت‌گذاری رقابتی با عرضه مستقیم کارخانه - بدون نشانه‌گذاری واسطه

Zhongguan Valve – مهندسی دقیق برای هر چالش جریان.

برای اطلاعات فنی دقیق، نقشه های CAD، یا کمک انتخاب شخصی، لطفاً با تیم فروش ما تماس بگیرید. ما مشتاقانه منتظر ایجاد یک همکاری طولانی مدت با شما هستیم.
