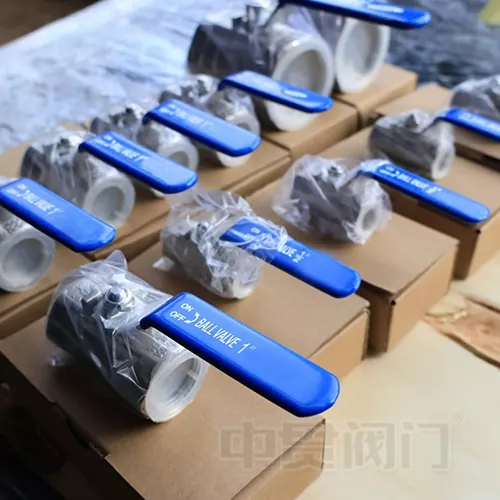

دریچه توپی انتهایی رزوه ای 1PC دستی

شیر توپی رزوه ای دستی 1PC یک شیر توپی کم فشار است که برای سیستم های آب با بدنه فولادی ضد زنگ یک تکه (304/316/316L) متصل به انتهای رزوه ای و مناسب برای لوله های DN15-DN50 طراحی شده است. ترکیبی از یک هسته توپ جلا داده شده با آینه (Ra≤0.4μm) و یک صندلی PTFE به نرخ نشتی ≤0.1ppm و گشتاور عملیاتی ≤20N·m دست می یابد. با 50 درصد کمتر

فضای نصب نسبت به نوع فلنجی، برای تامین آب خانگی، آبیاری قطره ای کشاورزی و سیستم های HVAC مناسب است. مزایا

دریچه توپ انتهایی رزوه ای دستی 1PC که توسط فرآیند ریخته گری دقیق تشکیل شده است، این ماده می تواند فولاد ضد زنگ 304، 316 یا 316L، مقاومت در برابر خوردگی یون کلرید (CL-≤200ppm) باشد. سرهای رزوه ای ISO 228/ISO 7 (G/NPT) یا سری BSP هستند و برای لوله های DN15-DN50 با فشار کاری ≤ PN16 مناسب هستند.

و چگونه یک توپ کم گشتاور داشته باشیم؟

سطح شیر توپی انتهایی رزوه ای دستی ما 1PC با آینه صیقل داده شده است (Ra≤0.4μm)، سطح تماس با صندلی سوپاپ تا 30٪ کاهش می یابد و گشتاور عملیاتی ≤ 20N·m است. و دقت سوراخ عبوری به تحمل H7 می رسد و مقدار ضریب جریان Cv 15٪ تا 20٪ بیشتر از شیرهای توپی معمولی است.

مزایای عملکرد

1. سهولت نصب:

شیر توپ انتهایی رزوه ای دستی 1PC را می توان بدون جداسازی نگهداری کرد و اتصال رشته ای باعث صرفه جویی در فضای نصب فلنج می شود و راندمان ساخت 50٪ افزایش می یابد.

2. مقاوم در برابر خوردگی و عمر طولانی:

فولاد ضد زنگ 316L در برابر خوردگی حفره ای معادل PREN≥35 در آب حاوی کلر (مانند آب لوله کشی شهری) مقاوم است و عمر طراحی ≥ 15 سال است.

ساختار ساقه ضد بادشکن عملکرد ایمن را در فشارهای دیفرانسیل بالا تضمین می کند.

3. مقرون به صرفه بودن:

هزینه 60 درصد از شیرهای توپی فلنجی است، و صندلی را می توان به صورت آنلاین تعویض کرد (بدون نیاز به قطع لوله)، که هزینه های تعمیر و نگهداری را 70 درصد کاهش می دهد.

برنامه های کاربردی

1. کنترل سوئیچ لوله آب سرد و گرم خانگی.

2. تنظیم جریان کانال های انشعاب سیستم آبیاری قطره ای کشاورزی.

3. جداسازی ورودی و خروجی تجهیزات تصفیه آب تجاری، شیرهای تخلیه کندانس HVAC.
