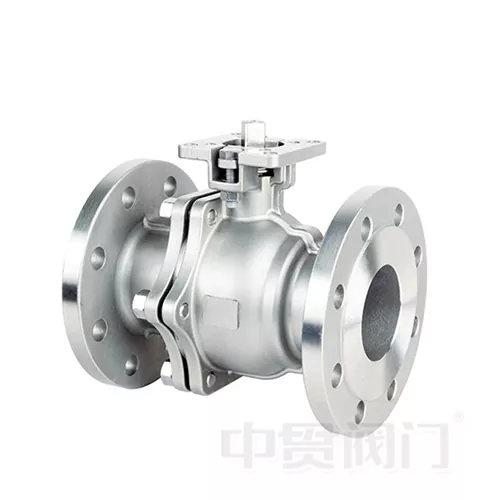

شیر توپی فولادی ضد زنگ استاندارد فلنج استاندارد ASME

شیر توپی فولادی ضد زنگ با پلتفرم بالا استاندارد ASME یک شیر صنعتی حرفه ای است که برای کنترل محیط های خورنده، شرایط دمای بالا / فشار بالا و الزامات آب بندی سخت در سیستم های کنترل سیال طراحی شده است.

بدنه سوپاپ و تمام قطعات خیس شده از فولاد ضد زنگ ممتاز (CF8 / CF8M / CF3M موجود)، همراه با فلنج های استاندارد ASME B16.5 برای اطمینان از اتصال ایمن و قابل اعتماد به سیستم های لوله کشی ساخته شده اند. در مقایسه با شیرهای توپی معمولی، منحصر به فرد استطراحی یکپارچه پلت فرم بالادارای یک پد نصب استاندارد ISO 5211 مستقیماً در بالای بدنه شیر است که امکان نصب سریع محرک های پنوماتیک، الکتریکی یا الکترو هیدرولیک را بدون براکت های اضافی فراهم می کند.

به عنوان یکی از محصولات اصلیشیر Zhongguanاین شیر توپی به طور گسترده در انتقال نفت و گاز، سیستم‌های راکتور شیمیایی، خطوط بهداشتی مواد غذایی، سیستم‌های آب تصفیه‌شده دارویی، نمک‌زدایی آب دریا و سیستم‌های بالاست دریایی استفاده شده است. با مقاومت عالی در برابر خوردگی، آب بندی بدون نشت حباب، و طراحی ایمن در برابر آتش، عملکرد پایدار طولانی مدت را ارائه می دهد و در عین حال فرکانس تعمیر و نگهداری و هزینه کل مالکیت را به میزان قابل توجهی کاهش می دهد.

مزایای فنی کلیدی

1. مقاومت در برابر خوردگی و درجه حرارت بالا

• گزینه های مواد: بدنه و توپ سوپاپ ساخته شده از CF8 / CF8M (فولاد ضد زنگ 304 / 316) یا CF3M درجه بالاتر (316L). نیکل، کروم و مولیبدن بهینه شده، مقاومت فوق العاده ای در برابر اسید سولفوریک، اسید هیدروکلریک، محلول های قلیایی، اسپری نمک و حلال های آلی مختلف ایجاد می کند.
• محدوده دما: مناسب برای -29 درجه سانتیگراد تا +250 درجه سانتیگراد (قابل افزایش تا +350 درجه سانتیگراد با گزینه های بسته بندی در دمای بالا). در خطوط بخار، سیستم های روغن داغ و سایر کاربردهای با دمای بالا بدون خرابی آب بندی یا تغییر شکل بدنه به طور قابل اعتماد عمل می کند.
• رسانه های سازگار: نفت خام، گاز طبیعی، محلول های اسید/قلیایی، آب دریا، حلال های دارویی، مواد غذایی، محیط های حاوی کلر و غیره.

2. نشت بدون حباب + طراحی ایمن در برابر آتش

• درجه نشتی: تست شده بر اساس ISO 5208 کلاس VI (حبابدار) - بدون نشتی قابل مشاهده تحت فشار نامی. ایده آل برای رسانه های سمی، قابل اشتعال یا با ارزش بالا.
• ساختار ایمن در برابر آتش: سطح آب بندی ثانویه فلز به فلز بین توپ و صندلی. حتی پس از فرسودگی صندلی نرم، دریچه خاموشی اولیه را حفظ می کند و استانداردهای ایمن آتش نشانی API 607 ​​/ ISO 10497 را رعایت می کند.
• طراحی ضد الکتریسیته ساکن: فنر ضد الکتریسیته ساکن بین ساقه و توپ، اتلاف بار قابل اعتماد را تضمین می کند و خطر انفجار ناشی از تجمع استاتیک را از بین می برد.

3. ساختار یکپارچه پلت فرم بالا - نصب محرک در 5 دقیقه

• استاندارد رابط: پلت فرم بالا مطابق با ISO 5211 است، که مستقیماً با مارک های اصلی محرک های پنوماتیکی و الکتریکی مطابقت دارد - بدون نیاز به صفحات آداپتور یا براکت های سفارشی.
• راندمان نصب: نصب محرک در محل فقط به اتصال پیچ + ساقه نیاز دارد. یک نفر می تواند کار را در عرض 5 دقیقه انجام دهد و 2/3 در زمان نصب در مقایسه با شیرهای سنتی نصب شده روی براکت صرفه جویی می کند.
• پایداری عملیاتی: پلت فرم یکپارچه فاصله انتقال بین محرک و ساقه را کوتاه می کند، واکنش برگشتی را کاهش می دهد و عمر چرخه و دقت بازخورد موقعیت را بهبود می بخشد.

4. مقاومت جریان پایین و ارزش Cv بالا - صرفه جویی در انرژی

• طراحی مسیر جریان: طراحی تمام سوراخ یا استاندارد با خطوط داخلی صاف افت فشار را به حداقل می رساند. مدل‌های تمام سوراخ، مقدار Cv را تقریباً مشابه لوله‌های هم‌اندازه ارائه می‌کنند و ویژگی‌های جریان اصلی سیستم را حفظ می‌کنند.
• صرفه جویی در انرژی: مقاومت جریان کم به معنای کاهش مصرف انرژی پمپاژ است. برای عملیات مداوم 24/7 در تصفیه خانه های شیمیایی یا آب، صرفه جویی سالانه برق می تواند قابل توجه باشد.

5. پیشگیری از نشت چند سطحی و عمر طولانی

• آب بندی ساقه: بسته بندی PTFE حلقه V با پیش کشش فنری به طور خودکار سایش را جبران می کند - بدون نیاز به سفت کردن غده مکرر.
• ساپورت توپ: طراحی توپ شناور یا قیچی (بسته به اندازه) با بوش های خود روان کننده، گشتاور را کاهش می دهد و عمر چرخه را افزایش می دهد. برای بیش از 50000 چرخه سوئیچینگ در هر GB/T 12237 تست شده است.

برنامه های کاربردی و صنایع معمولی

نصب آسان و تعمیر و نگهداری کم

• اتصال فلنج: مطابق با ASME B16.5 (کلاس 150 / 300 / 600). تناسب مستقیم با فلنج های لوله استاندارد - بدون نیاز به تغییر سفارشی.
• جداسازی سریع: محرک به طور مستقیم به پلت فرم پیچ می شود. برداشتن محرک برای عملیات یا بازرسی دستی اضطراری تأثیری بر بدنه شیر یا اتصال لوله‌کشی ندارد.
• تعمیر و نگهداری درون خطی: مدل‌های منتخب از جداسازی درون خطی پشتیبانی می‌کنند (طراحی خاص را بررسی کنید) - صندلی‌ها یا مهر و موم‌ها را بدون برداشتن کل شیر از خط لوله تعویض کنید و زمان خرابی را به میزان قابل توجهی کاهش دهید.
• فاصله نگهداری: در شرایط عادی هر 12 ماه یکبار مهر و موم بسته بندی و گشتاور عملیاتی را بررسی کنید. عمر سرویس واقعی بسته به رسانه و فرکانس چرخه می تواند بیش از 5 سال باشد.

مشخصات فنی

گزینه های موجود

• نوع محرک: دنده حلزونی دستی / پنوماتیک تک / دو کاره / برقی (24 ولت / 110 ولت / 220 ولت / 380 ولت) / الکترو هیدرولیک
• مواد صندلی: PTFE / RPTFE / PEEK / مهر و موم سخت فلزی
• درمان توپ: صیقلی آینه / سخت شدن نیترید / پوشش کاربید تنگستن
• گزینه های ویژه: دستگاه قفل / پورت پاکسازی / ساقه بلند / ژاکت عایق

چرا شیر Zhongguan را انتخاب کنید؟

• استانداردهای ساخت: انطباق دقیق با استانداردهای ASME، API، ISO، GB/T. گواهی‌های مواد، گزارش‌های تست فشار، و گواهی‌های ایمنی در برابر آتش در دسترس است.
• تضمین کیفیت: 100٪ تست فشار کارخانه + تست مهر و موم. هر شیر تضمین شده است که پارامترهای مشخص شده را برآورده کند.
• پاسخ سریع: محصولات ذخیره شده استاندارد ظرف 24 ساعت ارسال می شوند. سفارشات غیر استاندارد / سفارشی در 2 تا 4 هفته تحویل داده می شود.
• پشتیبانی فنی: خدمات کامل از محاسبه اندازه و راهنمایی نصب تا تعمیر و نگهداری پس از فروش.
