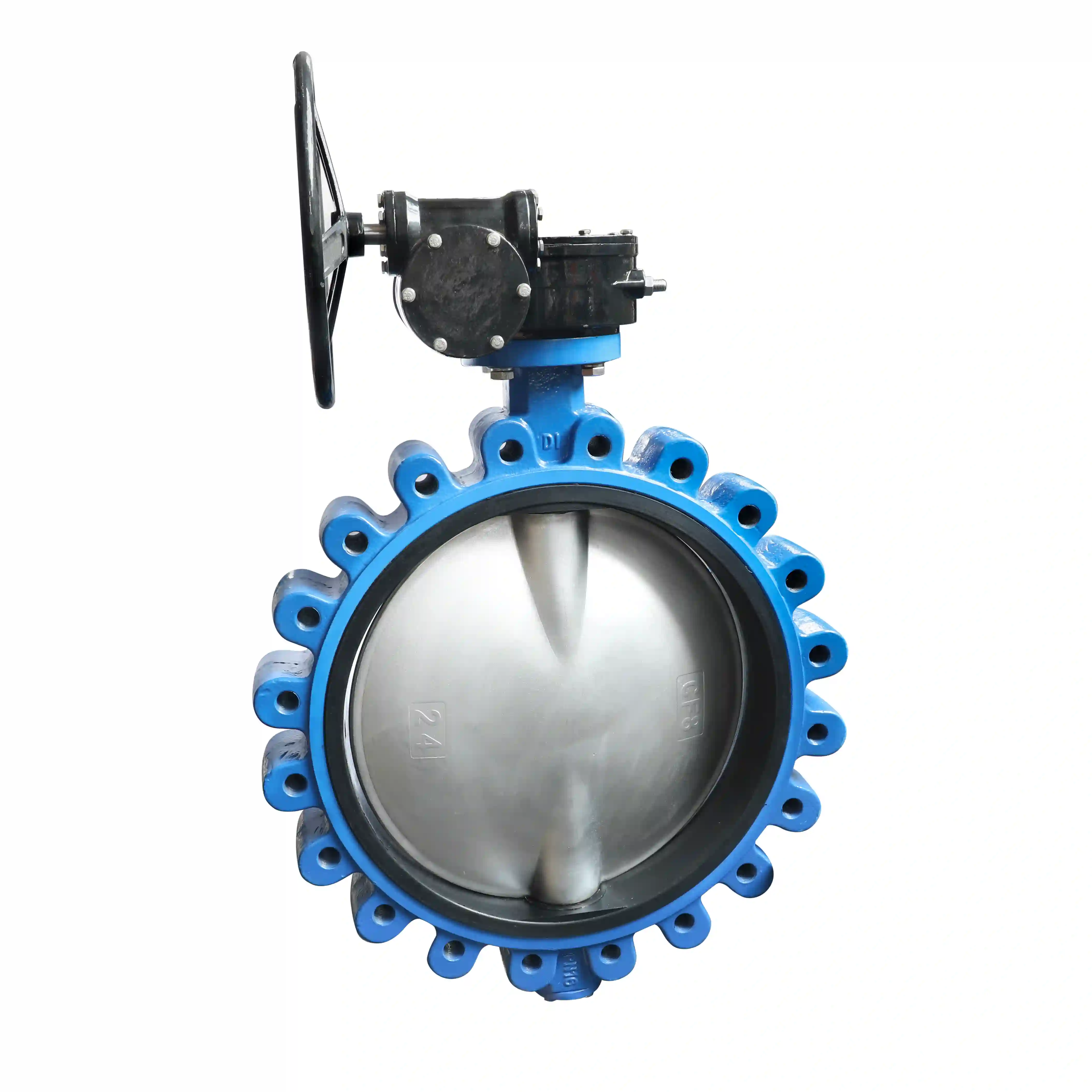

"اتصال نوع لوگ" به طور معمول به روش نصب شیر پروانه ای به سبک لوگ بین فلنج های لوله اشاره دارد. این روش اتصال در سیستم های لوله کشی صنعتی بسیار رایج است. نام خود را از بدنه دریچه که دارای ساختارهای "لوگ" با سوراخ های پیچ است گرفته است.
برای درک بهتر این روش اتصال، می توان آن را با یک نوع رایج دیگر مقایسه کرد: اتصال به سبک ویفر.
اتصال مستقل، بدون تداخل: قابل توجه ترین ویژگی اتصال از نوع لوگ این است که لوله های هر طرف به طور مستقل با استفاده از پیچ و مهره به شیر متصل می شوند. یعنی فلنج سمت چپ به لنگه های چپ سوپاپ و سمت راست به طور مشابه به لنگه های راست پیچ می شود. این اجازه می دهد تا هر طرف لوله به طور مستقل بدون تأثیر بر مهر و موم طرف مقابل برداشته شود.
قرار دهیدشیر پروانه ای به سبک لوگبین دو فلنج لوله و سوراخ های پیچ را تراز کنید.
از پیچ و مهره استفاده کنید تا فلنج را از هر طرف به طور ایمن به سوراخ های رزوه دار یا سوراخ های عبوری روی شاخه های مربوط به شیر ببندید.
این طراحی چندین مزیت متمایز دارد:
خدمات "بن بست" را تسهیل می کند: هنگامی که شیر باید در انتهای خط لوله نصب شود (مثلاً به عنوان شیر تخلیه در انتهای لوله)، فقط یک فلنج در یک طرف وجود دارد. یک سوپاپ سبک را میتوان مستقیماً به آن فلنج متصل کرد - کاری که یک شیر ویفری نمیتواند انجام دهد.
بهبود ثبات سیستم: در مقایسه با شیرهای ویفری، که به پیچهای بلندی که آنها را بین فلنجها میبندند، تکیه میکنند، تثبیت مستقل دریچههای لاگ استایل پشتیبانی قویتری ایجاد میکند. در کاربردهایی که خطوط لوله ارتعاش یا فشار نوسانی را تجربه می کنند، این روش اتصال پایداری و قابلیت اطمینان بالاتری را ارائه می دهد.
تعمیر و نگهداری آسان تر: از آنجایی که دو طرف لوله به طور مستقل به هم متصل هستند، در مواقعی که نیاز به سرویس یا تعویض شیر باشد، فقط سمتی که نیاز به کار دارد باید جدا شود. نیازی به جدا کردن دو طرف لوله به طور همزمان نیست و باعث کاهش قابل توجه زمان خرابی می شود.
-
