پورت کامل در مقابل دریچه های توپی کاهش یافته: تفاوت چیست؟

به شیر آب خانه و یک تونل بزرگراه فکر کنید. شیر آب می تواند کاملا باز باشد اما آبجریانهنوز با قطر خود محدود است. تونل بزرگراه اما به وسایل نقلیه اجازه می دهد تا بدون هیچ مانعی با سرعت کامل از آن عبور کنند. این قیاس ساده تفاوت اصلی بین یک دریچه توپی کامل و یک شیر توپی با پورت کاهش یافته را نشان می دهد.

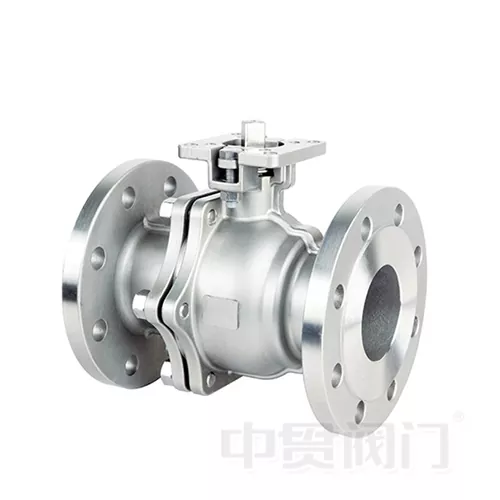

ابتدا بیایید خود شیر توپی را بشناسیم

همانطور که از نام آن پیداست، یک شیر توپی دارای یک جزء اصلی است - یک توپ با سوراخی در آن. چرخاندن دسته سوپاپ این توپ را می چرخاند. هنگامی که سوراخ با لوله هماهنگ می شود، سیال (آب، نفت، گاز و غیره) می تواند از آن عبور کند. هنگامی که توپ 90 درجه می چرخد، سوراخ مسدود می شود و جریان قطع می شود. این یک شیر روشن/خاموش بسیار کارآمد و قابل اعتماد است.

پورت کامل و پورت کاهش یافته اندازه این سوراخ در توپ و عرض آن را توصیف می کننددریچهگذر داخلی

دریچه توپی کامل پورت: "بزرگراه" بدون مانع

ویژگی طراحی: قطر سوراخ در توپ یک شیر توپی Full Port به اندازه قطر لوله اتصال است. این به این معنی است که وقتی شیر کاملاً باز است، مسیر عبور آن یک سوراخ مستقیم و بدون مانع بدون نقاط باریک است.

مزیت کلیدی: مقاومت صفر، بدون گرفتگی

جریان بدون مانع: سیال تقریباً بدون افت فشار اضافی عبور می کند، مانند رانندگی در یک بزرگراه مستقیم.

عملکرد قدرتمند: این امکان را برای یک عملیات ویژه به نام "pigging" فراهم می کند. در خطوط لوله مسافت طولانی (مثلاً برای نفت و گاز)، وسیله ای به نام "خوک" از طریق لوله برای تمیز کردن یا بازرسی آن فرستاده می شود. فقط یک شیر توپی Full Port به این "خوک" اجازه عبور می دهد.

به آن فکر کنید: جاده ای که عرض کامل خود را از ابتدا تا انتها حفظ می کند، بدون بخش های تنگنا.

کاربردهای متداول: خطوط لوله فرآیند بحرانی، خطوط انتقال مسافت طولانی، و هر برنامه کاربردی که نیاز به حداکثر جریان یا پیگینگ دارد، اغلب در نفت، گاز و مواد شیمیایی.صنایع.

دریچه توپی پورت کاهش یافته: «خیابان اصلی» مقرون به صرفه

ویژگی طراحی: قطر سوراخ در توپ یک شیر توپی با پورت کاهش یافته کوچکتر از قطر لوله اتصال است. به طور معمول، یک اندازه استاندارد کوچکتر است. به عنوان مثال، سوراخ دریچه پورت کاهش یافته DN100 (100 میلی متر) ممکن است فقط حدود 80 میلی متر باشد.

مزیت کلیدی: هزینه کمتر، فشرده، وزن سبک تر

مقرون به صرفه: از آنجایی که توپ و بدنه سوپاپ را می توان کوچکتر کرد، از مواد کمتری استفاده می کند و معمولاً ارزان تر از یک شیر Full Port با همان اندازه است.

جمع و جور و سبک وزن: ساختار کلی آن کوچکتر است و در جاهایی که فضای نصب محدود است مفید است.

جریان کافی: در حالی که گذرگاه باریک تر است، سرعت جریان برای اکثر کاربردهای صنعتی روزمره و عمومی کاملاً مناسب است.

به آن فکر کنید: یک خیابان اصلی که عمدتاً عریض است اما بخش کمی باریک‌تر زیر یک پل دارد. ممکن است کمی ترافیک را کاهش دهد، اما مانع عبور و مرور عادی نمی شود.

موارد استفاده متداول: این رایج ترین و پرکاربردترین نوع شیر توپی است. شما به احتمال زیاد شیرهای پورت کاهش یافته را در تامین آب استاندارد، سیستم های گرمایشی، ساخت و ساز و بسیاری از صنایع پیدا خواهید کردخطوط لولهجایی که حداقل افت فشار مهم نیست.

نتیجه گیری: چگونه انتخاب کنیم؟

به زبان ساده، انتخاب شما به نیاز شما بستگی دارد:

هنگامی که نیاز به جریان نامحدود دارید یا به قابلیت آینده برای پیگینگ خط لوله نیاز دارید، یک شیر توپی کامل را انتخاب کنید. شما هزینه بیشتری می پردازید و برای این کارایی و عملکرد به فضای بیشتری نیاز دارید.

برای اکثریت قریب به اتفاق کاربردهای عمومی، مانند قطع آب اصلی در خانه یا لوله های گرمایش ساختمان، بندر کاهش یافتهشیر توپیکاملاً کافی است و بهترین ارزش را ارائه می دهد. کاهش جزئی در جریان و فشار را برای صرفه جویی در هزینه و راحتی معامله می کند.

امیدواریم این مقاله به شما کمک کند تا تفاوت بین این دو نوع شیر توپی را به وضوح درک کنید. دفعه بعد که یکی را دیدید یا انتخاب کردید، دقیقاً خواهید فهمید که کدام "جاده" برای سیستم شما مناسب است.
