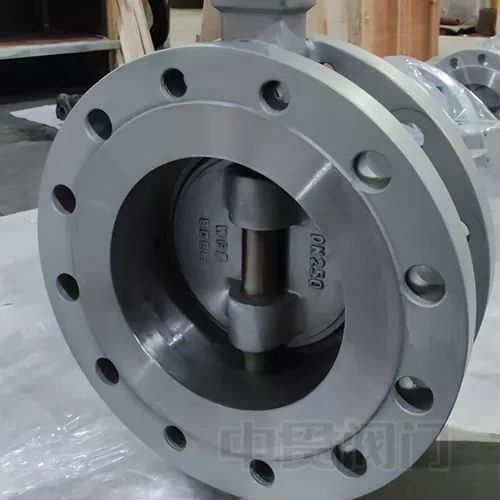

A دریچهیک خط لوله متداول برای انتقال مایعات در کاربردهای صنعتی است. این برنامه دارای طیف گسترده ای از کاربردهای ، مانند فرآوری شیمیایی ، متالورژی ، ژنراتورهای گاز ، گاز زغال سنگ ، گاز طبیعی ، گاز نفتی مایع و سیستم هوای گرم و گرم است.
اصل کار شیر پروانه شامل تنظیم جریان محیط سیال از طریق صفحه پروانه است. صفحه پروانه به صورت عمودی در خط لوله قرار می گیرد. به شکل دیسک است و در اطراف یک محور درون بدنه دریچه می چرخد. با بهره برداری از ساقه دریچه ، زاویه انحراف صفحه پروانه را می توان تنظیم کرد تا سرعت جریان محیط سیال را کنترل کند.
انواع مختلفی وجود دارددریچهS ، مانند دریچه های پروانه ای متمرکز ، دریچه های پروانه ای یکپارچه ، دریچه های پروانه ای دو برابر و دریچه های پروانه ای سه گانه. مشخصه شیر پروانه متمرکز این است که محور ساقه دریچه ، مرکز صفحه پروانه دایره ای و مرکز بدنه دریچه همه در همان نقطه قرار دارند. این نوع شیر پروانه دارای یک ساختار ساده است و تولید آن آسان است. با این حال ، اشکال آن این است که صفحه پروانه دائماً با صندلی دریچه در اصطکاک قرار می گیرد و منجر به سایش سریع می شود. دریچه پروانه تک انتهایی به این مسئله می پردازد. محور ساقه دریچه را از مرکز صفحه پروانه جدا می کند و فشرده سازی بین صفحه پروانه و صندلی دریچه را کاهش می دهد. با جبران مرکز ساقه دریچه از هر دو مرکز صفحه پروانه و مرکز بدنه دریچه ، یک شیر پروانه دوتایی را به دست می آوریم. این ساختار به طور موثری اصطکاک بین صفحه پروانه و صندلی دریچه را کاهش می دهد ، سایش را به حداقل می رساند و عمر سرویس شیر را به طور قابل توجهی گسترش می دهد. با این حال ، دریچه های پروانه ای دو برابر نیز هنگام استفاده از محیط سیال با دمای بالا ، اشکالاتی دارند. اگر از مهر و موم های سخت مقاوم در برابر درجه حرارت بالا استفاده شود ، محیط مستعد نشت است. از طرف دیگر ، اگر از مهر و موم های نرم استفاده شود ، آنها نمی توانند در برابر درجه حرارت بالا مقاومت کنند. برای پرداختن به این مسئله ، سه گانهدریچهتوسعه یافت جبران سوم محور سطح آب بندی صفحه پروانه مخروطی را از محور بدنه دریچه استوانه ای جدا می کند و مقطع آب بندی صفحه پروانه را از دایره ای به بیضوی تبدیل می کند. این مهر و موم مثبت اصلی را به یک مهر و موم گشتاور تغییر می دهد و از طریق فشار تماس صندلی دریچه به آب بندی می رسد.
