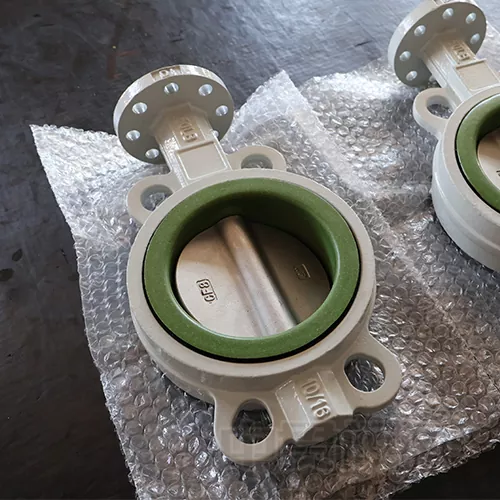

شیر پروانه متمرکز نوعی استدریچهبا ساختار طراحی متقارن و کم هزینه. محور ساقه دریچه شیر پروانه متمرکز همزمان با خط مرکزی بدنه دریچه است و صفحه شیر به شکل دیسک است و عمود بر محور خط لوله نصب می شود. EPDM ، FKM ، PTFE ، NBR معمولاً در شیر پروانه استفاده می شود.
اصل کار
اصل عملیاتی شیر پروانه متمرکز بر چرخش 90 درجه است. هنگامی که صفحه شیر در اطراف محور مرکزی می چرخد تا به موازات خط لوله باشد ، شیر در حالت باز است. هنگامی که به حالت عمودی می چرخد ، شیر بسته است. مهر و موم به تغییر شکل الاستیک مواد صندلی دریچه متکی است و محکم با صفحه دریچه متناسب است.
در آن نمایش داده شد:
1.Cost-Operective: ساختار ساده ، هزینه تولید پایین و یک راه حل کنترل مایعات مقرون به صرفه.
وزن و انعطاف پذیر: وزن همان کالیبر معمولاً فقط یک سوم از شیر دروازه است و نصب و نگهداری آن راحت تر است.
3. آب بندی کم فشار خوب: مخصوصاً برای آب یا محیط هوا در PN16 و زیر سطح فشار و شرایط دمای طبیعی مناسب است.
اما محدودیت خاص خود را دارد:
1. لباس پوشیدن: از آنجا که صفحه دریچه و صندلی دریچه همیشه در طی مراحل باز و بسته شدن در تماس هستند ، استفاده طولانی مدت به راحتی می تواند باعث سایش سطح آب بندی شود.
2. مقاومت در برابر دمای و فشار: مواد آب بندی نرم (مانند لاستیک) برای دمای بالا (> 150 ℃) یا شرایط فشار زیاد مناسب نیستند و مستعد پیری و تغییر شکل هستند.
3. مناسب برای رسانه های حاوی ذرات: ذرات جامد ممکن است صندلی دریچه را خراشیده و بر اثر آب بندی تأثیر بگذارد.
بنابراین ، متمرکزدریچه های پروانهمعمولاً در محیط آب یا مقداری اسید و قلیایی ، فشار در PN 16 استفاده می شود. اگر از انتخاب صندلی دریغ می کنید ، می توانید با متوسط و دما با ما تماس بگیرید. تیم فناوری ما یک ماده مناسب برای پروژه شما را انتخاب می کند.
