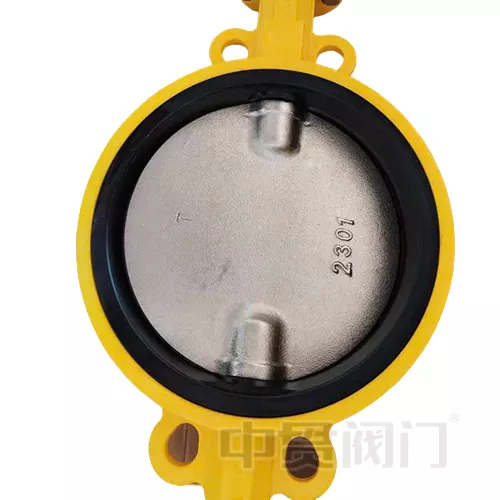

دریچه پروانه طراحی نیمه ساقه

دریچه پروانه طراحی نیمه ساقه فقط یک تفاوت با دیگر دریچه معمولی پروانه دارد ، ساقه ها دارای دو مرحله هستند ، همچنین می توانند به عنوان شافت شیر ​​تقسیم شوند ، این به معنای کاهش سطح مقطع و اهمیت بیشتری بر ارزش KV است. اگر به دنبال این نوع دریچه برای صنعت یا پروژه های خود هستید ، دریچه نیمی از ساقه پروانه انتخاب خوبی است ، هر یک از مواد و فلنج بالا یا شکل ساقه ، همه می توانند سفارشی شوند.

مزایای عملکرد و مرزهای قابل اجرا

1. اقتصادی و آسان برای نگهداری:

هزینه تولید شیر پروانه نیمه ساقه تنها 70 ٪ از شیر پروانه ای کامل ساقه است و نیازی به حفظ جعبه چاشنی پایین نیست.

2. بهینه سازی برای سناریوهای ولتاژ کم:

فشار کار PN16 ، دمای قابل استفاده -10 ° C ~ 120 درجه سانتیگراد (مهر و موم EPDM) / -20 ° C ° 80 درجه سانتیگراد (مهر و موم NBR).

مقدار CV ضریب جریان 40 ٪ بیشتر از شیر دروازه با همان قطر است و از دست دادن فشار 0.2 ≤ 2 (با سرعت جریان 2 متر بر ثانیه) است.

3. انعطاف پذیری نصب:

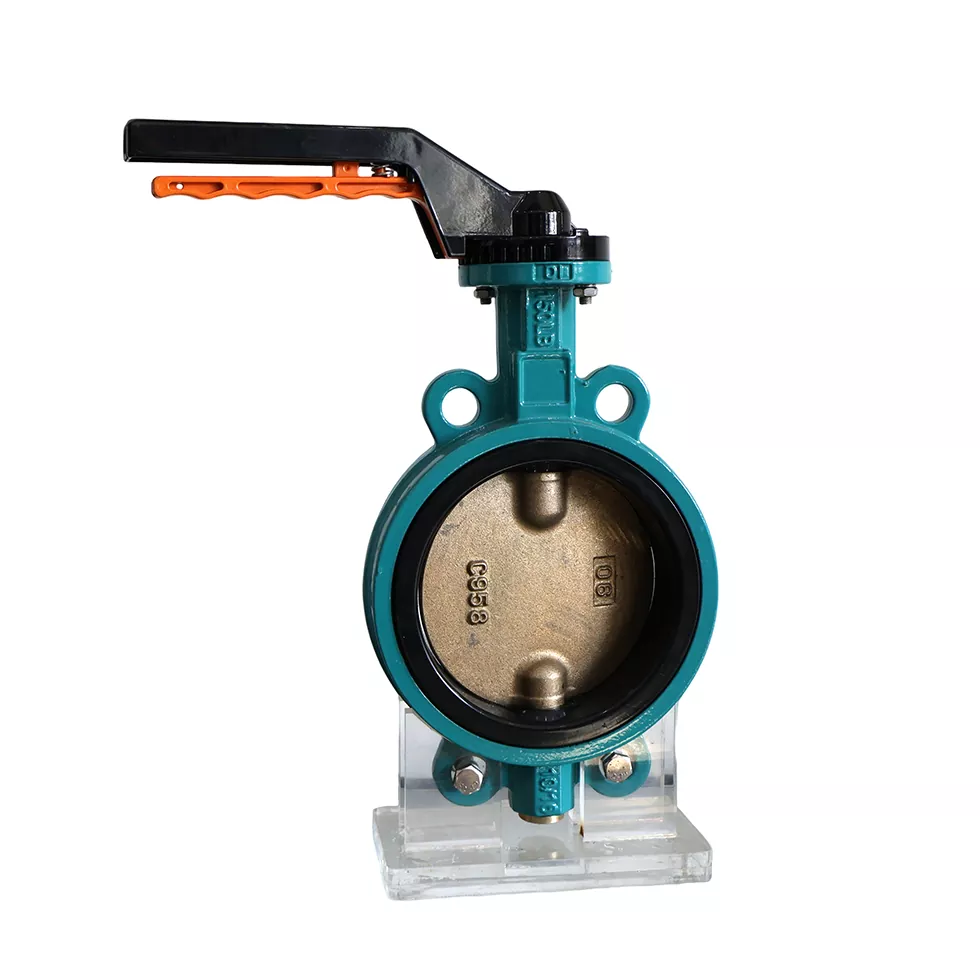

نیمی از شیر پروانه ساقه را می توان به صورت افقی یا عمودی نصب کرد و بدنه دریچه را می توان در چدن (GGG50) یا استیل ضد زنگ (CF8M) انتخاب کرد.

سازگاری طراحی کلیپ با پروژه های نوسازی خط لوله با فضای محدود (به عنوان مثال ، گسترش خط لوله اتاق تجهیزات).

4. سازگاری رسانه معمولی:

الف آب تمیز ، آب خنک کننده در گردش ، بخار کم فشار (1.6mpa) ؛

ب. روغنهای B.neutral (ویسکوزیته ≤220cst) ، هوا و سایر گازهای غیر مصرفی.

ج. C. غلظت LOW مایعات اسیدی و قلیایی (9 pH 5)
