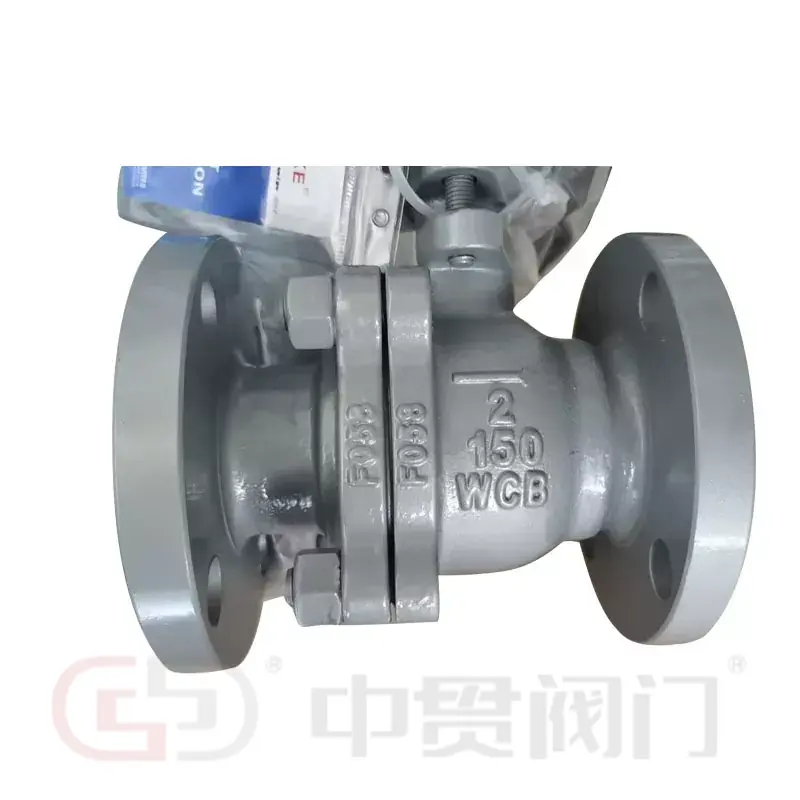

شیر توپی شناور WCB با اتصال فلنجی

این شیر از فولاد کربنی WCB برای بدنه اصلی حاوی فشار خود استفاده می کند. این ماده معمولاً برای خدمات صنعتی آب، روغن و بخار استفاده می شود که در آن فولاد کربنی با محیط عملیاتی سازگار است. Zhongguan همچنین LCB و WCC را به عنوان مواد جایگزین بدنه فهرست می‌کند که به انتخاب مواد اجازه می‌دهد دمای سرویس، الزامات مکانیکی و مشخصات پروژه را منعکس کند.

جزئیات کلیدی ساخت و ساز عبارتند از:

ترکیب بدنه فولاد کربنی و مواد داخلی منتخب، شیر توپی شناور WCB با اتصال فلنجی را برای رسانه‌های صنعتی سازگار که در آن به خاموش کردن قابل اعتماد و تعمیر و نگهداری عملی نیاز است، مناسب می‌سازد.

انتهای فلنج دار اتصال پیچی را به فلنج های خط لوله منطبق می دهد. Zhongguan گزینه‌های RF، FF و RTJ را فهرست می‌کند تا مشخصات لوله‌کشی مختلف را در خود جای دهد. این پیکربندی‌ها از برنامه‌ریزی نصب در پروژه‌های صنعتی پشتیبانی می‌کنند، به شرطی که ابعاد فلنج شیر، کلاس فشار و روکش با تجهیزات متصل مطابقت داشته باشد.

اندازه و محدوده فشار ذکر شده پیکربندی های متعدد خط لوله را پوشش می دهد. رتبه‌بندی‌های کلاس و رتبه‌بندی PN متعلق به سیستم‌های تعیین‌کننده متفاوتی هستند و نباید بدون بررسی استانداردهای قابل اجرا و شرایط طراحی، به‌عنوان مستقیماً قابل تعویض در نظر گرفته شوند.

سازگاری مواد و محدودیت های فشار و دما تعیین می کند که آیا یک شیر برای یک سرویس خاص مناسب است یا خیر. فولاد کربنی WCB به طور کلی برای کاربردهای آب، روغن و بخار سازگار است، در حالی که مواد صندلی بر عملکرد آب بندی تحت شرایط عملیاتی انتخاب شده تأثیر می گذارد.

مناطق کاربرد معمولی عبارتند از:

مکانیزم توپ شناور بر فشار دیفرانسیل تکیه دارد تا توپ را به سمت صندلی پایین دست هل دهد. این تماس به شکل گیری مهر و موم خاموش کننده کمک می کند، در حالی که مواد صندلی انتخاب شده مناسب بودن آن را برای دمای متوسط ​​و عملکرد تعیین می کند.

بدنه پیچ دو تکه امکان دسترسی به اجزای داخلی را برای نگهداری فراهم می کند. بسته به روش ساخت و نگهداری، بدنه را می توان برای بازرسی یا تعویض قطعات قابل تعمیر بدون از بین بردن کل مجموعه خط لوله باز کرد. جداسازی، کاهش فشار و جابجایی ایمن قبل از نگهداری ضروری است.

ملاحظات طراحی و تدارکات اضافی عبارتند از:

عملکرد ضد حریق و ضد الکتریسیته ساکن توسط مشخصات ارائه شده مشخص نشده است. API 6D و ASME B16.34 به عنوان استانداردهای طراحی و API 598 به عنوان استاندارد تست ذکر شده است. این منابع به تنهایی گواهینامه ضد حریق یا ساخت و ساز ضد الکتریسیته ساکن را تایید نمی کنند.

برای پروژه هایی که نیاز به ویژگی های ایمنی اضافی دارند، نکات زیر نیاز به مستندات فنی خاص دارند:

این بررسی‌ها به‌ویژه مربوط به خدمات هیدروکربنی، لوله‌کشی در دمای بالا، و تأسیسات با الزامات ایمنی تعریف‌شده است.

Zhongguan پایگاه های تولید شیر در تیانجین، که در سال 2016 تاسیس شد، و Oubei، Yongjia، Wenzhou، جایی کهشرکت تولید شیر ژجیانگ Zhongguan با مسئولیت محدوددر سال 2019 تاسیس شد. این شرکت بیش از 19 سال تجربه در صنعت شیرآلات دارد.

تجهیزات تولیدی شامل ماشین‌های تست فشار سوپاپ، تجهیزات نصب صندلی شیر، تجهیزات اتصالات شفت آستین و ماشین‌های علامت‌گذاری است. Zhongguan دارای گواهینامه ISO برای محصولات شیر ​​خود است و صندلی های دارای گواهی WRAS را برای شیرهای پروانه ای قابل اجرا ارائه می دهد. ما را مرور کنیدگواهینامه هاوموارد تعاونیبرای جزئیات بیشتر

برایشیر توپی شناور WCB با اتصال فلنجیجزئیات انتخاب شامل مواد بدنه WCB، LCB یا WCC، محدوده اندازه DN15–DN600، کلاس فشار، روکش فلنج RF/FF/RTJ و مواد صندلی است. گزینه های مرتبط در همانشیر توپیخانواده نیز موجود است. Zhongguan همچنین با شرکت های مهندسی و سهامداران در ویتنام، مالزی و سنگاپور کار می کند.
