دریچه پروانه ای متحدالمرکز محرک هیدرولیک

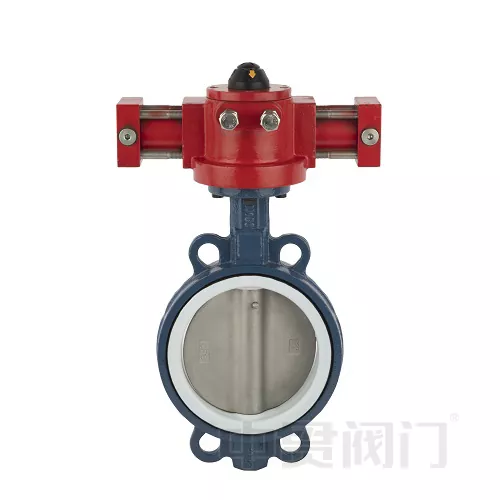

دریچه پروانه ای متحدالمرکز محرک هیدرولیک با دیسکی مشخص می شود که برای کنترل جریان در اطراف یک محور مرکزی می چرخد، در حالی که محرک های هیدرولیک از فشار سیال برای حرکت شیر ​​استفاده می کنند. این ترکیب امکان کنترل دقیق و قدرتمند جریان سیال را در کاربردهای مختلف، به ویژه در مواردی که اتوماسیون مورد نظر است و گشتاورهای بالاتر مورد نیاز است، فراهم می کند.

I. اصل کار

سیستم های کنترل سیال صنعتی با باز و بسته کردن دریچه های پروانه ای جریان را تنظیم می کنند. شیر پروانه ای هیدرولیک از یک سیستم محرک هیدرولیک برای تبدیل فشار سیال به انرژی مکانیکی استفاده می کند و شفت سوپاپ را برای تکمیل یک حرکت چرخشی 90 درجه هدایت می کند. در مقایسه با محرک‌های الکتریکی/نیوماتیکی، سیستم هیدرولیک خروجی گشتاور بالاتر و مقاومت در برابر ضربه بهتری را ارائه می‌دهد.

II. ساختار اصلی و توابع

اجزای بدنه شیر

دیسک: مسیر جریان را با چرخش 90 درجه باز و بسته می کند.

ساقه سوپاپ: جزء هسته انتقال دهنده که محرک را به دیسک متصل می کند.

سیستم آب بندی: نشیمن شیر آب بندی نرم EPDM نشت صفر را تضمین می کند.

روش اتصال: طراحی فلنجی/ویفر (منطبق با استانداردهای ANSI/EN).

محرک هیدرولیک

فشار روغن یک سیلندر پیستونی را به حرکت در می آورد و نیروی خطی تولید می کند ← تبدیل به گشتاور دورانی.

ضربه استاندارد 90 درجه، زمان پاسخ ≤ 3 ثانیه.

اختیاری تک اثره (بازگشت فنر) یا دو اثره (درایو هیدرولیک دو جهته).

III. مزایای فنی
