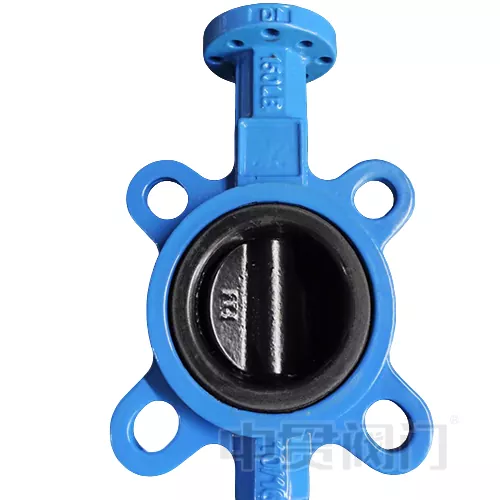

شیر پروانه ای دیسکی با روکش هالار

شیر پروانه ای دیسکی با پوشش Halar برای محیط های شیمیایی شدید طراحی شده است و از پوشش Halar (ECTFE) روی سطح دیسک برای دستیابی به مقاومت در برابر خوردگی برتر استفاده می کند. با محدوده دمای سرویس از -40 ℃ تا 150 ℃ (کاربرد دمای خاص نیز نیاز به در نظر گرفتن مواد صندلی دارد) و ضخامت 0.5-1.2 میلی متر.

عملکرد اصلی پوشش HALAR

HALAR (کوپلیمر اتیلن کلروتری فلوئورواتیلن، ECTFE) یک فلوروپلیمر با کارایی بالا است که به طور یکنواخت سطح صفحه پروانه را از طریق یک فرآیند پاشش الکترواستاتیک پوشش می دهد تا یک لایه محافظ متراکم با ضخامت 0.5 تا 1.2 میلی متر تشکیل دهد. در شیر پروانه ای دیسکی با روکش هالار، وظایف اصلی این پوشش عبارتند از:

1. مقاومت در برابر خوردگی شیمیایی: می تواند 98٪ اسید سولفوریک، 37٪ اسید هیدروکلریک، قلیایی قوی (مانند 50٪ NaOH) و حلال های آلی (مانند استون، زایلن) را تحمل کند و نرخ خوردگی کمتر از 0.01 میلی متر در سال است.

2. مقاومت در برابر دما: محدوده دمای استفاده طولانی مدت -40℃~150℃، مقاومت کوتاه مدت در برابر شوک حرارتی 180℃.

3. نفوذپذیری کم: ساختار مولکولی متراکم است و از خوردگی زیرلایه فلزی صفحه پروانه به دلیل نفوذ متوسط ​​جلوگیری می کند.

4. مقاومت در برابر سایش و ضد چسبندگی: ضریب اصطکاک سطحی به اندازه 0.3 است که چسبندگی رسانه های دانه ای را کاهش می دهد و چرخه نگهداری را طولانی می کند.

5. در مقایسه با پوشش های PTFE یا PP، مقاومت مکانیکی HALAR بیش از 50 درصد افزایش می یابد، به خصوص در شرایط باز و بسته شدن مکرر که می تواند از ترک خوردن و ریزش پوشش جلوگیری کند.

بهینه سازی سازه:

برای انطباق با خواص فیزیکی پوشش HALAR، شیر پروانه ای دیسکی با روکش هالار ما طراحی هدفمند را اتخاذ می کند:

1. ماشینکاری دقیق صفحه پروانه ای: مواد پایه از فولاد ضد زنگ 316 لیتری یا فولاد دوبلکس ساخته شده است و زبری سطح ≤Ra3.2μm توسط چرخش CNC است که پایه چسبندگی یکنواختی را برای پوشش فراهم می کند. لبه صفحه پروانه گرد است تا از تمرکز تنش پوشش جلوگیری شود.

2. سیستم آب بندی دو طرفه: با نشیمنگاه شیر آب بندی نرم EPDM یا FKM، یک رابط آب بندی "کامپوزیت انعطاف پذیر سفت و سخت" را با پوشش HALAR تشکیل می دهد و به نشتی صفر دو طرفه در فشار ≤PN16 (طبق استاندارد ISO 5208) دست می یابد.

3. سازگاری درایو ISO5211: بالای میل سوپاپ مجهز به رابط شفت مربعی (مطابق با استاندارد ISO5211 F05-F10) است که می تواند مستقیماً با محرک های پنوماتیک/الکتریکی نصب شود و خطای خروجی گشتاور ≤5٪ است.

رسانه های قابل اجرا و سناریوهای معمولی

شیر پروانه ای دیسکی با روکش هالار برای رسانه های زیر طراحی شده است:

1. اسید / قلیایی قوی: مانند محلول آبکاری (حاوی اسید کرومیک)، گاز کلر مرطوب در فرآیند کلر قلیایی، کنسانتره اسید فسفریک.

2. حلال های آلی: واسطه های پتروشیمی مانند بنزن، استرها، کتون ها و غیره.

3. رسانه های اکسید کننده: پراکسید هیدروژن (غلظت 50٪)، محلول هیپوکلریت سدیم.

4. مایع با خلوص بالا: عامل تمیز کننده CIP/SIP در صنعت داروسازی، تحویل آب فوق خالص.
