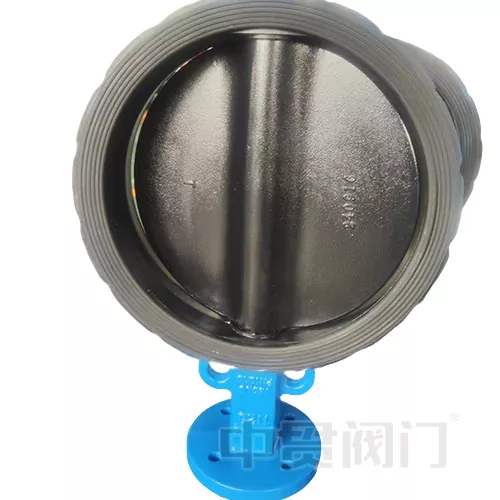

EN593 دریچه پروانه استاندارد طراحی

به عنوان یک مشخصات مهم در زمینه دریچه های صنعتی در اروپا ، استاندارد طراحی EN593 یک چارچوب منظم برای طراحی ، ساخت و آزمایش دریچه های پروانه فلزی فراهم می کند. در این مقاله به طور عمیق الزامات اصلی استاندارد را مورد تجزیه و تحلیل قرار داده و مزایای فنی دریچه های پروانه ای را که بر این استاندارد مطابقت دارند (EN 593 Design Design Standard Butterfly Votve) در سناریوهای صنعتی کشف خواهد کرد.

مشخصات اصلی استاندارد EN593

EN593 توسط کمیته استاندارد سازی اروپا (CEN) تهیه شده است و برای طراحی دریچه های پروانه فلزی در سیستم های خط لوله فلنج یا با لب به لب کاربرد دارد و عملکردهای انزوا ، تنظیم و کنترل را پوشش می دهد. نکات برجسته فنی آن شامل موارد زیر است:

محدوده فشار و اندازه:

1. فشار اسمی (PN): 2.5 تا 40 بار ؛ درجه استاندارد آمریکایی (کلاس): 150 تا 300 ؛

2. قطر اسمی (DN): DN20 تا DN2400 ، با حداکثر پشتیبانی از طراحی قطر 2.4 متر (DN2400).

3. برنامه های ویژه (مانند کنترل فرآیند) نیاز به مراجعه به استانداردهای تکمیلی EN1349 و EN60534-2-1 دارند.

الزامات مادی و ساختاری:

1. بدنه دریچه باید از فلز مقاوم در برابر خوردگی (مانند فولاد کربن ، فولاد ضد زنگ یا فولاد دوبلکس) ساخته شود و دارای گواهینامه مواد EN 10204 باشد.

2. ساقه دریچه و صفحه پروانه باید دارای استحکام پیچشی باشد و مهر و موم صندلی دریچه باید با مهر و موم های نرم (EPDM/FKM) یا مهر و موم های سخت فلز به فلز سازگار شود.

3. ابعاد اتصال فلنج به شدت از استاندارد EN 558 پیروی می کند تا از قابلیت تعویض جهانی اطمینان حاصل شود.

مشخصات آزمون عملکرد:

1. تست آب بندی: طبق استاندارد ISO 5208 ، نشت صفر در 1.1 برابر فشار امتیاز حاصل می شود.

2. تأیید گشتاور عامل: پس از نصب محرک ، باید 1000 آزمایش چرخه باز و بسته شدن را پشت سر بگذارد و نوسان گشتاور 5 ٪ است.

3. تست استحکام فشار: بدنه دریچه باید در برابر آزمایش فشار هیدرواستاتیک 1.5 برابر فشار PN به مدت 3 دقیقه بدون تغییر شکل مقاومت کند

در صورت نیاز به تأیید استاندارد دیگر ، فقط با ما تماس بگیرید ، فقط با ما تماس بگیرید.

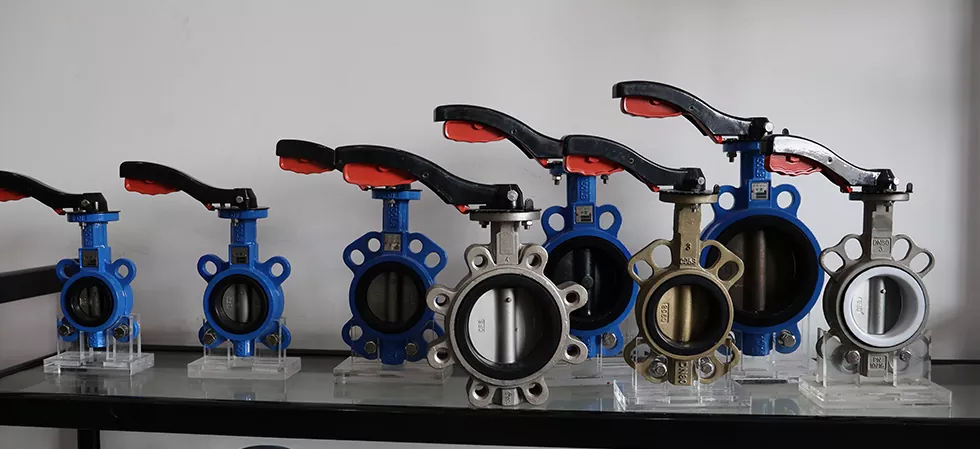

مزایای فنی

مزایای فنی:

شیر پروانه ای که با استاندارد EN593 (EN593 Design Design Standard Butterfly Design) مطابقت دارد ، در سناریوهای زیر عملکرد خوبی دارد:

سازگاری با رسانه های سخت:

1. با بهینه سازی سطح صفحه پروانه با آبکاری ، PTFE یا آبکاری فلزی ، می تواند در برابر اسید قوی ، بخار با درجه حرارت بالا و رسانه دانه ای ساینده 13 مقاومت کند.

به عنوان مثال ، شیر DN1600 می تواند در برابر خوردگی H2S در 150 ℃ و PN16 در برابر مدت طولانی در سیستم بازیابی گوگرد یک گیاه پتروشیمی مقاومت کند.

طرح آب بندی با راندمان بالا:

1. ساختار آب بندی دو طرفه (دوتایی غیر عادی یا سه گانه) اصطکاک باز و بسته شدن را کاهش می دهد و عمر صندلی دریچه را افزایش می دهد.

2. سطح نشت صندلی دریچه مهر و موم نرم به کلاس VI (مهر و موم در سطح حباب) می رسد و مهر و موم سخت مطابق با استاندارد ایمنی آتش (API 607) است.

پتانسیل ارتقاء هوشمند

1. رابط استاندارد ISO5211 Squaft (F05-F25) از ادغام سریع محرک های برقی/پنوماتیک پشتیبانی می کند.

2. همراه با اینترنت صنعتی اشیاء (IIOT) ، گشتاور دریچه ، دما و داده های هشدار دهنده نشت را می توان در زمان واقعی کنترل کرد.
