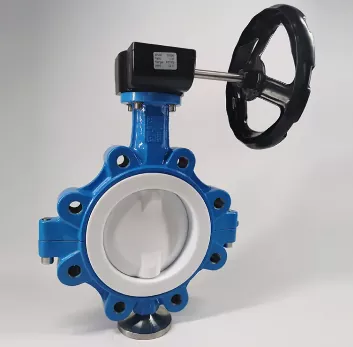

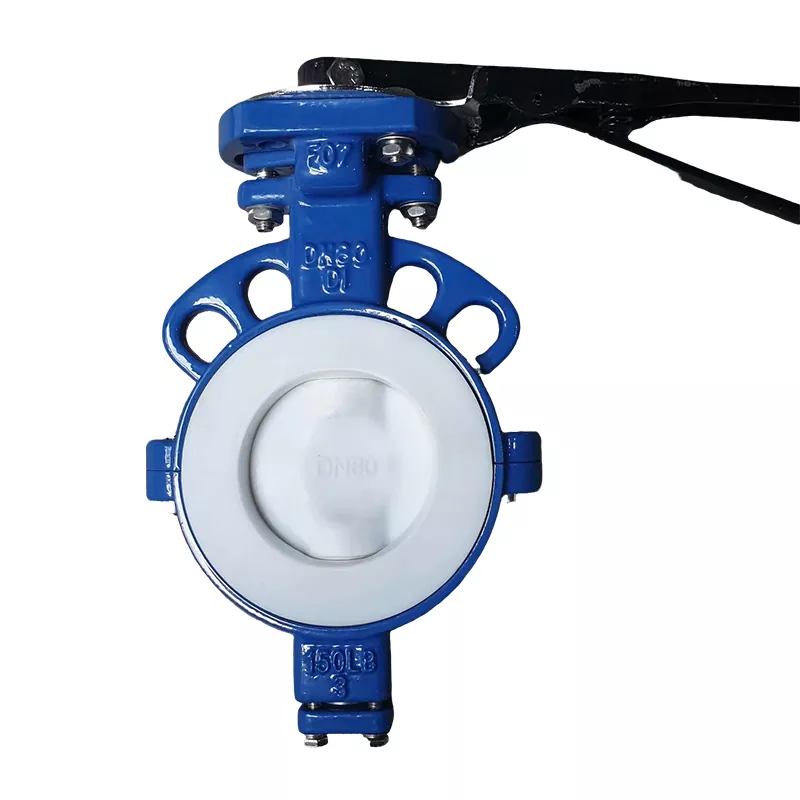

دریچه پروانه ای با پوشش بدنه کاملاً PTFE

شیر پروانه ای کاملاً PTFE با پوشش بدنه تقسیم شده توسط Zhongguan Valve یک راه حل کنترل سیال برتر و با کارایی بالا است که به طور خاص برای چالش برانگیزترین محیط های صنعتی جهان طراحی شده است. این شیر پرچم‌دار با ترکیب نوآوری‌های ساختاری پیشرفته با علم مواد نخبه، دارای روکش پلی‌تترا فلوئورواتیلن (PTFE) درجه یک و با چگالی بالا است که یک سپر غیر قابل نفوذ در برابر خوردگی شدید شیمیایی، سایش ساینده و ناپایداری حرارتی ایجاد می‌کند.

حفاظت کامل در برابر خوردگی سازش ناپذیر

بدنه شیر در داخل و خارج به همراه هسته دیسک کاملاً با پلی تترا فلوئورواتیلن سنگین (PTFE) محصور شده است. این یک سد غیر قابل نفوذ و غیر واکنشی در برابر اسیدهای قوی، قلیایی های غلیظ، کلر و حلال های آلی بسیار واکنش پذیر ایجاد می کند. ضریب اصطکاک بسیار کم PTFE الزامات گشتاور عملیاتی را به حداقل می رساند، از تجمع رسانه ها جلوگیری می کند و فرسایش ساینده ناشی از ذرات معلق را کاهش می دهد.

مزیت مهندسی طراحی بدنه تقسیم شده

این شیر دارای بدنه سوپاپ شکاف فوقانی/پایینی یا چپ/راست جداشدنی منحصربفرد است که به طور ایمن توسط پیچ های فلنج با کشش بالا بسته شده است.

• تعمیر و نگهداری درون خطی بدون جداسازی: این ساختار از نوع تقسیم شده به تیم های تعمیر و نگهداری اجازه می دهد تا قطعات سایش داخلی (مانند صندلی شیر PTFE و دیسک محصور شده) را بدون جداسازی کامل سیستم خط لوله ساختاری بازرسی، سرویس یا تعویض کنند. به سادگی پیچ های اتصال بدنه را باز کنید تا بدنه شیر جدا شود.

• به حداقل رساندن زمان خرابی و هزینه های نیروی کار: تعمیر و نگهداری در فضاهای تنگ را ساده می کند، هزینه های نیروی کار را کاهش می دهد و راندمان عملیاتی سیستم را به طور قابل توجهی بهبود می بخشد.

• مقاوم سازی خط لوله بدون درز: پیکربندی تقسیم، افزودن یا تعویض دریچه ها را در زیرساخت های خط لوله موجود در طول بازسازی های فنی مهندسی ساده می کند.




مشخصات فنی و استانداردهای مواد

پارامتر	مشخصات مشخصات
نام تجاری / تولید کننده	شرکت تولید شیر ژجیانگ Zhongguan با مسئولیت محدود
محدوده قطر اسمی	DN40 تا DN1600 (مدل های سفارشی بزرگ تا DN2400 در صورت درخواست در دسترس هستند)
رتبه بندی فشار	PN6 / PN10 / PN16 / کلاس 150
طراحی بدنه	بدنه دو تکه (تراز تقسیم بالا/پایین یا چپ/راست)
مواد آستر و صندلی	Premium Virgin PTFE / PFA / FEP با دمای بالا
جنس بدنه پایه	چدن داکتیل (GGG40/50)، فولاد کربنی (WCB)، فولاد ضد زنگ (CF8، CF8M)
پیکربندی دیسک	دیسک کاملا محصور شده PTFE/PFA، SS316، Hastelloy، هسته فولادی دوبلکس
استاندارد اتصال	ویفر، لوگ، بخش U، انتهای فلنجی (کاملاً با ASME، DIN، JIS، BS سازگار است)
سازگاری محرک	اهرم انگلو دستی، گیربکس کرم، محرک پنوماتیک، محرک الکتریکی

فیلدهای برنامه هدف

دریچه‌های پروانه‌ای با پوشش کامل PTFE ما به عنوان اجزای حیاتی ایمنی برای دریچه گاز دقیق و جداسازی مطلق در خطوط مختلف پردازش با خلوص بالا و خطرناک عمل می‌کنند:

• فرآوری شیمیایی و پتروشیمی: مدیریت قابل اعتماد اسید سولفوریک غلیظ، اسید هیدروکلریک، سود سوزآور، و معرف های شیمیایی بسیار فرار در حالی که ایمنی کامل فرآیند را تضمین می کند.

• تولید دارو و بیوتکنولوژی: طراحی‌های سطحی سازگار، خنثی و غیر آلوده که شرایط استریل را حفظ می‌کند و به طور ایمن در برابر درمان‌های شیمیایی تهاجمی Clean-In-Place (CIP) و Sterilize-In-Place (SIP) مقاومت می‌کند.

• تولید مواد غذایی و آشامیدنی: اجزای پوشش PTFE غیرسمی و طعم خنثی که از آلودگی دسته ای جلوگیری می کند و با استانداردهای بهداشتی سختگیرانه مطابقت دارد.

• تصفیه و نمک زدایی آب صنعتی: کنترل بسیار پایدار بر جریان های اسیدی یا قلیایی آب، خطوط دوز شیمیایی و شبکه های احیای آب شور با شوری بالا.




خدمات سفارشی OEM/ODM و انطباق با کیفیت

در Zhongguan Valve، ما می‌دانیم که شرایط کاری منحصربه‌فرد نیازمند راه‌حل‌های متناسب است. ما خدمات سفارشی سازی جامع، حرفه ای OEM و ODM را برای انجام مشخصات مهندسی هدفمند ارائه می دهیم:

• پیکربندی مواد: گزینه‌های سفارشی برای هسته‌های دیسک آلیاژی خاص (مانند Hastelloy یا Monel برای پردازش شیمیایی نخبه) یا پوشش‌های PFA فوق‌العاده خالص سفارشی برای سیالات درجه نیمه‌رسانا.

• تطبیق ابعاد و فعال سازی: تنظیمات فلنج بالایی مطابق با ISO 5211 برای ادغام مستقیم و بدون درز با محرک های پنوماتیکی یا الکتریکی خودکار موجود شما.

• برچسب‌گذاری و برندسازی خصوصی: پلاک‌های لیزری اچ شده، پوشش‌های رنگی سفارشی، و نام تجاری ریخته‌گری اختصاصی برای توزیع‌کنندگان بین‌المللی شیر.

تضمین کیفیت دقیق

هر شیر کاملاً خطی قبل از خروج از کف کارخانه تحت بازرسی دقیق تولید قرار می گیرد. این شامل یک آزمایش جرقه با ولتاژ بالا برای اطمینان از عدم وجود ریز تخلخل یا سوراخ‌های پین در لایه پوشش PTFE، و به دنبال آن تست استاندارد پوسته هیدرواستاتیک و فشار صندلی است. فرآیندهای تولید ما به طور کامل تحت استانداردهای ISO 9001، دستورالعمل CE و استانداردهای API تأیید شده است و به مدیران تدارکات بین المللی قابلیت اطمینان میدانی کامل را می دهد.

بسته بندی صادرات، حمل و نقل و لجستیک پس از فروش

بسته بندی محافظ استاندارد صادراتی

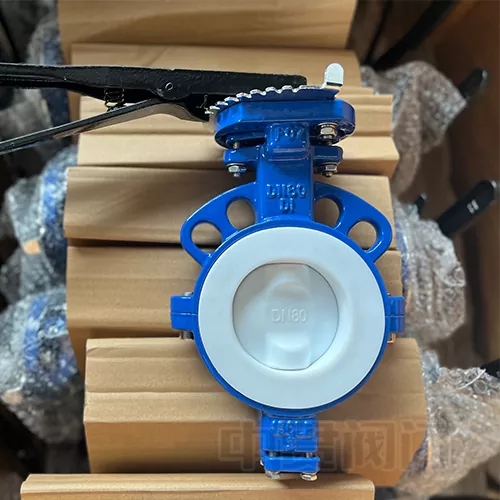

برای جلوگیری از هر گونه آسیب ناشی از حمل و نقل، خراش اصطکاک، یا آلودگی پوشش داخلی PTFE، همه شیرها با کلاهک‌های پلاستیکی محافظ انتهایی، بسته‌بندی شده با خلاء و محکم در جعبه‌های چوبی مقاوم و بدون بخور دارای گواهی IPPC نصب شده‌اند. نزدیکی به بنادر اصلی دریایی (نینگبو و شانگهای) ترانزیت حمل و نقل سریع و قابل پیش بینی در تمام کانال های حمل و نقل دریایی، هوایی و ریلی را تضمین می کند.

پشتیبانی جامع پس از فروش

• گارانتی 18 ماهه: پشتیبان با کیفیت کامل که کلیه اجزای مکانیکی و آب بندی را تحت شرایط عملیاتی معمولی از تاریخ ارسال پوشش می دهد.

• پاسخ فنی 24/7: تیم برنامه های کاربردی حرفه ای ما ظرف 24 ساعت پاسخ می دهد تا به مشتریان بین المللی با دستورالعمل های نصب، محاسبات گشتاور و کالیبراسیون خودکار محرک کمک کند.

• در دسترس بودن قطعات یدکی چرخه حیات: مهر و موم های جایگزین اصلی، صندلی های PTFE و ساقه ها برای تضمین ارسال سریع جهانی و به حداقل رساندن وقفه های عملیاتی مشتری به طور دائم در موجودی نگهداری می شوند.
