دریچه های دروازهاجزای کنترل جریان به طور گسترده ای در سیستم های خط لوله صنعتی مورد استفاده قرار می گیرند که در آن خاموش شدن قابل اعتماد، حداقل افت فشار و عمر طولانی مورد نیاز است. این مقاله توضیح میدهد که شیرهای دروازهای چگونه کار میکنند، چگونه طراحی ساختاری آنها بر عملکرد تأثیر میگذارد و چگونه پارامترهای فنی بر تصمیمگیریهای انتخاب تأثیر میگذارند. همچنین به سوالات متداول مطرح شده توسط مهندسان و متخصصان تدارکات می پردازد و یک مرجع ساختاریافته و عملی که با استفاده صنعتی و رفتار جستجو در دنیای واقعی هماهنگ است، ارائه می دهد.
شیر دروازه ای یک شیر حرکت خطی است که عمدتا برای سرویس روشن/خاموش طراحی شده است تا تنظیم جریان. مکانیزم هسته شامل یک دروازه مسطح یا گوه ای شکل است که به صورت عمودی بین دو صندلی سوپاپ حرکت می کند. هنگامی که به طور کامل باز می شود، دروازه به طور کامل از مسیر جریان خارج می شود و اجازه می دهد سیال با حداقل مقاومت از آن عبور کند. هنگامی که بسته می شود، دروازه پایین می آید تا یک مهر و موم محکم در برابر صندلی ها ایجاد کند که به طور موثر جریان را متوقف می کند.
این اصل طراحی، شیرهای دروازه ای را به ویژه برای کاربردهایی که نیاز به جریان تمام سوراخ و عملکرد نادر دارند، مناسب می کند. برخلاف شیرهای دریچه گاز، دریچههای دروازه در هنگام باز بودن کامل، تلاطم و فرسایش را به حداقل میرسانند که به عمر طولانیتر سیستم و کاهش تلفات انرژی کمک میکند.

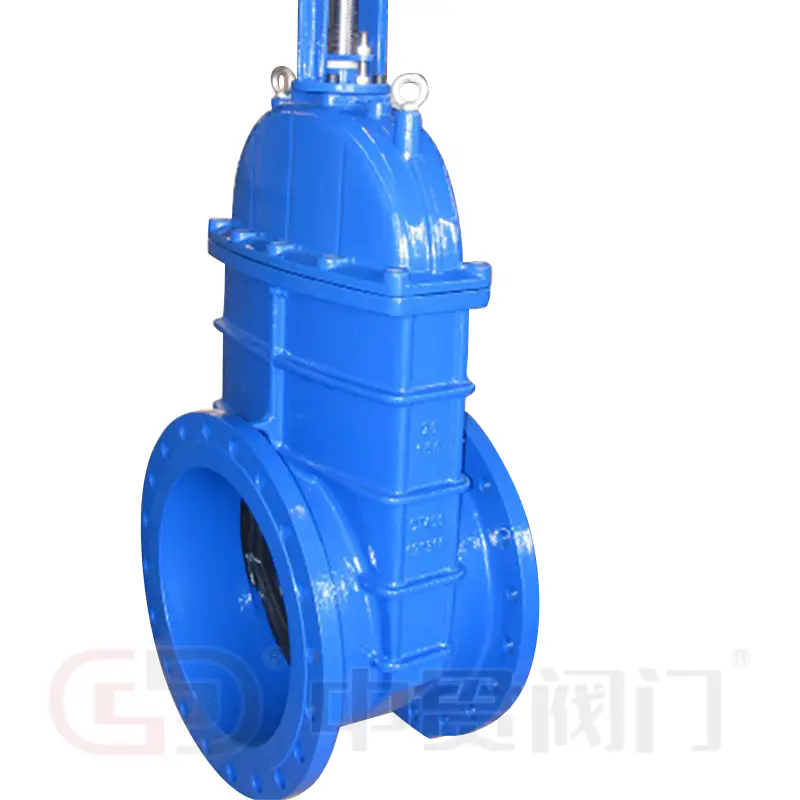

از منظر ساختاری، پیکربندیهای رایج شیر دروازه شامل طرحهای ساقه بالارونده و ساقه بدون بالا آمدن است. دریچه های دریچه ساقه بالارونده تأیید بصری موقعیت سوپاپ را ارائه می دهند، در حالی که طرح های ساقه بدون بالا آمدن در تاسیساتی با فاصله عمودی محدود ترجیح داده می شوند. در داخل، دریچه های دروازه ممکن است از گوه های جامد، گوه های انعطاف پذیر یا دروازه های کشویی موازی استفاده کنند که هر کدام بر اساس فشار، دما و ویژگی های رسانه انتخاب می شوند.
درک پارامترهای فنی برای ارزیابی مناسب بودن شیر دروازه در یک سیستم معین ضروری است. این پارامترها مستقیماً بر قابلیت اطمینان آب بندی، ایمنی عملیاتی و دوام طولانی مدت تأثیر می گذارد.
| پارامتر | توضیحات | اهمیت صنعتی |
|---|---|---|
| قطر اسمی (DN) | اندازه عبور داخلی شیر | سازگاری با ابعاد خط لوله و الزامات جریان را تضمین می کند |
| رتبه بندی فشار (PN/Class) | حداکثر فشار کاری مجاز | عملکرد ایمن را تحت شرایط فشار سیستم تعیین می کند |
| جنس بدنه | معمولاً چدن، فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی | مقاومت در برابر خوردگی، استحکام و تحمل دما را تعریف می کند |
| جنس صندلی | طرح های فلز به فلز یا با صندلی نرم | بر عملکرد آب بندی و مقاومت در برابر سایش تأثیر می گذارد |
| دمای عملیاتی | حداقل و حداکثر دمای مجاز | یکپارچگی دریچه را در سیستم های با دمای بالا یا برودتی تضمین می کند |
| پایان اتصال | فلنج دار، رزوه دار، جوش داده شده | تأثیر روش نصب و دسترسی به نگهداری |
همراستایی دقیق این پارامترها با شرایط طراحی سیستم، خطر خرابی را کاهش می دهد و هزینه چرخه عمر را بهینه می کند. در محیطهای پرفشار یا دمای بالا، انتخاب مواد و طراحی صندلی بسیار مهم است.
شیرهای دروازه ای به دلیل ساختار ساده و قابلیت قطع کردن قابل اطمینان در طیف گسترده ای از صنایع مورد استفاده قرار می گیرند. در سیستم های تصفیه آب و تامین شهری، شیرهای دروازه ای معمولاً در خطوط توزیع اصلی نصب می شوند که ظرفیت جریان کامل و تلفات هد کم مورد نیاز است.
در بخش نفت و گاز، شیرهای دروازه ای در عملیات بالادستی، میانی و پایین دستی استفاده می شوند. توانایی آنها در تحمل فشارها و دماهای بالا آنها را برای خطوط لوله نفت خام، واحدهای پالایشگاهی و تاسیسات ذخیره سازی مناسب می کند. استانداردهای صنعتی مانند API و ASME اغلب بر طراحی و آزمایش آنها در این محیط ها حاکم است.
تاسیسات تولید برق به شیرهای دروازه ای در سیستم های آب تغذیه دیگ بخار، خطوط بخار و مدارهای خنک کننده متکی هستند. در اینجا، شیرهای دروازه فلزی به دلیل توانایی آنها در مقاومت در برابر چرخه حرارتی و رسانه های ساینده ترجیح داده می شوند. کارخانههای فرآوری شیمیایی همچنین از شیرهای دروازهای استفاده میکنند که در آن سازگاری با مواد شیمیایی و بسته شدن شدید مورد نیاز است.
در سراسر این صنایع، نیاز ثابت جداسازی قابل اعتماد به جای مدولاسیون جریان است که اهمیت موقعیتیابی صحیح شیر و شیوههای عملیاتی را تقویت میکند.
انتخاب یک شیر دروازه با درک روشنی از شرایط عملیاتی، از جمله فشار، دما، نوع رسانه و فرکانس فعال سازی آغاز می شود. تخصیص بیش از حد، هزینه را بدون مزیت اضافه افزایش می دهد، در حالی که تعیین کمتر، ریسک عملیاتی را معرفی می کند.
شیوه های نگهداری بر بازرسی دوره ای رزوه های ساقه، یکپارچگی بسته بندی و وضعیت نشیمنگاه تمرکز دارد. از آنجایی که شیرهای دروازه برای دریچه گاز طراحی نشده اند، برای جلوگیری از لرزش و آسیب نشیمنگاه باید از باز شدن جزئی در حین سرویس خودداری شود.
ارزیابی عملکرد اغلب شامل تست هیدرواستاتیک، تست نشت صندلی و بازرسی ابعادی در حین راه اندازی است. در طول عمر مفید، نظارت بر الزامات گشتاور و عملکرد آب بندی نشانه های اولیه سایش یا ناهماهنگی را ارائه می دهد.
س: شیر دروازه ای در کنترل جریان چه تفاوتی با شیر توپی دارد؟
A: یک شیر دروازه از حرکت خطی برای بالا بردن یا پایین آوردن یک دروازه استفاده می کند و جریان تمام سوراخ را در هنگام باز و حداقل افت فشار را فراهم می کند. شیر توپی از حرکت چرخشی استفاده می کند و برای عملکرد سریع مناسب تر است، اما بسته به طراحی ممکن است مقاومت جریان بالاتری ایجاد کند.
س: چگونه باید یک شیر دروازه نصب شود تا از قابلیت اطمینان طولانی مدت اطمینان حاصل شود؟
A: شیرهای دروازه باید در طول عملیات سیستم کاملاً باز یا کاملاً بسته نصب شوند، در راستای خطوط مرکزی خط لوله باشند و برای جلوگیری از استرس خارجی پشتیبانی شوند. جهت گیری مناسب ساقه و رعایت مشخصات گشتاور ضروری است.
س: شیرهای دروازه ای در سیستم های صنعتی هر چند وقت یکبار باید نگهداری شوند؟
A: فرکانس تعمیر و نگهداری بستگی به شرایط عملیاتی دارد، اما بازرسی دوره ای توصیه می شود، به ویژه در محیط های با دمای بالا یا خورنده. دوچرخه سواری معمول به جلوگیری از تشنج ساقه و تخریب بسته بندی کمک می کند.
شیرهای دروازه ای به دلیل سادگی ساختاری، قابلیت جریان کامل و عملکرد قطعی قابل اعتماد، جزء اساسی در کنترل سیال صنعتی باقی می مانند. هنگامی که پارامترهای فنی، شرایط کاربرد و شیوه های تعمیر و نگهداری به درستی تراز شوند، شیرهای دروازه عمر طولانی و عملکرد قابل پیش بینی را ارائه می دهند.
همانطور که استانداردهای تولید تکامل می یابند و فناوری های مواد پیشرفت می کنند، شیرهای دروازه به سازگاری با محیط های عملیاتی فزاینده ادامه می دهند.شیر Zhongguanتمرکز بر ارائه راه حل های شیر دروازه ای مهندسی شده برای مطابقت با استانداردهای بین المللی در حالی که به الزامات صنعت عملی می پردازد.
برای جزئیات فنی بیشتر، راهنمایی برنامه، یا پشتیبانی خاص پروژه،با ما تماس بگیریدبرای بحث در مورد اینکه چگونه محصولات Zhongguan Valve می توانند با اطمینان و کارایی در سیستم خط لوله شما ادغام شوند.
